COBWEBB JUR-5天线与温顿天线、长线天线进行接收噪音抑制对比测试

2016-10-30 15:19:33      点击:

       自从出品了JUR-5 COBWEBB天线以后就一直想找尽各种机会来对他进行测试,前段时间仅仅对比过了长线天线的测试,昨天是充气娃娃"CQWW"全球赛事,俺这心里也是猫爪挠一般,只能听听动静,无奈上午的传播并不是很好,尤其在高频波段,而且自己的工作比较多,就没有过多的进行收听。在公司忙到下午5点多一点,忽然想起了自己原来做过一根温顿天线,做过一个40米长的涉及到了80米波段,还同时有一根20多米的,只涉及到了40米波段的两根天线(实际上只用了三根阵子实现了2套天线的方案,40米长阵子的短阵子刚刚好可以用在20米长度温顿的长阵子)。

        看了一下表,已经是下午的17:12了,距离下班吃饭还要44分钟,就立马抓紧时间跑到了寝室,翻箱倒柜的找出那条天线,找到另外一根在UV使用的8米馈线,冲到楼顶开始架设。后来上了楼顶,发现那条40多米长的温顿基本是施展不开的,所以就放弃了,采用了总长度20多米长的。由于是我自己在搞,速度并不算太快,经过上上下下几个回合以后,整个天线就拉起了了,天分一测,有点牵强,然后又经过多次调试以后,10米谐振完美,竟然还多了6米波段的谐振。14兆则波形不完美,估计是因为尺寸的原因,因为架设的之前没时间量取两边的尺寸,基本就是闭着眼调了。当然受到馈线长度还有没有支撑杆的限制,我的温顿架设高度并不理想,实际上架设温顿天线,天线阵子最低点应该离地至少6米以上才会有更好的发射效果,不过咱这次测试的是接收,先勉强使用了。

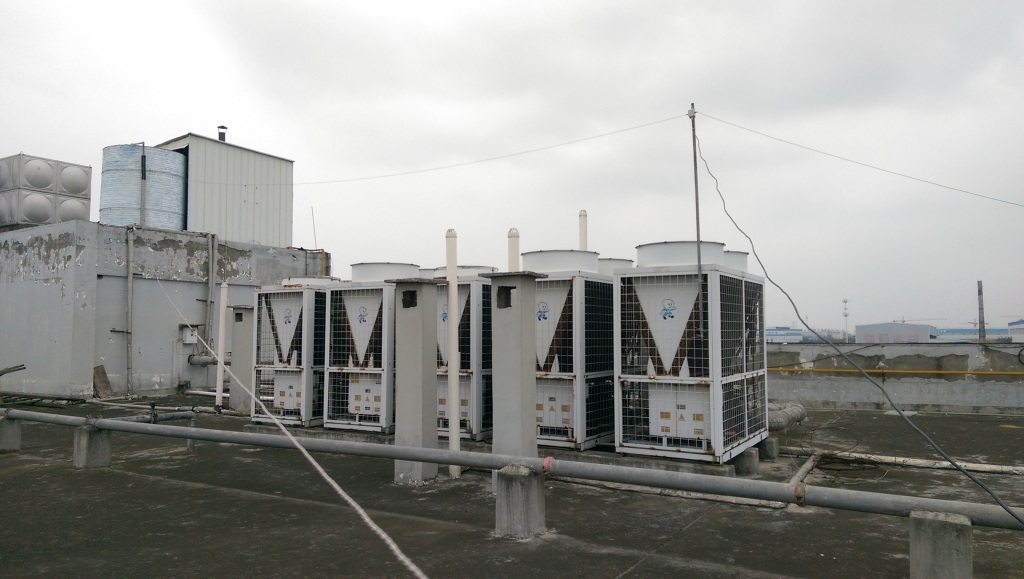

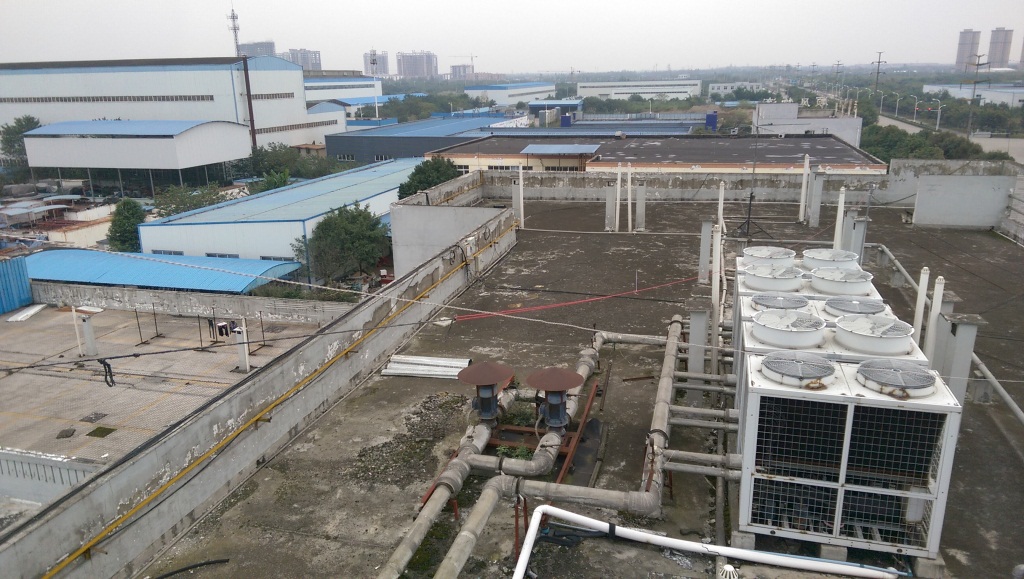

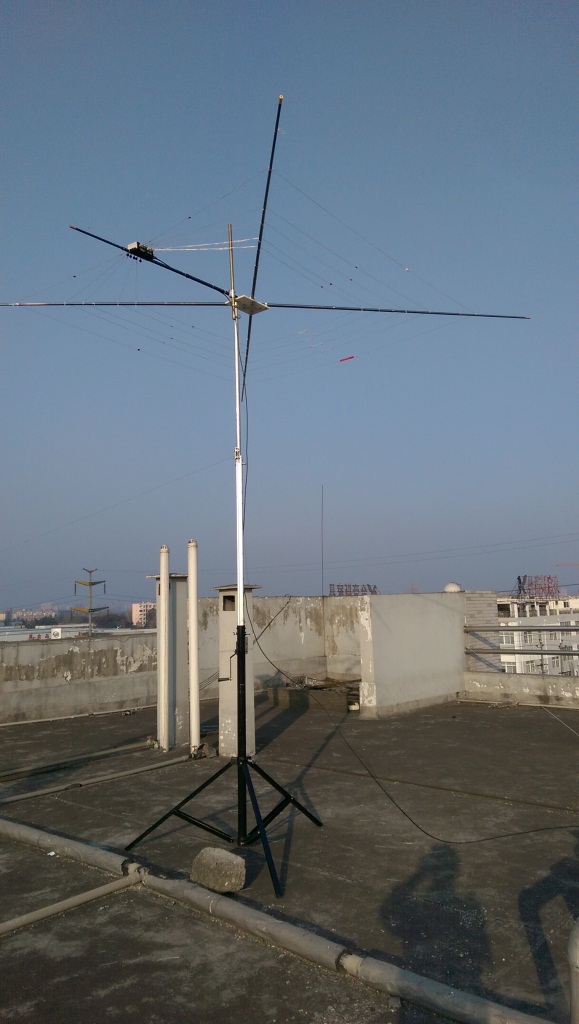

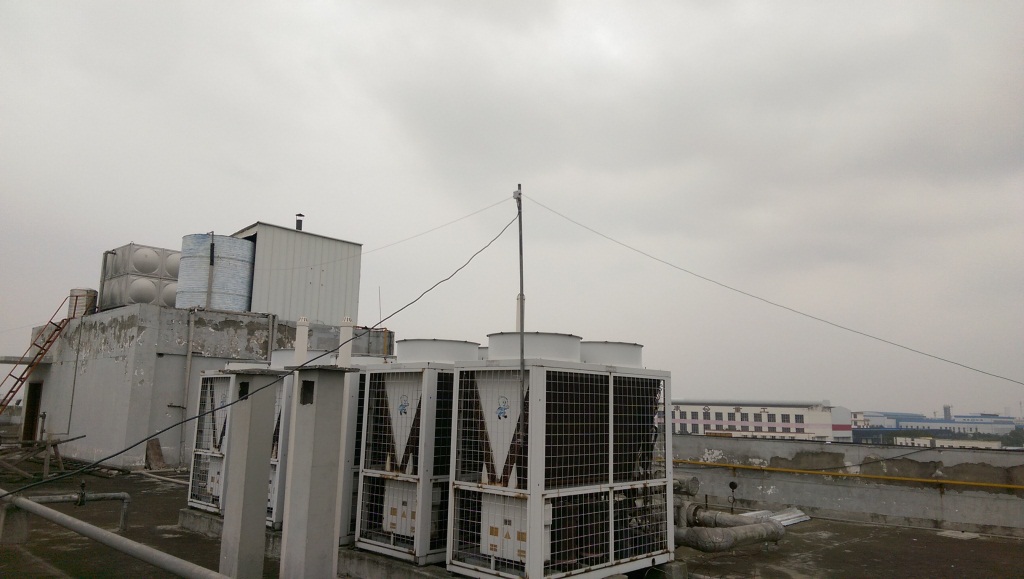

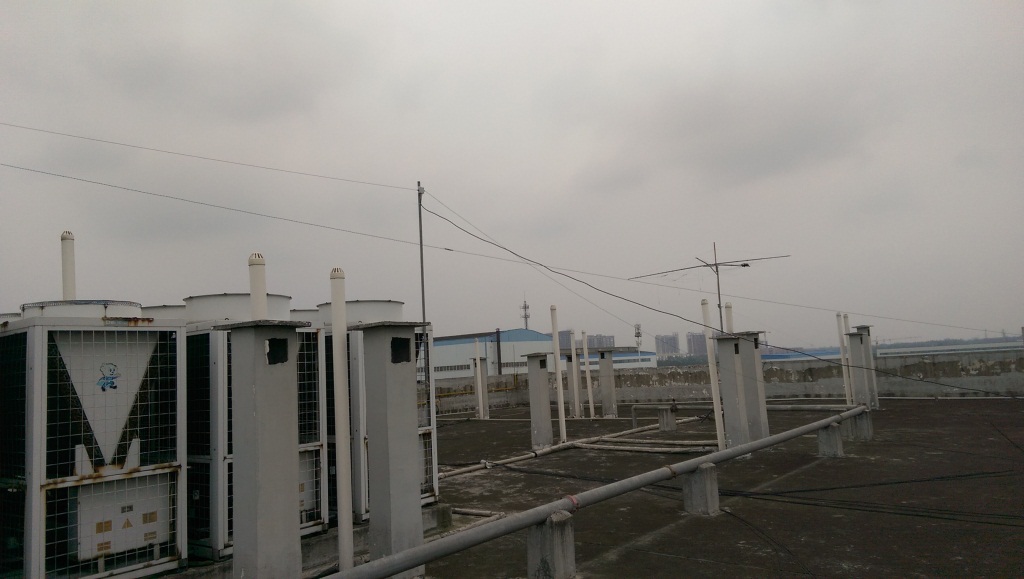

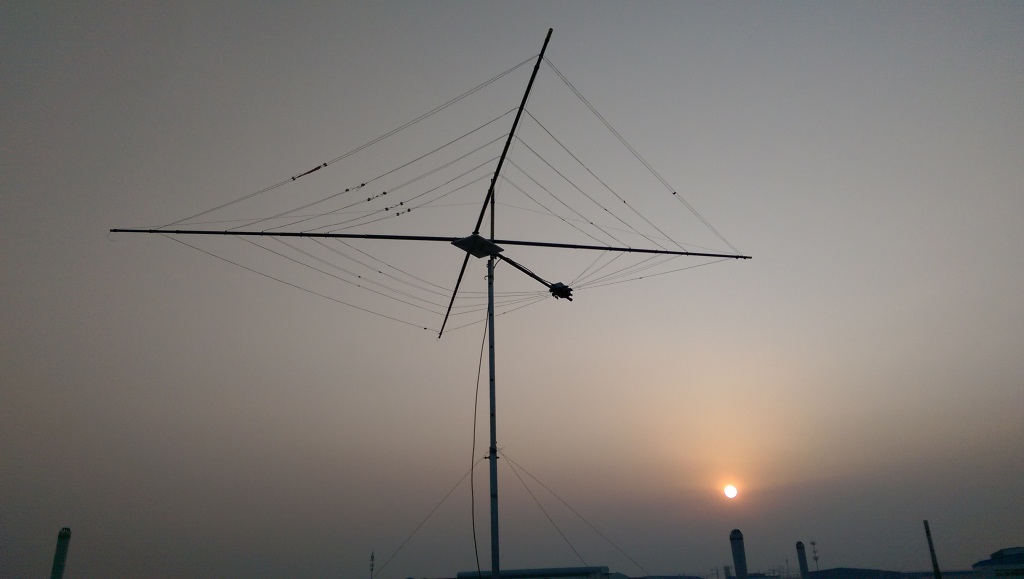

        下图为楼顶架设情况,对比视频在最后。







        这样一来就有了三条天线可以用了,分别是30米长的网线长线天线、COBWEBB天线、温顿天线。使用M2天调,三条天线都完美的运行,并且可以很方便的切换操作。今天是CQWW比赛的第二天,中午吃饭完以后,打开电台发现10米波段的传播来了,可以清晰的听到不少的电台,于是做了下面的对比试验。

        对比过程中传播并不特别的稳定,基本是S1-S8之间波动,不过对比效果却是非常清晰明显的,不过多描述,请参考视频自行感受吧。

       (ANT2:温顿天线。ANT3:COBWEBB天线。WIRE:长线天线)






        后记:这个视频中长线天线接收未出现刺耳的啸叫音,我在后期测试过程中长线出现刺耳的啸叫S8强度的干扰的情况下,蛛网天线的底噪基本不起表,而温顿天线虽然也是S8强度的底噪,不过已经基本没有啸叫的声音,毕竟温顿是双极天线,具有一定的噪音抑制效果,这样可以基本判断噪音抑制的效果,蛛网>温顿>长线。基本上可以说蛛网天线相对于一个非常强大的滤波器,甚至高端的DSP才能做到的效果,蛛网天线轻松降噪不是赞的!!
