帮助BH4OQA架设COBWEBB天线记录

2016-10-10 21:59:54      点击:

       BH4OQA同学一直苦于自己的环境没有办法架设很好的天线,基本温顿、全尺寸倒V、长线、鱼竿天线等各种便于架设的天线都搞过了,效果均不是很理想。当然他们家的环境确实有点小复杂,和俺家楼顶差不多,是后期改加装的彩钢板坡顶,所以想立天线杆子就比较费劲。BH4OQA确实是一位非常专业的Ham,为了能顺利通联基本想尽办法,只要想得到的方法都要实现,想法极多、动手能力极强。

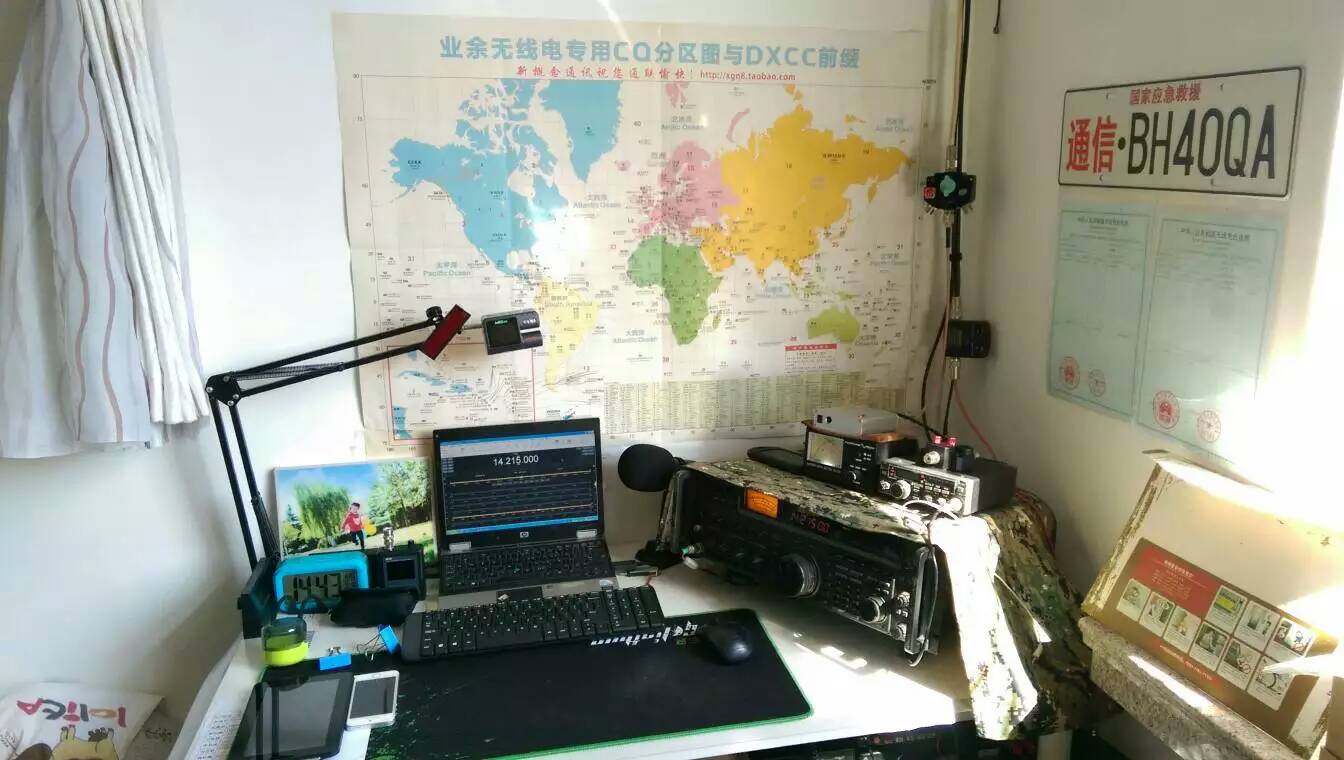

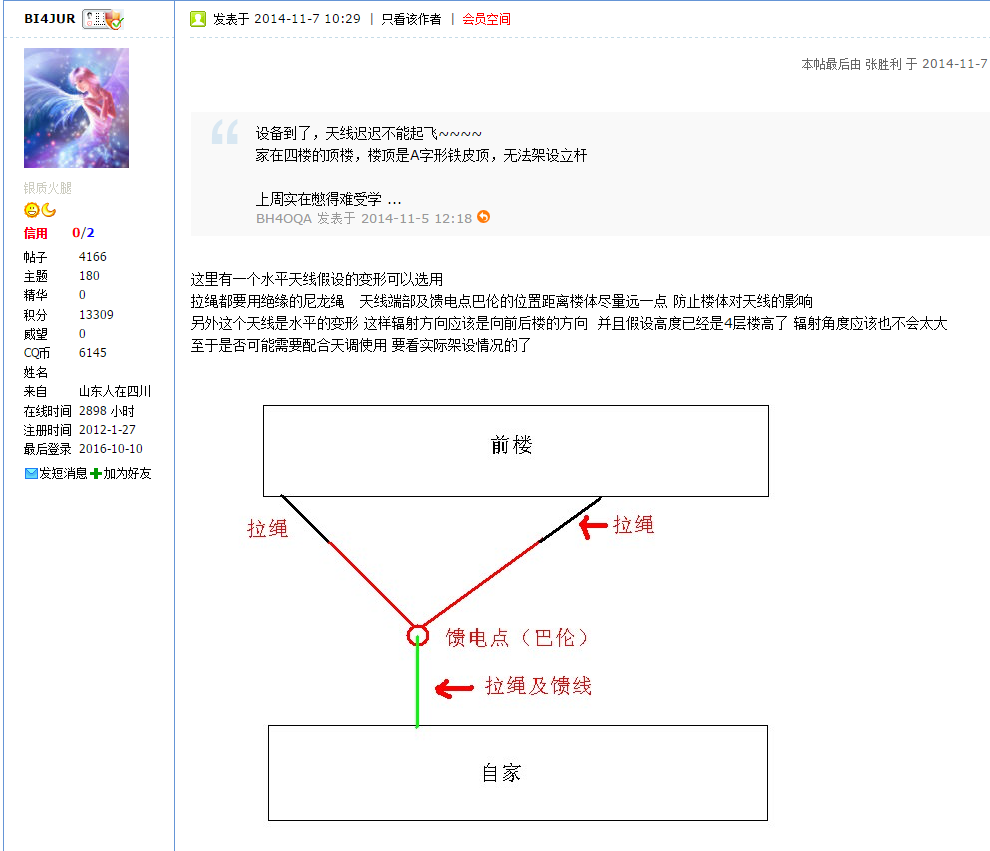

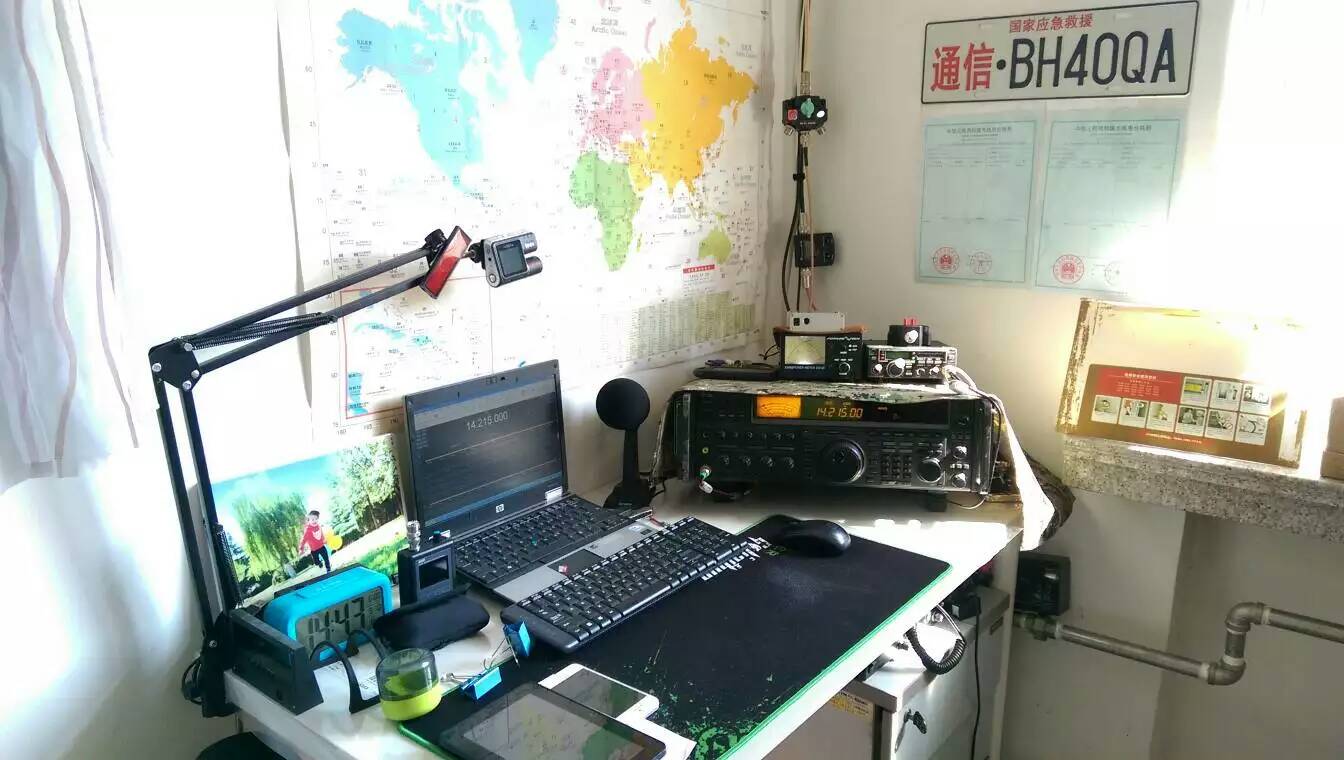

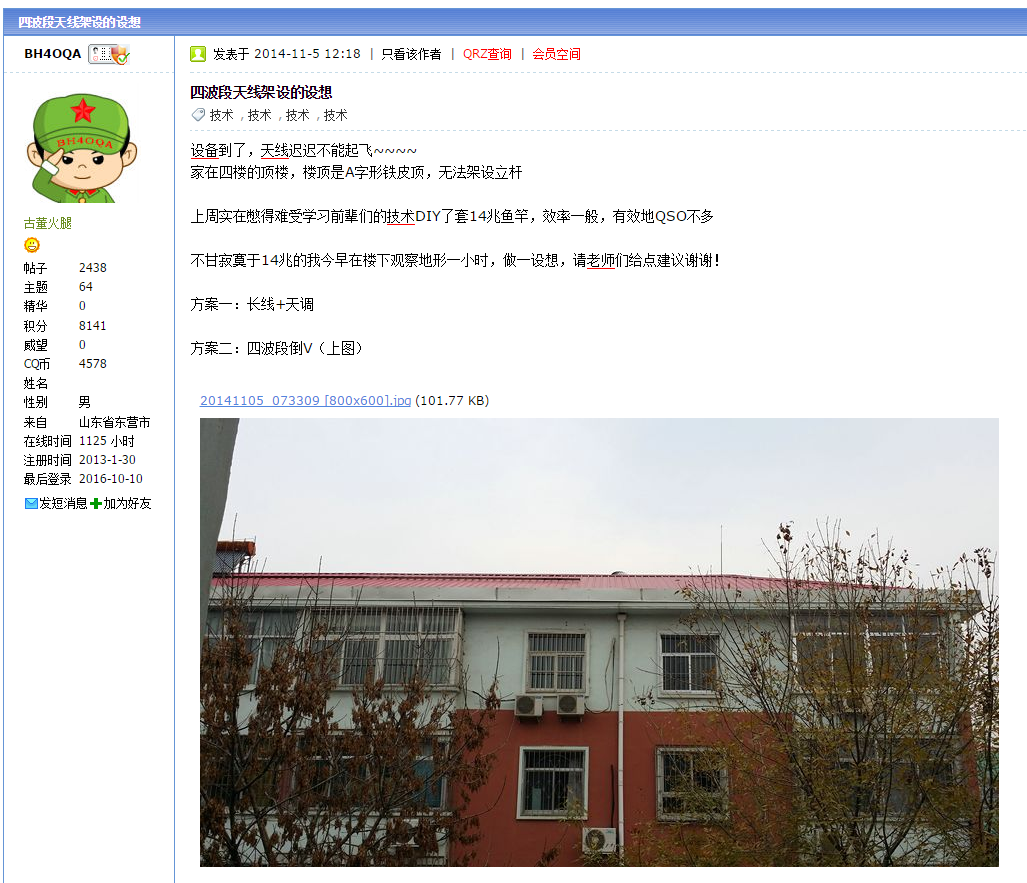

       2014年的时候他就曾经在论坛发帖询问架设天线的方案,俺这给挖出来了(见下图),我还给出了个主意,后来他也尝试过,效果均不能满足他那颗喜欢折腾的心。

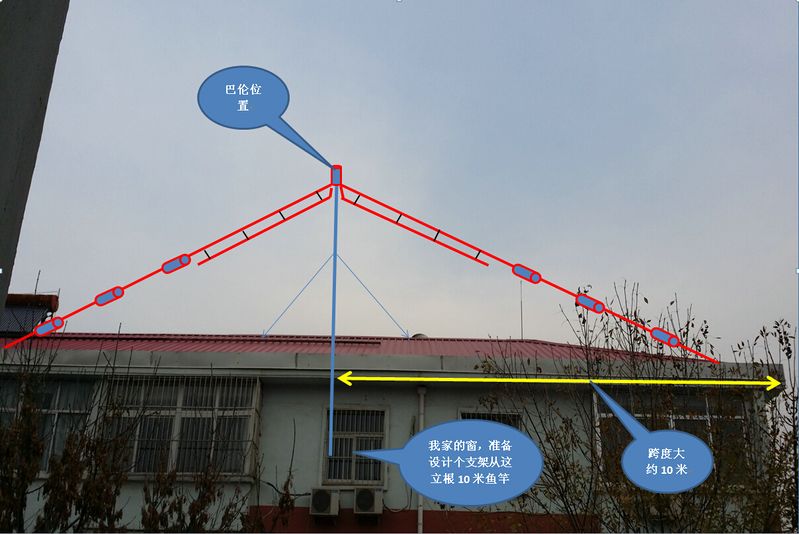

       BH4OQA后来在房顶架设了全尺寸,并用类似上图的方式架设了温顿天线,不过貌似这完全不能满足他的需求,又继续折腾。



      后来经过仔细研究比对,这样的环境对于占地小的cobwebb蛛网天线来说无疑是一个很好的选择,只是天线调试的过程较为麻烦,并且在坡顶架设可能有一定的难度,后来BH4OQA同学多次想方设法解决了天线架设的问题。BH4OQA在彩钢瓦上面打洞,然后将一根镀锌钢管穿出并固定在屋顶的钢梁柱子上面,这根钢管只伸出楼顶80cm左右,然后利用建筑工地的脚手架固定卡子在上面接插另外一根镀锌钢管,并且使得这根钢管下方打另外的一个孔,可以落入坡顶的内部,这就形成了一个可以自由升降高度的天线安装杆,非常方便各类天线的安装,不得不佩服他的解决问题的能力,在此必须32个赞。





        此次架设天线耗费了一个下午的时间,这还不能算上10月1日当天全天的测试时间,首次帮他架设天线是在10月1日,为的是趁着物业放假偷偷把天线飞上去,结果那整整一天其实都是个坑,基本上差点郁闷死。因为一开始想加入缩短型的7兆进行测试,结果怎么测试都不行,摘到7兆只接14兆的阵子也是完全找不到理想的波形,天分显示及其杂乱,后来才发现原来天分有问题,天分在不接负载的时候测试都会出现N多线条波形,完全没办法进行测试。这样整整一个上午的时间就什么都没做成,

        直到吃过午饭BI4JUS送来了他的天分,这才完全确定是天分的问题。好的天分来了,BH4LUV就完全不死心,非要测试缩短的7兆阵子,结果还是徒劳的,根本找不到合适的波形。折腾到了下午1点半以后我们才完全放弃7兆,进入调试cobwebb天线的正轨。不过这个时候新的问题又出现了,新的天分确实没问题,但是在测试天线的时候总是出现杂乱的线条波形,没有办法出现完美的一个波谷。这点让我很郁闷,无论怎么调试都没办法出现完美波形。14兆的波形还是不错,但是一旦加入21兆阵子,波形就完全乱了,甚至找不到14兆在哪里。这样一来完全没办法加入28兆的阵子,只调试了两个波段就基本耗时到了下午的四点左右,当天只有作罢的了。当时怀疑是阵子有问题,或者是测试的时候距离楼房太近,造成的驻波杂乱。

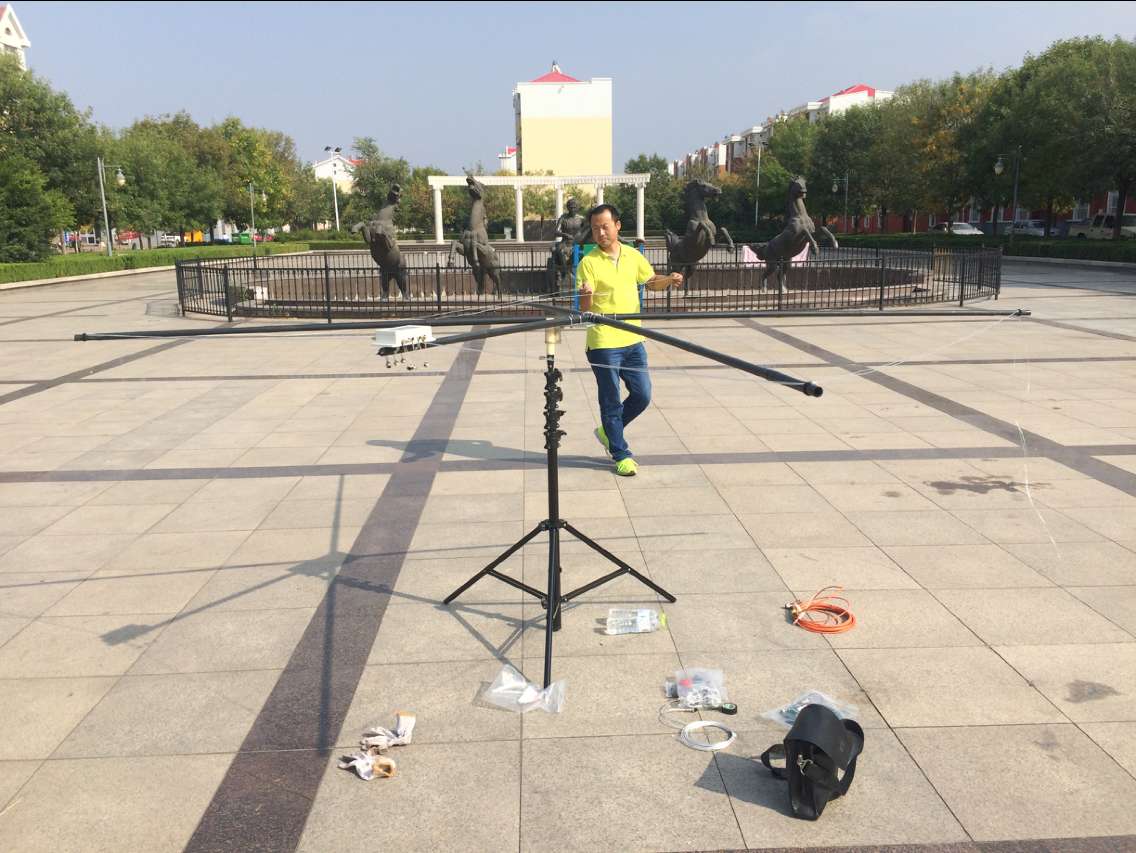

        今天下午终于有时间进行进一步测试,我们拿着重新做好的阵子,来到广场进行测试,14兆单独的阵子一接上馈线发现测试结果仍旧不理想,还是很多的杂乱的波,这就郁闷了,是在广场上测试,附近没什么遮挡的了,这时我就怀疑测试用的馈线有问题,更换红皮馈线以后测试正常,出现了14兆深V字的波形,很完美,这个时候才恍然大悟,原来10月1日的整整一天都是在各个坑里度过的,先是没发现天分有问题就开始测试,结果天分排除以后却又没发现测试馈线也是有问题的,唉!太郁闷了,真是防不胜防啊。排除全部的坑以后,测试就非常顺利了,只是在14兆为了找完美的点,耗费了些时间。




        下图是加入14兆、21兆、28兆阵子并测试完成以后上楼顶安装的过程。



       将天线固定卡子与支撑杆固定在一起。

      紧固U卡子,使得天线与支撑杆浑然一体,抗风能力还是不错的!


       下图这张要鄙视一下,明显的摆拍!!蛛网天线的上端安装的是4米棒杆。




       下图为安装完毕的蛛网与玻璃钢棒杆天线效果图!




       在此祝愿老朋友BH4OQA可以快乐通联,通到更多、更远的电台!DE BI4JUR
