0.7米波段（430MHz）15单元八木天线（EF7015）制作参数
2015-07-12 18:15:11 点击：
|
EF7015
|
|
|
|
FREE SPACE DIMENSIONS
|
|
|
REF
|
DE
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
D7
|
D8
|
D9
|
D10
|
D11
|
D12
|
D13
|
|
POSITION
|
0
|
146
|
203
|
328
|
488
|
676
|
932
|
1214
|
1518
|
1828
|
2136
|
2451
|
2770
|
3100
|
3392
|
|
4 mm
|
335
|
328
|
318
|
305
|
301
|
297
|
293
|
289
|
285
|
281
|
277
|
273
|
269
|
264
|
256
|
|
5 mm
|
335
|
321
|
314
|
301
|
296
|
294
|
290
|
286
|
282
|
278
|
274
|
270
|
266
|
260
|
256
|
|
6 mm
|
332
|
314
|
310
|
300
|
294
|
291
|
287
|
283
|
279
|
275
|
271
|
268
|
264
|
260
|
258
|
|
|
SPECIFICATIONS
|
4 mm
|
5 mm
|
6 mm
|
|
GAIN
|
dBi
|
16.88
|
17.00
|
17.13
|
|
F/B
|
dB
|
22.50
|
21.39
|
21.25
|
|
TA
|
°K
|
27.90
|
27.70
|
27.70
|
|
G/T
|
dB
|
2.43
|
2.57
|
2.71
|
|
STACKING
|
m
|
SH = 1.45 SV = 1.39
|
|
|

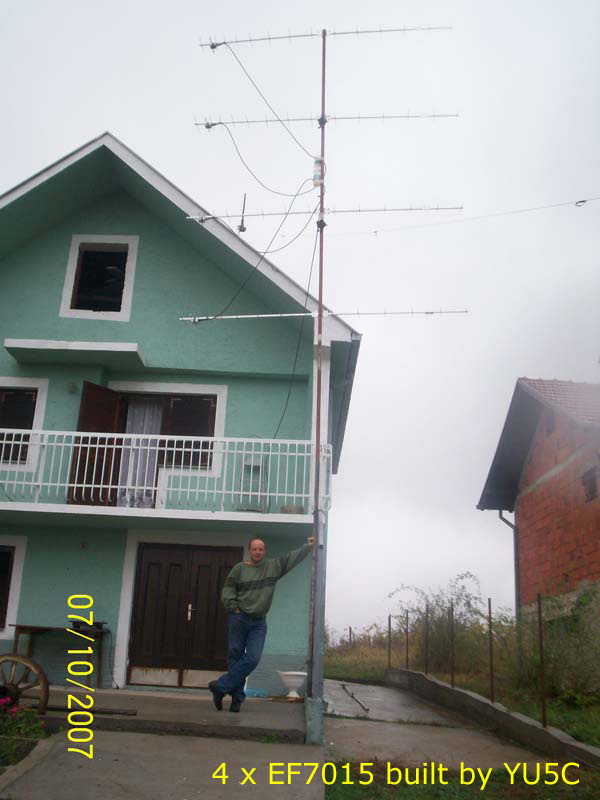

4 YAGI BAY
|
4 mm
|
5 mm
|
6 mm
|
|
GAIN
|
dBi
|
22.75
|
22.83
|
22.94
|
|
TA
|
°K
|
27.10
|
27.00
|
26.80
|
|
G/T
|
dB
|
8.43
|
8.53
|
8.67
|
|
|

|
|
|
