0.7米波段（430MHz）11单元八木天线（EF7011）制作参数

2015-07-12 18:12:41      点击：

EF7011


FREE SPACE DIMENSIONS

EF7011

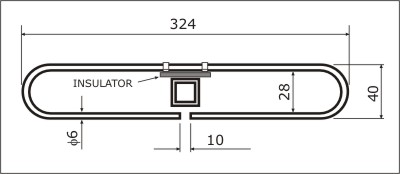

REF DE (8mm) D1 D2 D3 D4 D5 D6 D7 D8 D9
SPACINGS 0 172 221 336 504 688 950 1239 1524 1831 2110
4 mm 333 329 318 305 301 296 292 286 280 277 273
5 mm 332 329 316 302 298 293 288 283 278 273 268
6 mm 333 329 314 299 295 290 285 280 275 270 264
1/4" (6.35 mm) 332 329 312 298 294 290 284 279 274 268 263



SPECIFICATIONS

4 mm 5 mm 6 mm
GAIN dBi 15.15 15.19 15.21
F/B dB 22.16 20.34 20.00
TA °K 29.60 28.80 28.80
G/T dB 0.43 0.59 0.61
STACKING m SH = 1.19    SV = 1.10



4 YAGI BAY

 4 mm 5 mm 6 mm
GAIN dBi 21.02 21.05 21.07
TA °K 28.60 28.00 28.00
G/T dB 6.45 6.57 6.60
