6米波段（50MHz）7单元八木天线（EF0607）制作参数【一款阵子的6米DX天线】

2015-07-18 23:04:38      点击：

EF0607

7 ELEMENT 50 MHz YAGI

FREE SPACE DIMENSIONS [ m ]

  RE DE D1 D2 D3 D4 D5
POSITION 0.000 0.980 1.430 2.811 4.688 7.167 8.900
3/8" 2.984 2.926 2.784 2.724 2.650 2.624 2.604
10 mm 2.982 2.922 2.780 2.720 2.646 2.620 2.600
12 mm 2.980 2.920 2.772 2.710 2.634 2.608 2.586
1/2" 2.978 2.918 2.770 2.708 2.630 2.606 2.583
15 mm 2.976 2.915 2.761 2.697 2.618 2.592 2.570
5/8" 2.976 2.914 2.758 2.693 2.614 2.587 2.564
3/4" 2.975 2.908 2.747 2.680 2.600 2.572 2.549
20 mm 2.975 2.908 2.744 2.676 2.596 2.568 2.545

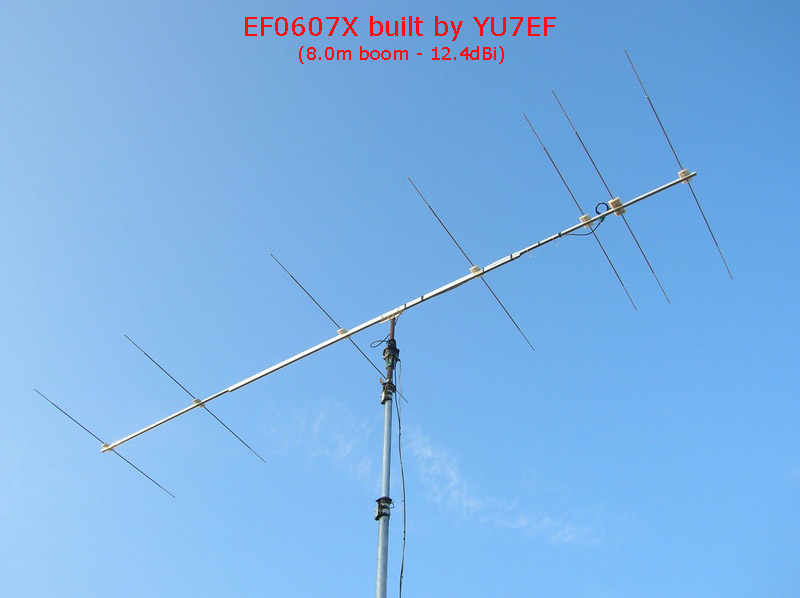

A REAL DX ANTENNA FOR 6m
