提起COBWEBB天线大家一定不会陌生，因为这个天线的效果已经家喻户晓，是一款体积小巧、高增益、低噪音、低辐射角的天线。为使得广大爱好者能够共同享有这一完美天线，“跳跃电波”带给大家一款超便携、基地两用的JUR-5 COBWEBB天线。

     JUR-5 COBWEBB天线参数

波段：20米、17米、15米、12米、10米
增益：7 dBi           驻波比：1.5以下     功率：100W
方向性：全向        阻抗：50欧姆          接口：M 接口
重量：约3KG        使用范围：便携或基地天线

        天线将会与近日推出上市，敬请关注！外观设计已经申请专利，欢迎个人爱好者相互交流（群号555740399），不欢迎商业制作，谢谢您的理解与支持！

        另外本帖发布之后针对亚克力基板的争论比较多，设计者决定吸取大家的建议，更换基板材质进一步提高耐用性。只有懂得听取用户建议不断完善才可以推出精品产品，这样上市时间会有所推后，谢谢大家的支持。

       一、精妙设计

       为能提供一款优秀的天线，经过两年时间不断改进设计，完全推翻的设计就有两套，直至定型已经经过了多次实验及测试，后期细微改版更是有9处，每一处都是为了进一步提高天线的性能，并给用户提供更好的使用体验，每一处设计都更加注重细节处理。

        内部巴伦为电流型巴伦，可处理更高功率；辐射体为两条多股镀银特氟龙导线，并不使用2相平行照明线，因为平行照明线不可避免会出现互绕交缠的情况，容易改变天线的形态；充分考虑防水要求，防水盒内部各接口注胶防水，插头内部套管后注胶封住焊点防水。

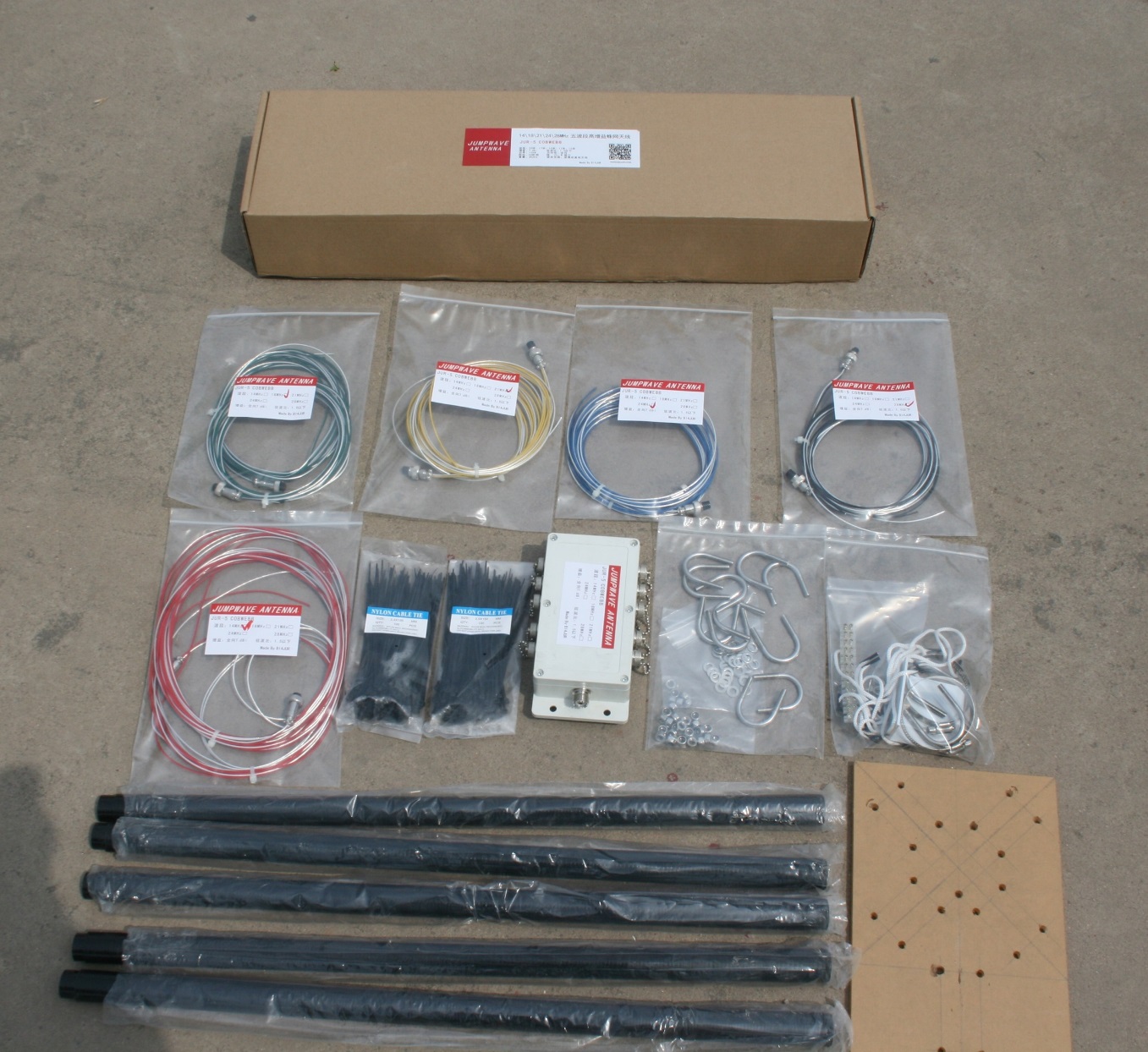

JUR-5 COBWEBB天线套件全家福

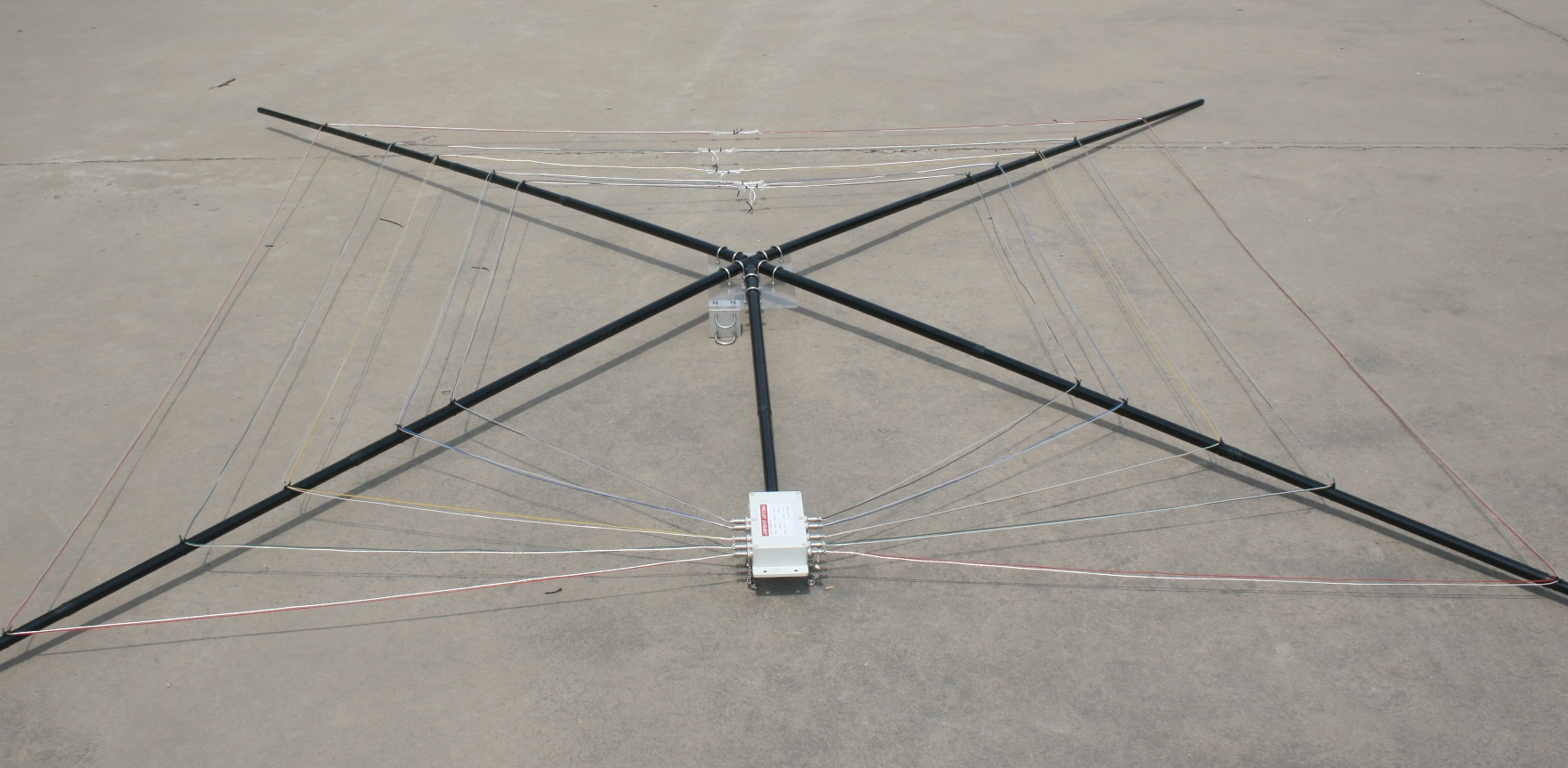

JUR-5 COBWEBB天线安装图

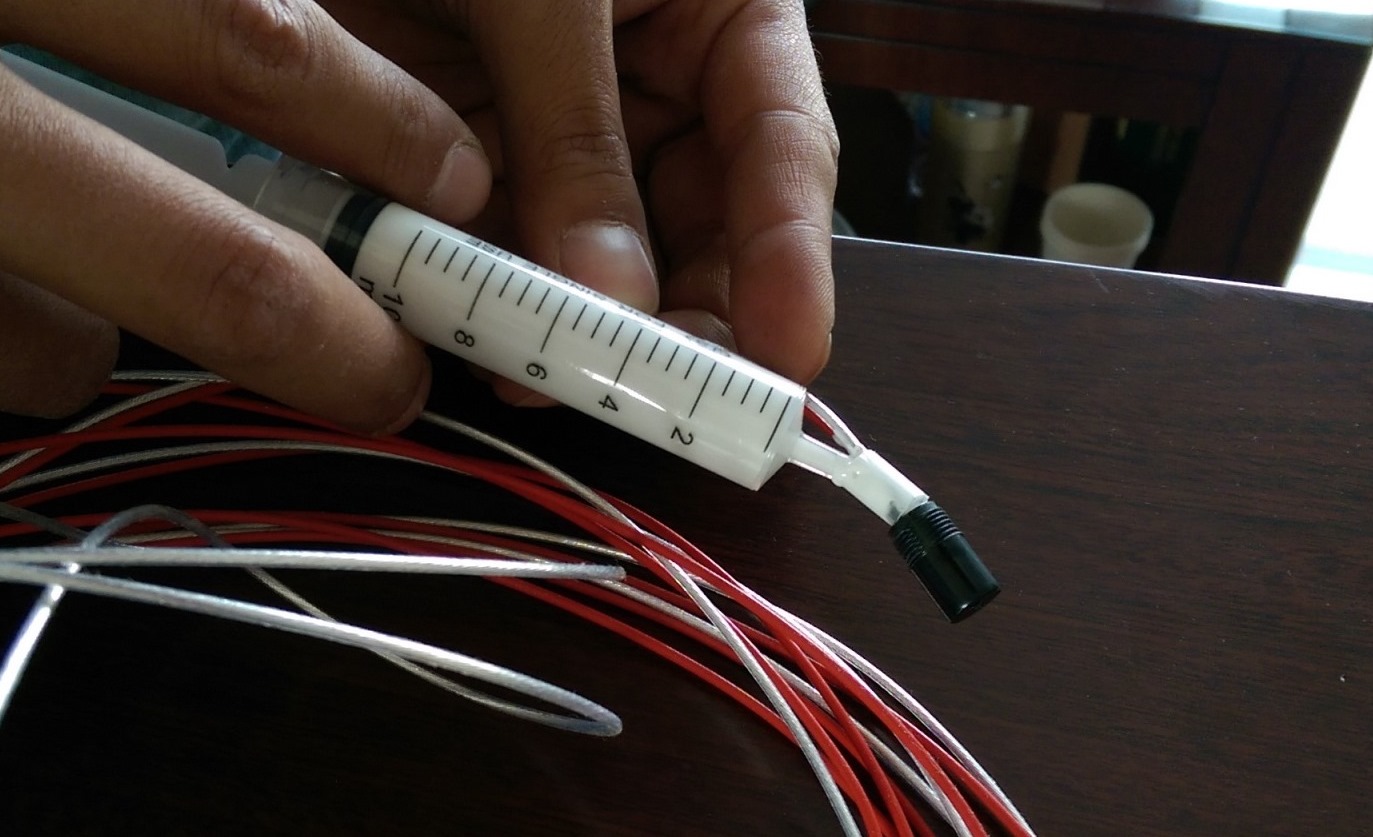

 插头焊点套管并注胶防水

        二、超豪华选材

         无线电爱好者往往都追求完美，而天线作为通联过程中的重要环节，其不仅仅是一款器材，更将这款天线作为一款艺术品，让使用者可以更加赏心悦目，天线设计之初就定位于豪华、精美、耐用。

        关键字1：全镀银

        JUR-5 COBWEBB天线全部振子辐射体均为镀银材质，包括五个波段的天线振子全部使用1平方镀银特氟龙导线，每一个波段一个颜色，匹配线则都是透明特氟龙镀银导线。内部巴伦采用电流型巴伦，采用大直径NXO-100磁环，使用镀银馈线绕制；防水插头镀银插针；内部镀银跨接线。

        优点：银是电良好导体，导电性能优于铜，由于集肤效应，高频电流实际都是只在导体表面流过的，导线表面镀银层具有极好的电磁辐射效果，具有很高的Q值；而特氟龙镀银线是19股线绕制，多股线又增加了导体的表面积，提高了带宽。特氟龙线在同样截面积的情况下，外径要比RV软线细的多，更加便携，重量更轻便。

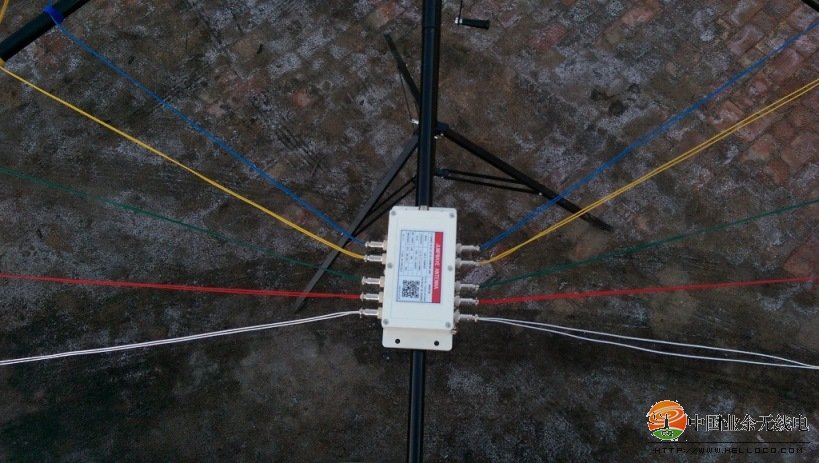

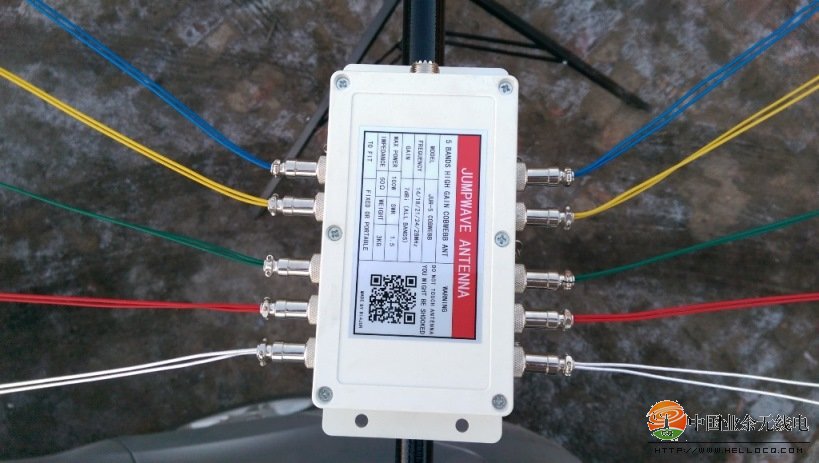

每个波段一个颜色，五色振子，美观实用

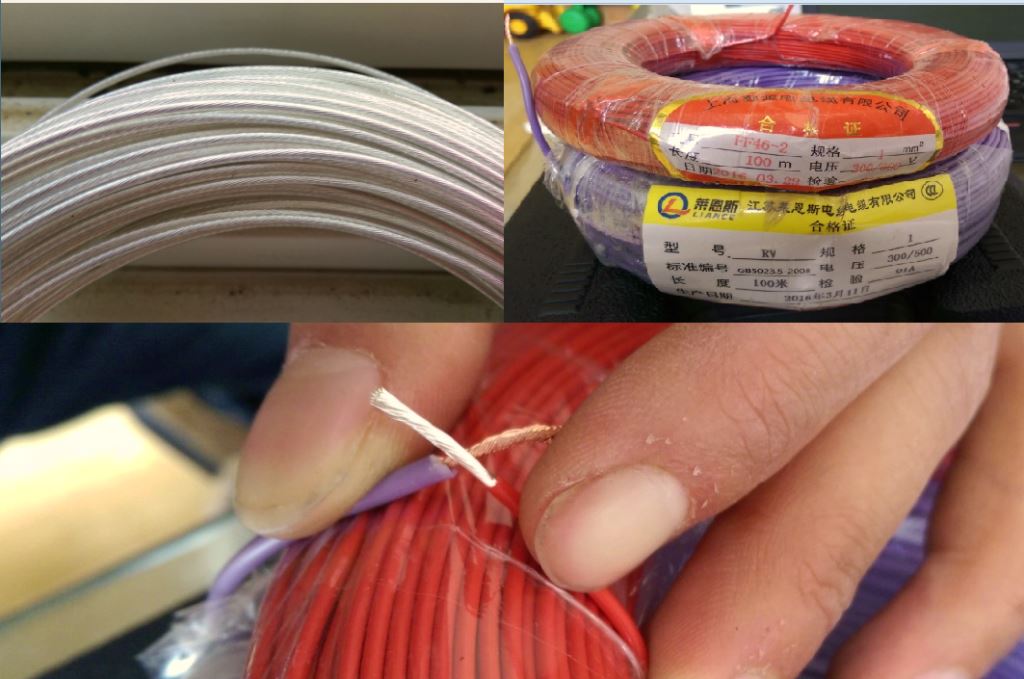

上图为特氟龙线与RV软线的对比，横截面积不变，特氟龙体积重量基本缩小了一半，抗老化、抗高温耐用性更强。

        关键字2：定制伸缩玻璃钢杆

        为了做到便携的特性，设计者特意联系厂家定制了玻璃钢伸缩杆，伸缩杆全部伸出长度为2.3米，缩回长度为0.65米，非常便携。天线快递箱子尺寸为70*20*10cm，这样的尺寸后期野外使用完全可以包装到天线包中。

         优点：提高了便携性，使用玻璃钢材质更加轻便，强度更高。

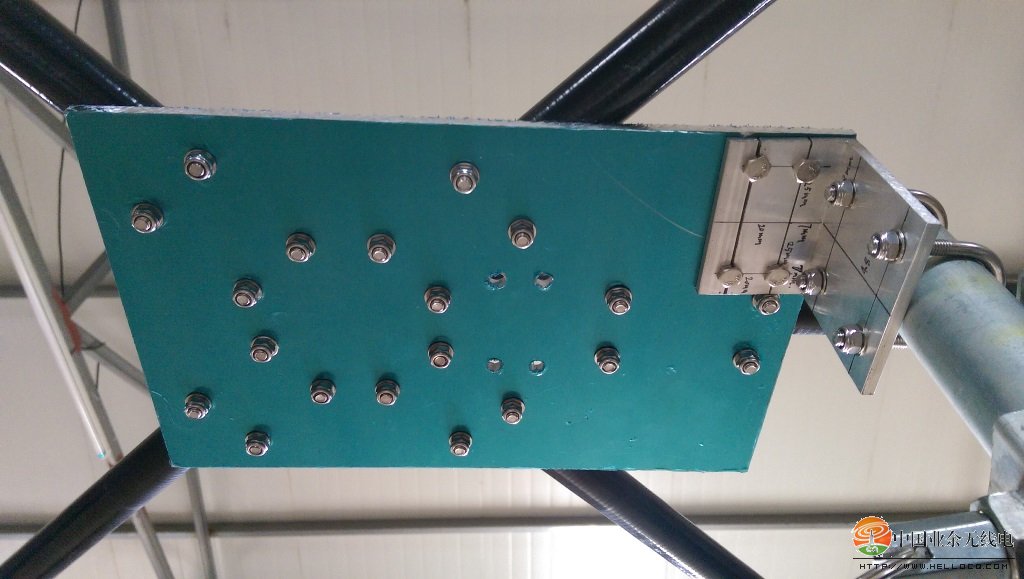

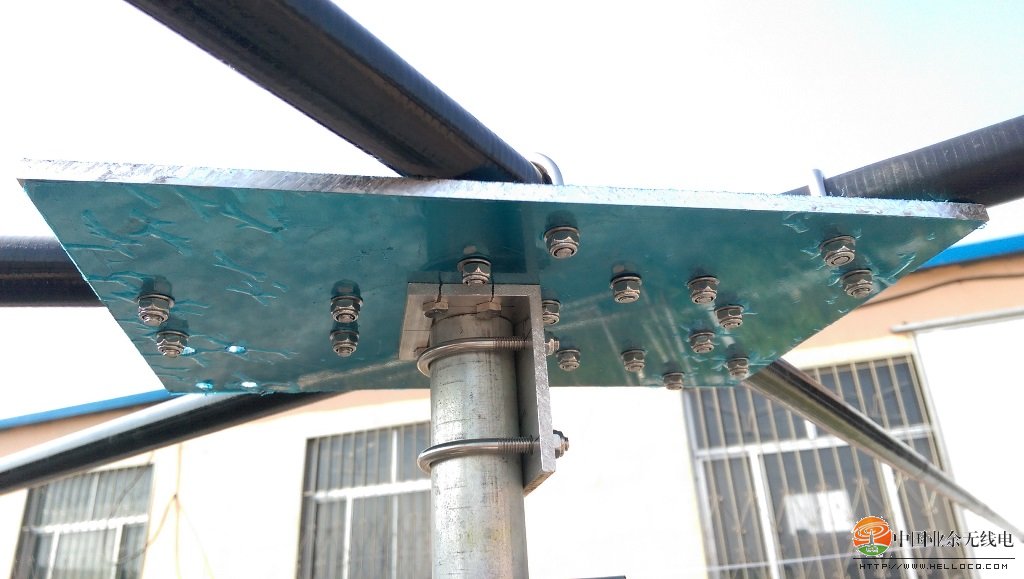

          关键字3：铝合金母板

                  JUR-5 COBWEBB天线最终选用的铝合金材质基板，强度更高，材质更加温和，提高了更强的耐用性。

         优点：美观大方。



          关键字4：不锈钢件

          JUR-5 COBWEBB天线全部的钢件均为不锈钢材质。我们经常有这样的经历，天线在楼顶一段时间以后，想去维护，却发现U卡子的螺丝完全锈蚀没办法卸掉。为避免这种情况的发生，JUR-5天线采用了全不锈钢件，母板U卡螺丝更是采用的尼龙防倒扣螺丝。

         优点：提高天线耐用性，增强美观性。

        三、性能篇

        COBWEBB天线的性能一直为广大无线电爱好者津津乐道，但是由于这款天线配件收集及制作过程比较繁琐，很少有朋友使用，究竟天线表现性能如何？比起偶极V型天线、垂直天线、线型天线，他又有哪些不俗表现呢？本篇将通过对比为大家揭晓。

        1、大家怎么说

        首先我们来看几个国外EHAM网站的朋友的使用感受吧。地址可以参考：http://www.eham.net/reviews/detail/1671?page=1

         这里我节选了几个ham的评论，并将它们翻译了过来，大家可以参考。

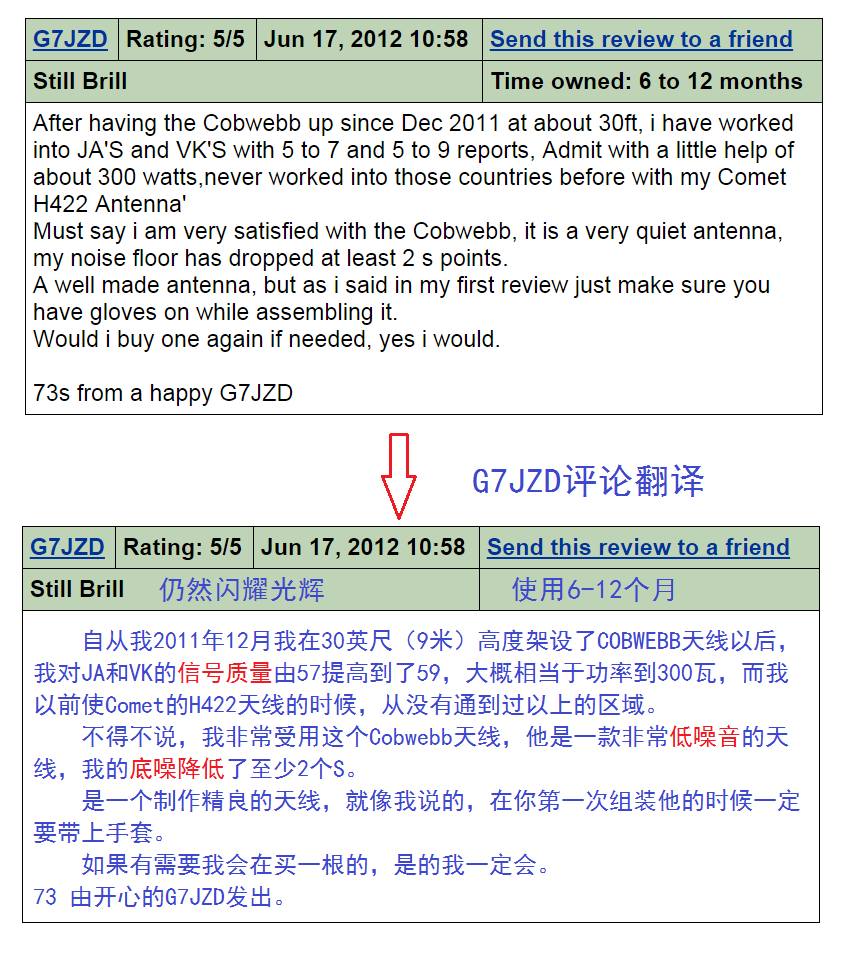

        首先是G7JZD的评论，他在评论里面提到了两点，一个是底噪降低了很多，另外对比了comet的h422天线，h422天线是一款正V天线，工作于7\14\21\28MHz。由于COBWEBB的增益是全向7dBi，而偶极天线的增益是2.15dBi，所以COBWEBB天线要优于偶极天线是毋庸置疑的。

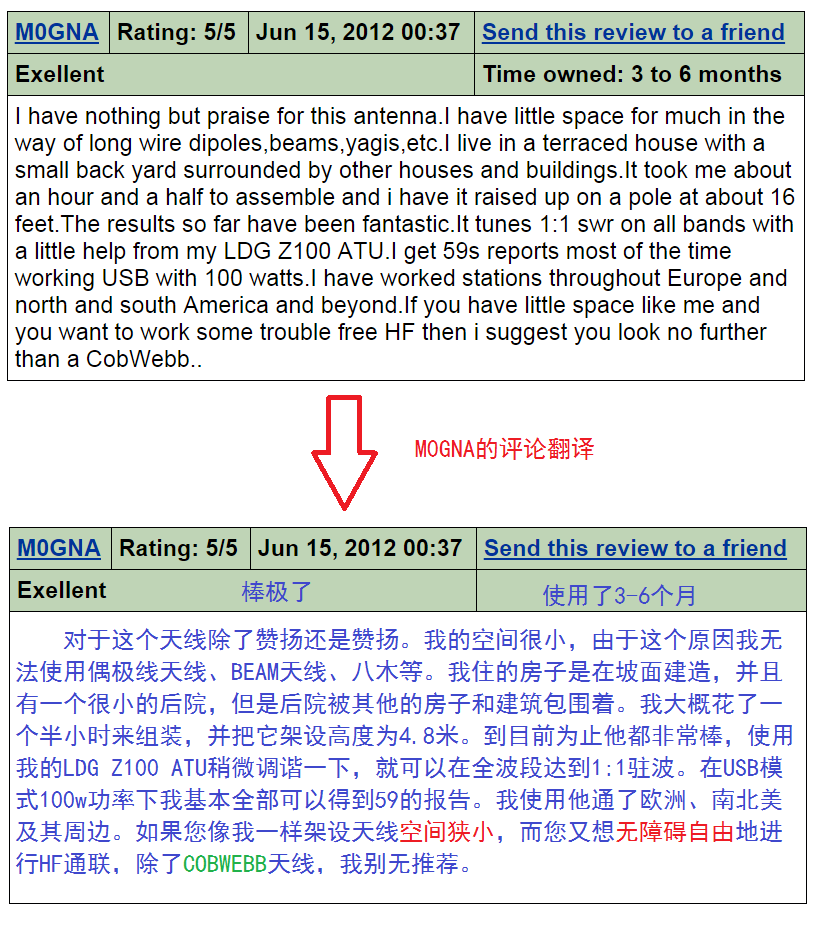

       M0GNA这里主要着重讲了在狭小空间内安装COBWEBB天线的情况，国内的很多朋友也都困于这中情况，受到空间限制不得不使用线天线，甚至鱼竿天线，而JUR-5 COBWEBB的推出可以很好的解决上述的问题了，COBWEBB天线每个边只需要2.6米，占地面积极小，而且并不特别扎眼，可以不至于招来邻居、物业的麻烦，并且架设高度只要超过4米以上就可以很好工作。

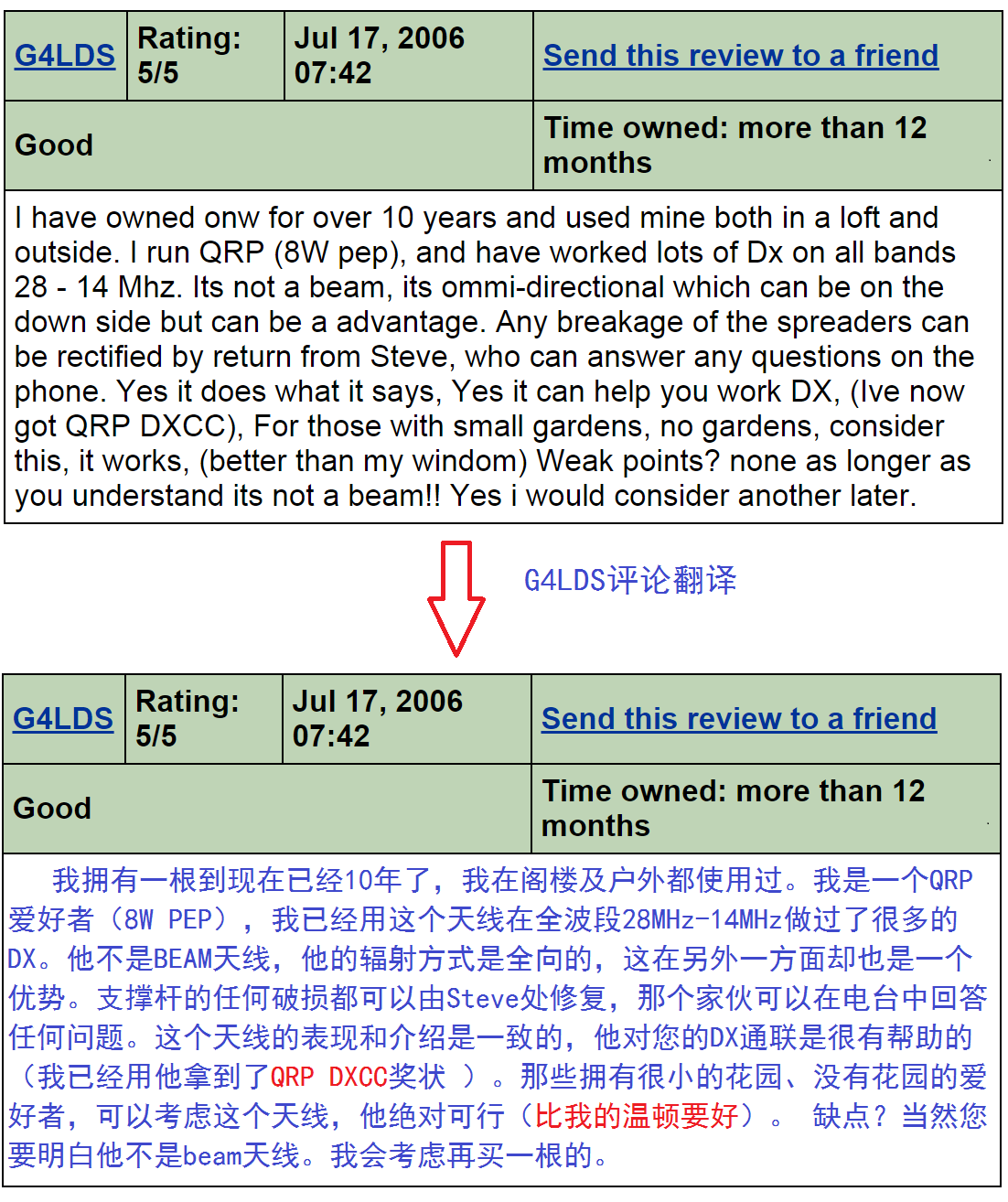

         G4LDS这里主要提到了两个关键点，其中之一是这款天线是QRP操作极佳的选择（笔者也是QRP爱好者，一直苦于寻找小巧高增益的天线，直到发现COBWEBB）；另外一点则是对比他之前使用的温顿天线，这里COBWEBB天线和温顿天线可以说基本不是一个基本的了。

       2、测试情况

       JUR-5 COBWEBB天线是5波段天线，分别可以工作于14、18、21、24、28兆赫兹，在每个波段的工作都是可以非常完美的，笔者在实际测试中得到了很好的数据，下图中则是各个波段的工作数据。

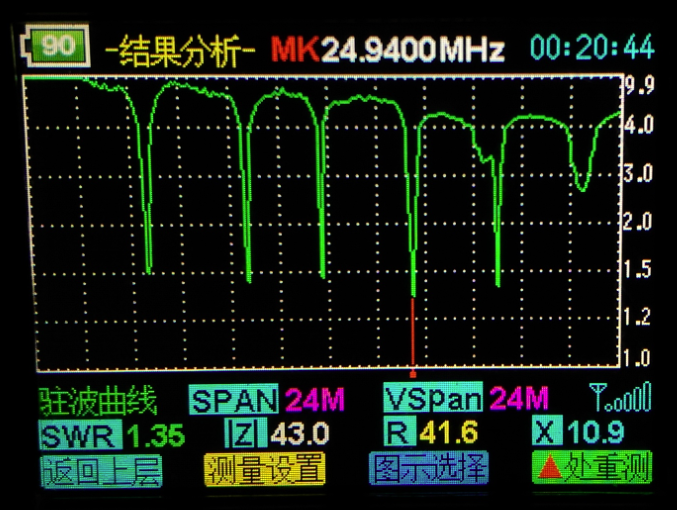

图1：全波段的数据

       上图中可以清晰的看到5个漂亮优美的波谷，很完美的5波段。

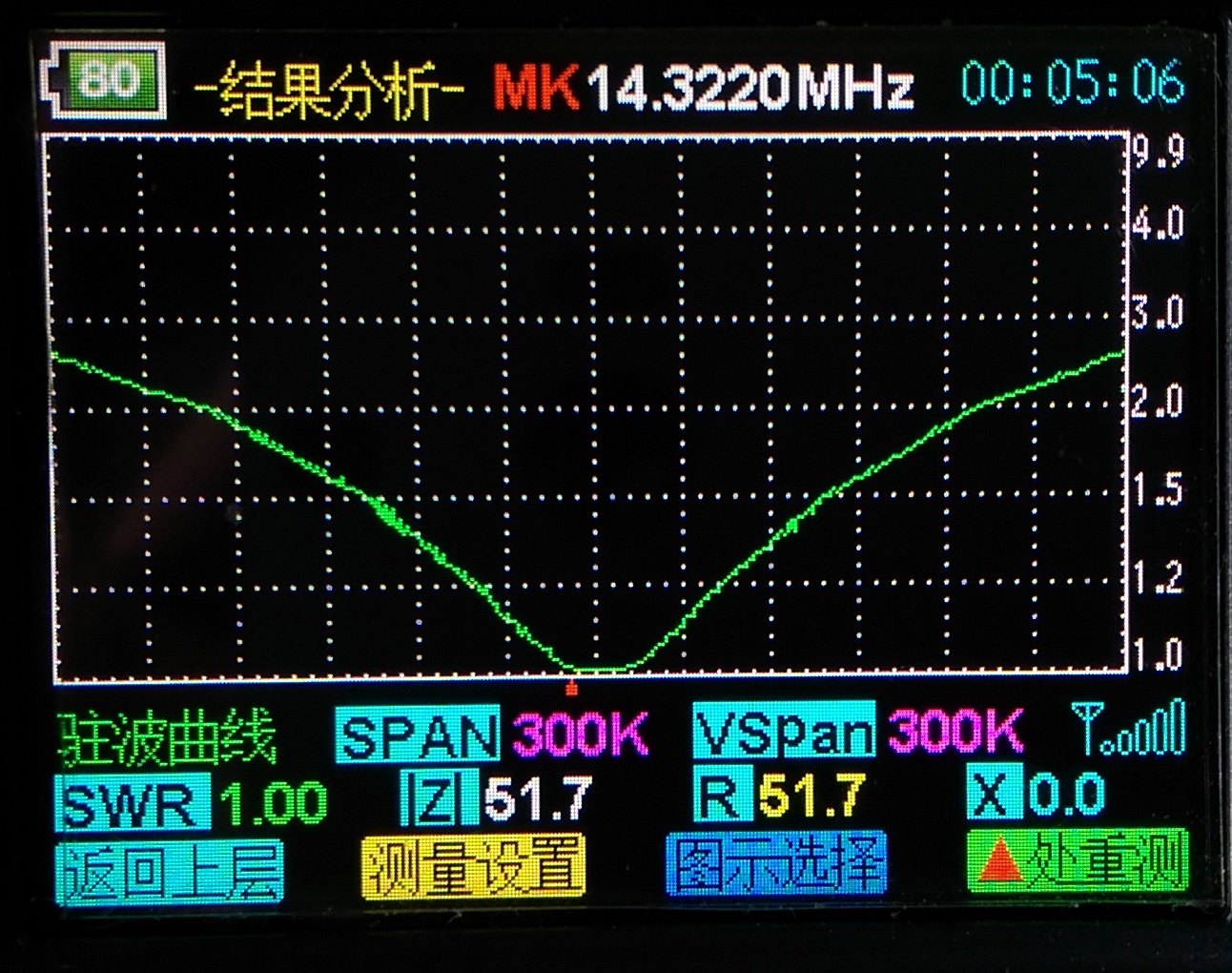

图2、14兆工作测试图

        14兆是这个天线最低的波段，这里通过调试可以看到完美驻波比1:1并且带宽还是很好的。

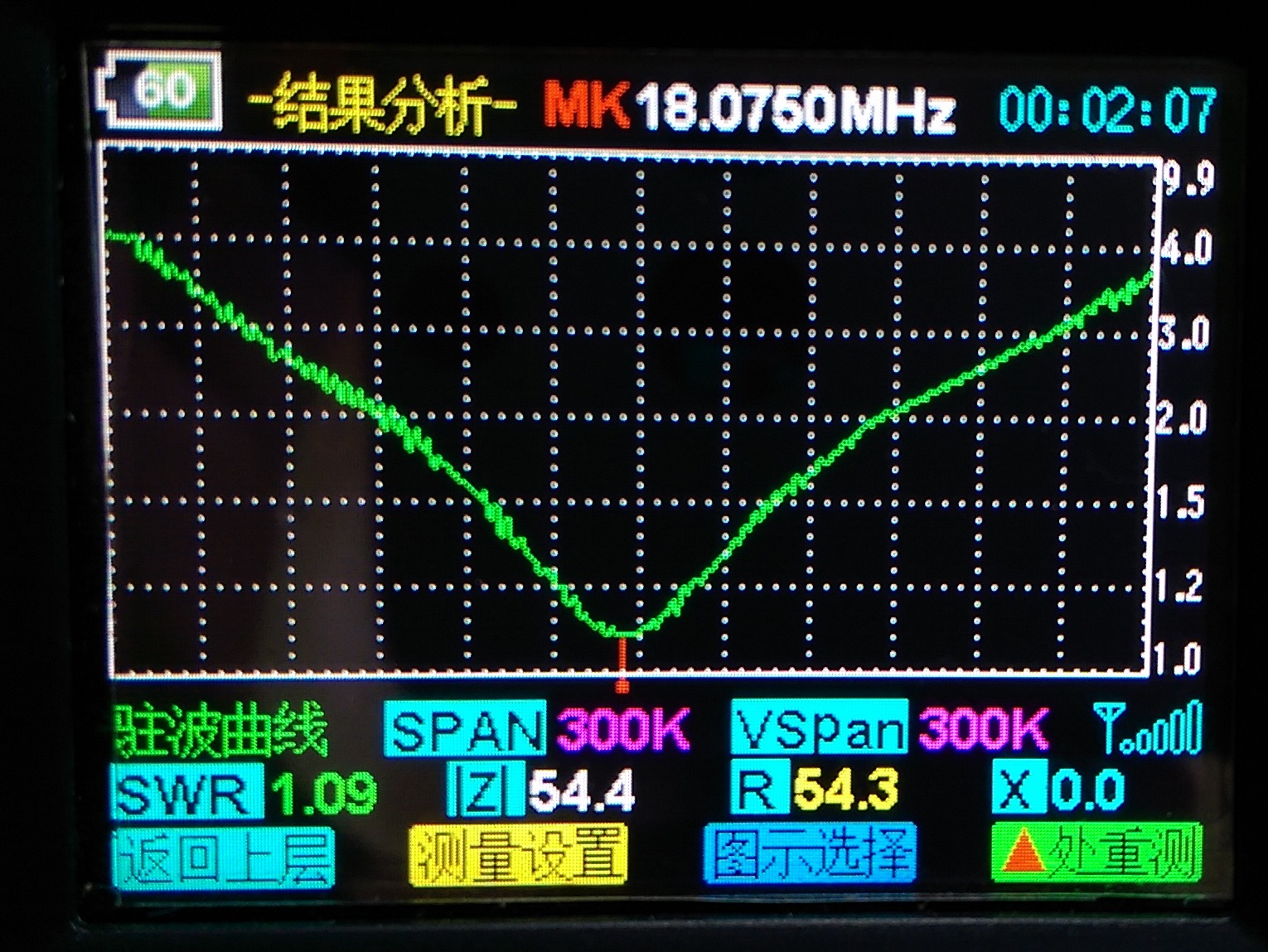

图3、18兆测试图

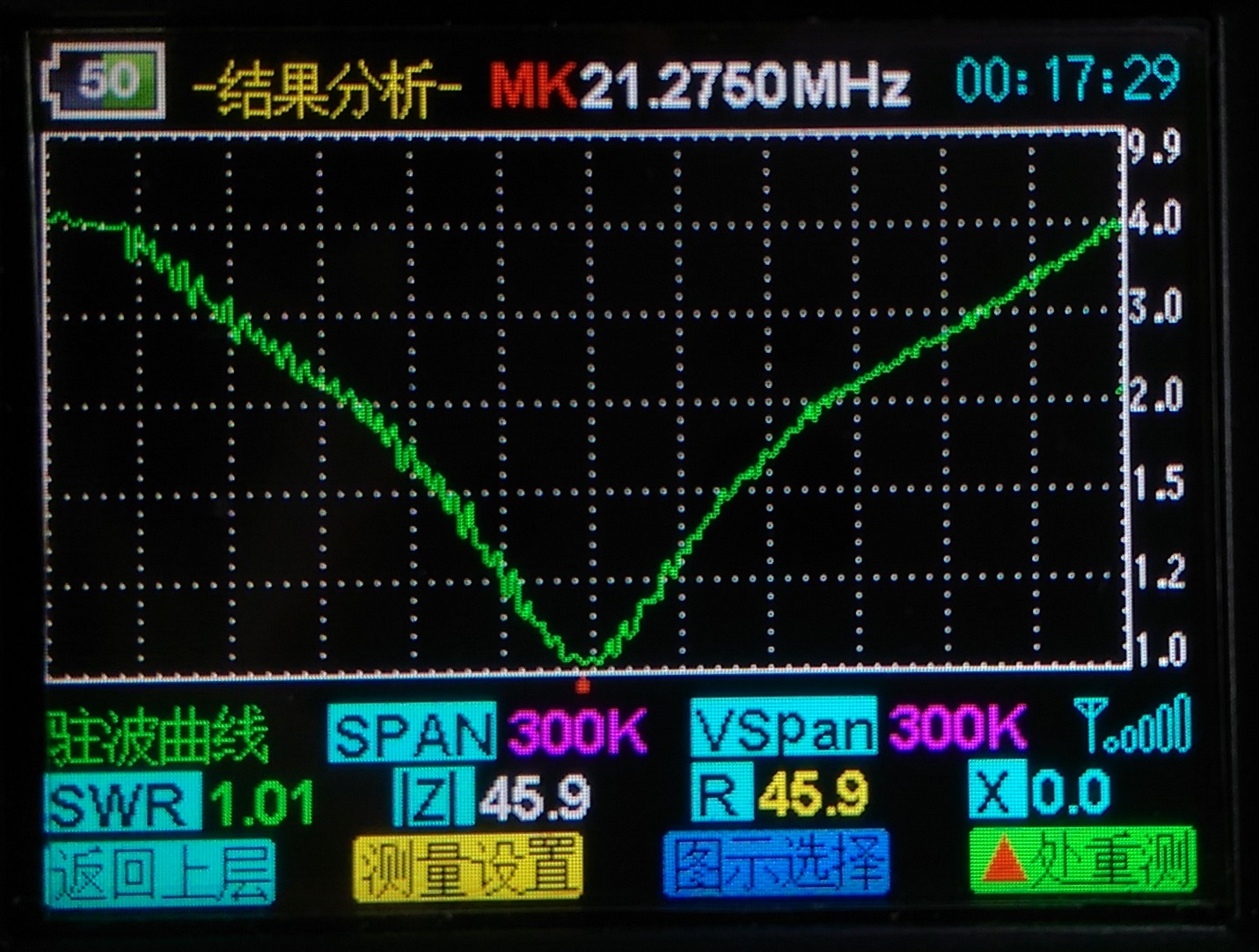

图4、21兆测试图

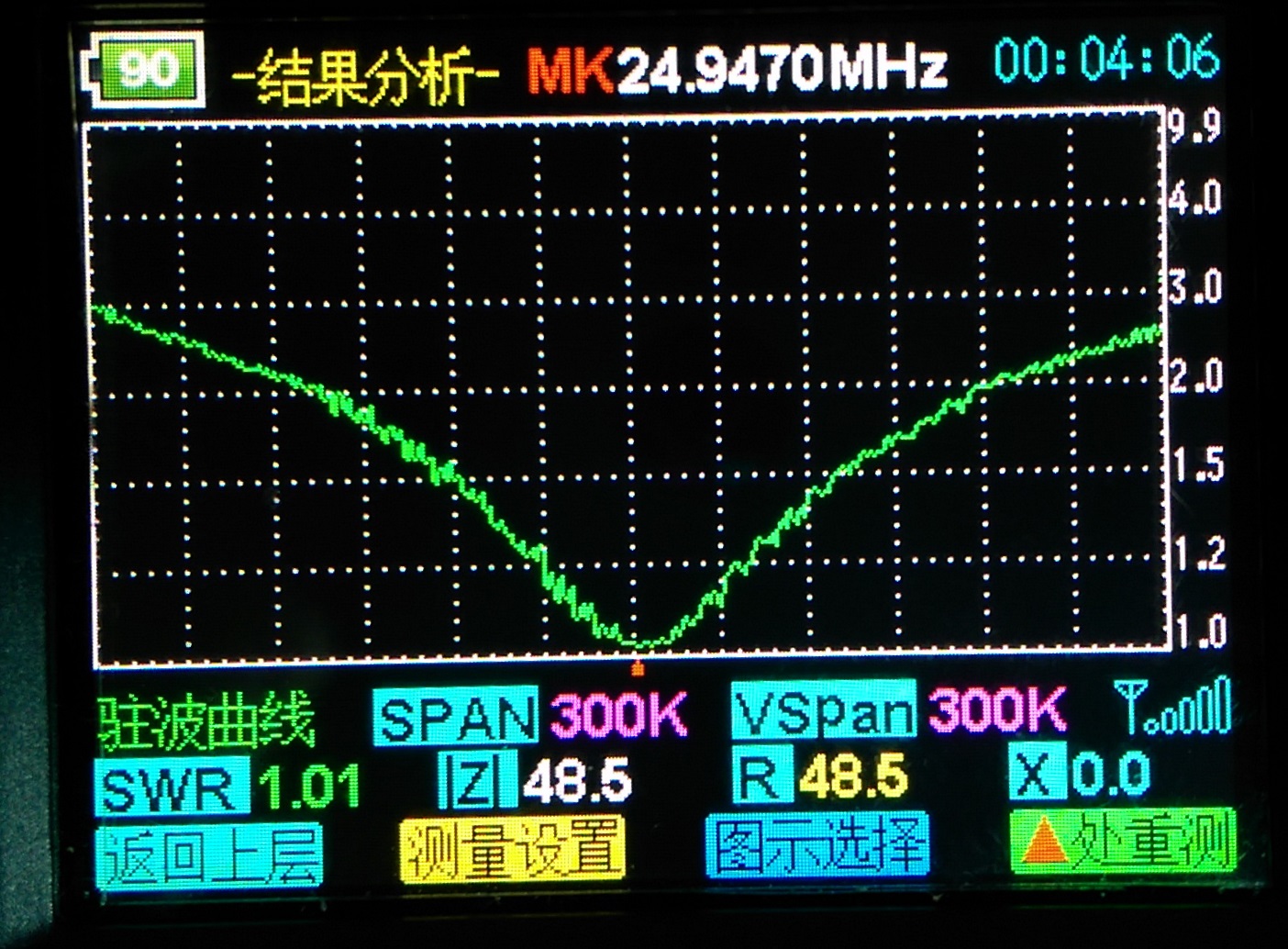

图5、24兆测试图

图6、28兆测试图

        3、实际使用情况

       COBWEBB天线在上面的测试中可以看到各项指标都非常完美，在实际使用中更是表现不俗，经常给人带来惊喜，大家可以参考我的网站中的通联视频，里面除了6米波50兆通联的视频以外，全部是我使用COBWEBB天线拿下的，这里推荐几个经典的：

        1、0.5瓦超低功率QRP通联--与4000公里外的R9LM的15米通联

        2、通联距离终于突破10,000公里----记录与首个南非电台ZS6DJD的10米波通联

       3、0.5瓦超低功率与湖南长沙友台BG7DOD的15米波通联

        4、噪音抑制效果

       JUR-5 COBWEBB天线具有极好的噪音抑制效果，笔者在四川的时候居住于4楼楼顶，一直使用的还有一根在房顶斜拉到离地8米多的30米长线天线，曾经多次对比长线天线与COBWEBB天线的噪音效果，口说无凭，上视频，大家自己感受。

视频1：COBWEBB天线与长线天线接受对比视频

视频2：蛛网与长线天线10米波噪音抑制对比

视频3：蛛网与长线天线18兆噪音抑制对比
