6米波段（50MHz）5单元八木天线（EF0605A）制作参数

2015-07-18 22:47:34      点击：

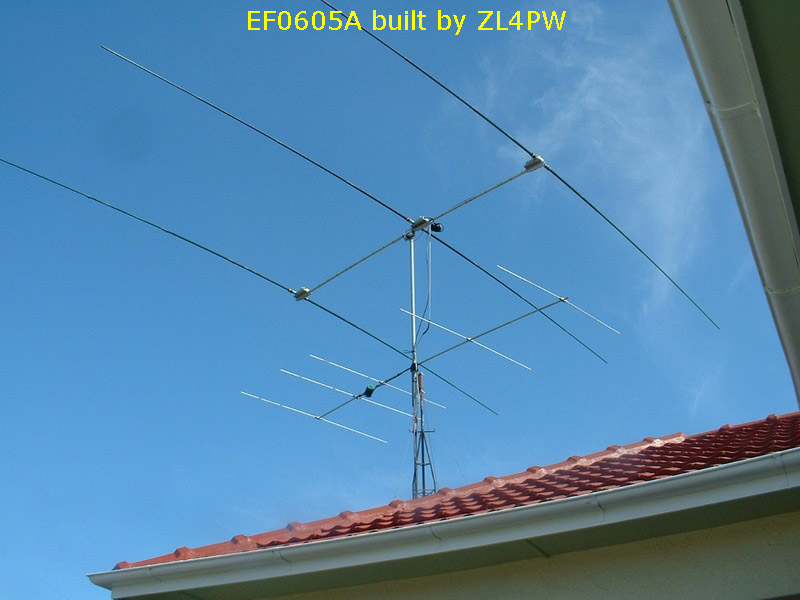

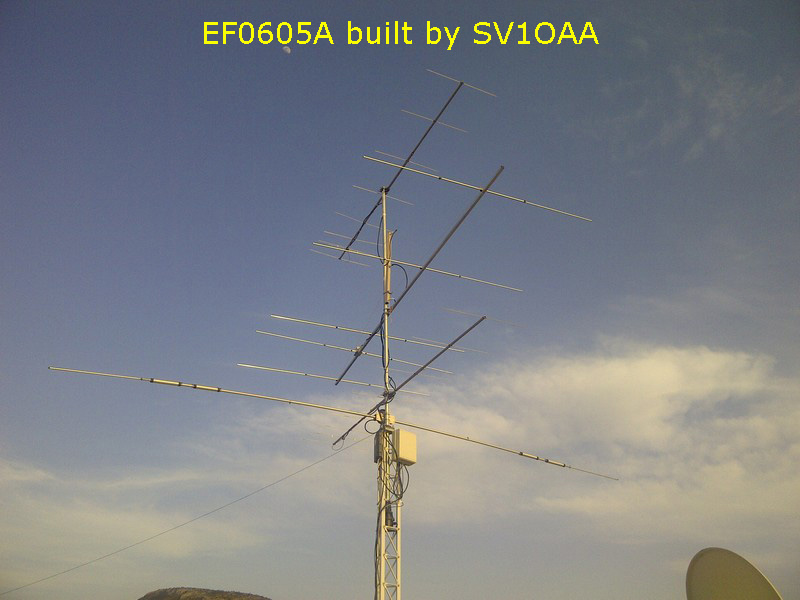

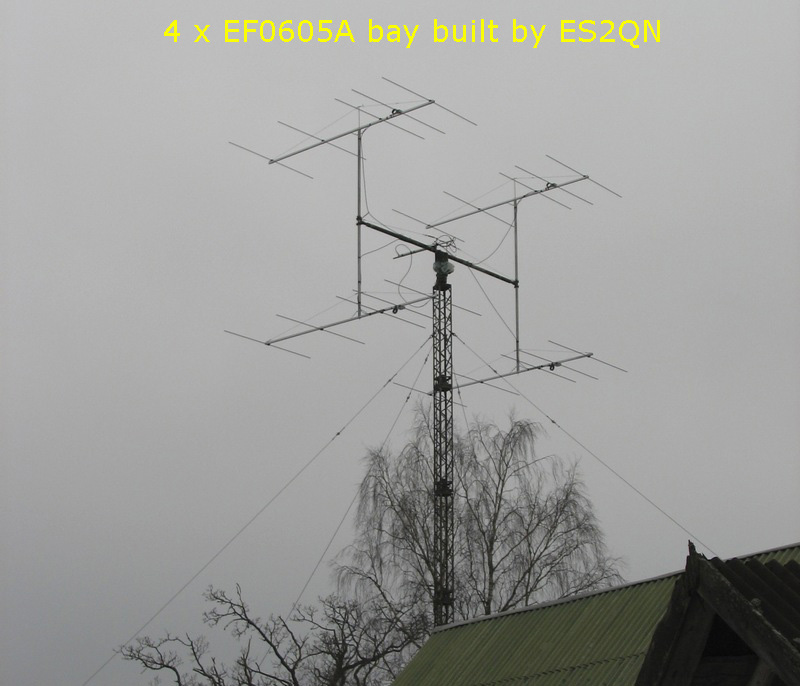

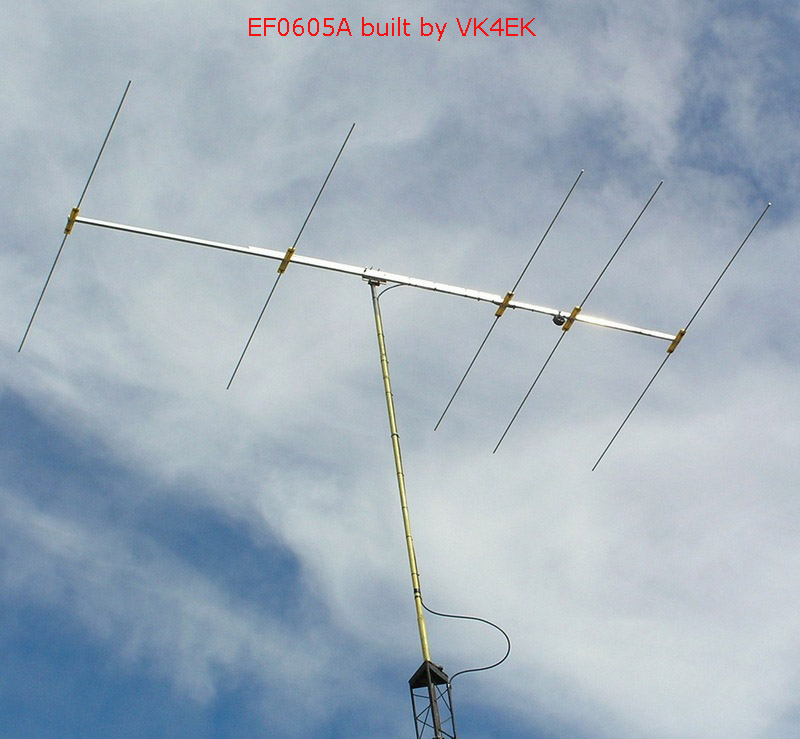

EF0605A

5 EL.  -  50 MHz YAGI

FREE SPACE DIMENSIONS [ m ]

  RE DE D1 D2 D3
SPACINGS 0 825 1.345 2.980 4.500
3/8" (9.52 mm) 2.954 2.912 2.756 2.716 2.658
10mm 2.952 2.908 2.753 2.712 2.657
12 mm 2.950 2.906 2.744 2.702 2.644
1/2" (12.7 mm) 2.949 2.904 2.741 2.698 2.640
15 mm 2.946 2.900 2.732 2.688 2.630
5/8" (15.87 mm) 2.944 2.899 2.728 2.684 2.624
20 mm 2.938 2.892 2.715 2.667 2.610

OPTIMALLY DESIGNED 6m YAGI FOR GOOD GAIN AND F/B
