m-1天线调谐器的特点

m-1天线调谐器是继mp-1000、mp-2000之后应众多ham的要求，专为背包电台、便携式小功率电台、qrp电台而开发的手动天线调谐器。由于现今主流的小体积便携、车载短波业余电台都有驻波、功率显示功能，m-1天线调谐器便省去了驻波比功率表，使它体积小巧便于携带。m-1天线调谐器采用了成熟的调谐范围宽的t型调谐网络，能在3.5～30mhz频率范围内修正谐振天线因气候变化、偏离谐振点而增大的驻波（ant天线接口）。m-1天线调谐器内置的1：9balun更是大大的拓宽了它与端馈天线的匹配范围（wire天线接线柱）。

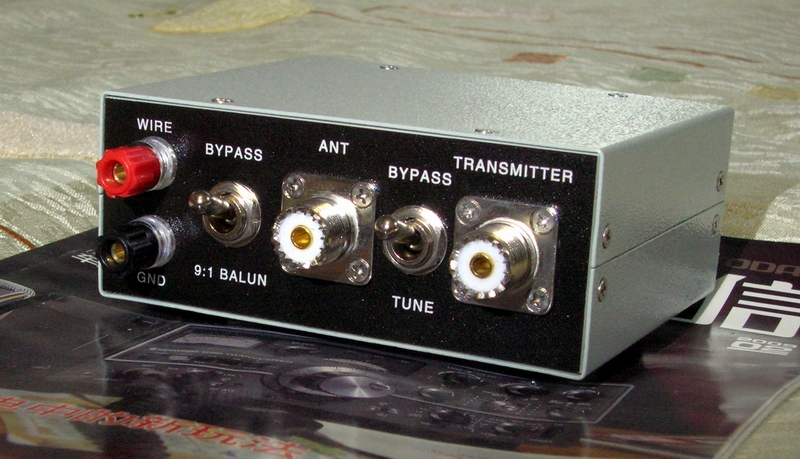

正面外观请见第1图

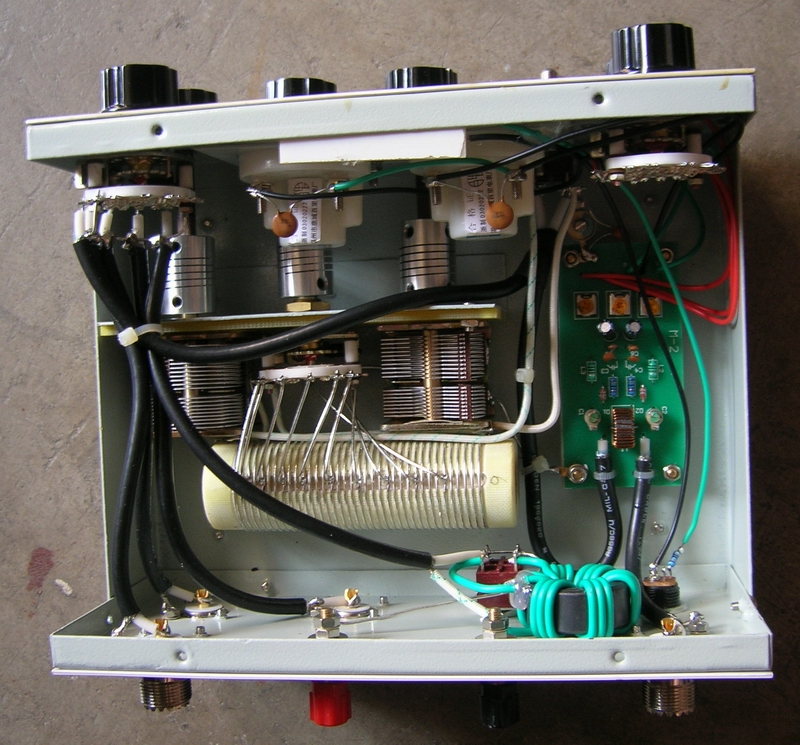

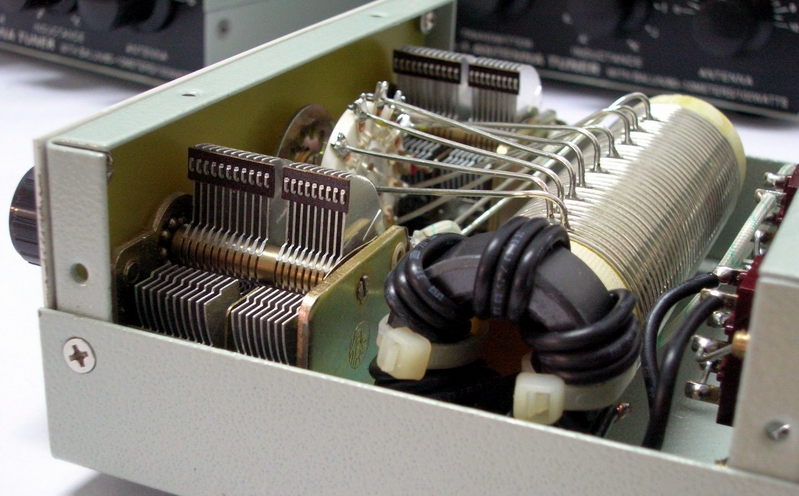

内部布局请见第2图
背面外观请见第3图

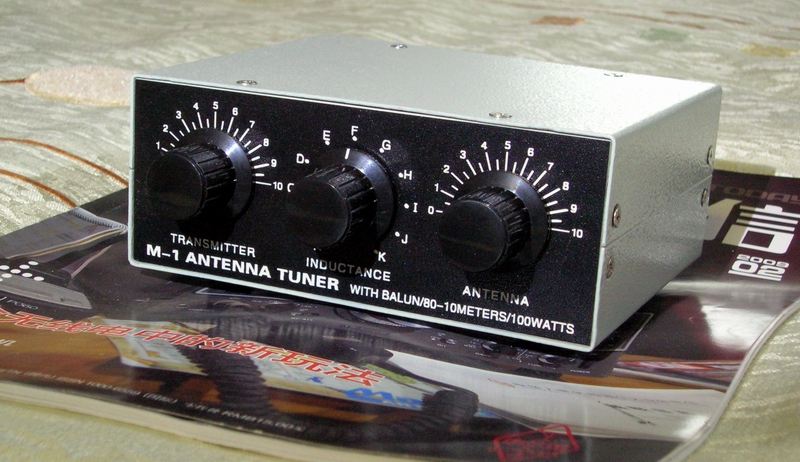

注：现已改为A3旋钮请见第4图

产品基本性能介绍
型 号： m-1天线调谐器

工 作 频 段： 80m波段、40m波段、30 m波段、20 m波段、17 m波段、15 m波段、12m波段、10m波段

驻 波 比 ： 优于1.5：1（视天线阻抗范围）

配接使用天线类型 ： 非平衡式

接 口 形 式： sl16型插座、天线接线柱

匹配天线阻抗范围 ：sl16型插座：10 ~ 250 Ω

wire天线接线柱 ：10 ~ 250 Ω（9:1巴仑旁路）90 ~ 2250 Ω（9:1巴仑接入）

最大承载射频功率 ：不大于100w pep

接 线 柱 直 径 ： 6mm

整机外形尺寸大小 ： 宽130mm×高50mm×深110mm（未含橡胶机箱脚及突出部分）

整 机 净 重 量 约：0.9公斤（未包括包装纸箱）


重要提示
m-1天线调谐器的最大承载射频功率设计是100w，虽在长时间的cw、ssb/100w摆摊qso测试中，表现较好。但由于电台、天线调谐器都不是按100％忙闲度设计的，在您需进行要长时间am、fm、cw及数字通信时，请将低功率减低至50w以下。

其它说明
电容器厂生产的可变电容器较该厂以前生产的产品有所改变，表现为定片支撑绝缘板由原来的环氧绝缘板改成了塑料绝缘板。由于我不了解这种塑料绝缘材料在我国南、北方的冬、夏季使用的性能情况（可变电容器绝缘板更换前后对比请见图4），产品对可变电容器定片支撑绝缘板进行了更换，这样m-1天线调谐器将能更稳定的工作。

m-1天线调谐器纯属为个人“diy”行为，元器件的制作、焊接、安装等工作，均为本人手工制作完成。正因为是个人行为不是企业行为，所以抗御市场风险的能力极其有限。再加之本次推出的产品批量不大，要做到压低产品总体成本实在是很困难。所以也请大家给予理解和原谅。

附件：M1天调说明书下载

附件：M-1天线调谐器配谐表

m-2天线调谐器
m-2手动天线调谐器是在保留了m-1手动天线调谐器所有功能的基础上增加了双表头驻波功率表、四路天线切换器、表盘照明灯接口的手动天线调谐器。专门设计、绘制的驻波比功率表表盘，使m-2手动天线调谐器的驻波、功率检测精度得到保证，它的适用范围更宽广、更美观、更实用。
m-2天线调谐器继续采用了成熟的调谐范围宽的t型调谐网络，能在3.5～30mhz频率范围内修正谐振天线因气候变化、偏离谐振点而增大的驻波（ant1、ant2、ant3天线接口）。m-2天线调谐器内置的1：9balun更是大大的拓宽了它与端馈天线的匹配范围（wire天线接线柱）。

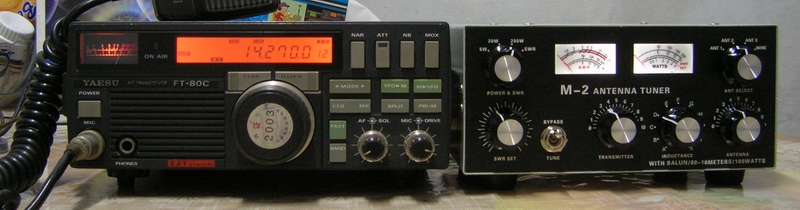

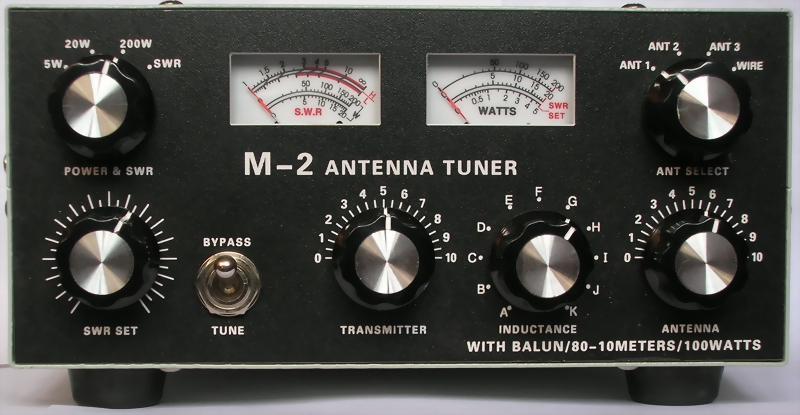

正面外观请见第1图、2图
内部布局请见第3图
背面外观请见第4图
产品基本性能介绍
型 号： m-2天线调谐器

工 作 频 段： 80m波段、40m波段、30 m波段、20 m波段、17 m波段、15 m波段、12m波段、10m波段

驻 波 比 ： 优于1.5：1（视天线阻抗范围）

配接使用天线类型 ： 非平衡式

接 口 形 式： sl16型插座、天线接线柱

匹配天线阻抗范围 ：sl16型插座：10 ~ 250 Ω

wire天线接线柱 ：10 ~ 250 Ω（9:1巴仑旁路）90 ~ 2250 Ω（9:1巴仑接入）

最大承载射频功率 ：不大于100w pep

接 线 柱 直 径 ： 6mm

整机外形尺寸大小 ： 宽200mm×高90mm×深160mm（未含橡胶机箱脚及突出部分）

整 机 净 重 量 约：1.9公斤（未包括包装纸箱）

重要提示
m-2天线调谐器的最大承载射频功率设计是100w，但由于电台、天线调谐器都不是按100％忙闲度设计的，在您需进行要长时间am、fm、cw及数字通信时，请将低功率减低至50w以下。
使用本产品“驻波表”进行测量时，待测量的射频频率应严格控制在60mhz以内，不能够对2米波段（144mhz）、0.7米波段（430mhz）或更高的频率段进行测量（即便是输入的射频功率较小），否则将可能烧毁驻波、功率表的定向耦合器的电路！
对“驻波比”表测量精度的说明
因该表与“天调”共用，线路连接比较烦杂，其测量值若与专业商品驻波比功率计作比较时略有一些误差，但完全可以满足业余电台的正常测试和使用，在此特做出说明。另：本天调在直通的情况下，若连接50Ω假负载进行测量时，将有可能出现很小的驻波，此现象属于正常。加入调谐后可轻松地将其调整下来。
另，天调与电台之间的连接电缆（50Ω同轴电缆）需购买者自备，该电缆不宜过长（400mm左右即可）。在自制时应特别注意所选电缆的质量，以及焊接的工艺水平，若处理不好，在进行较高频率测量时，这部分将损失相当的功率。

附件：M-2天线调谐器使用说明书

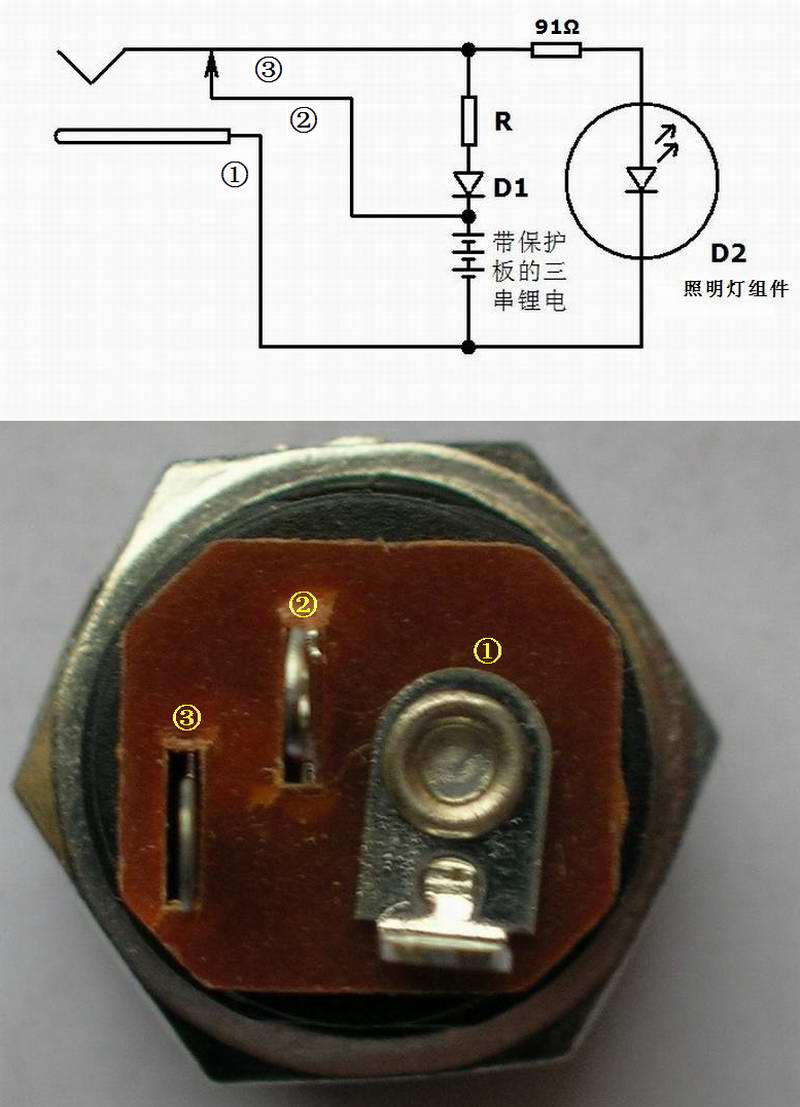

M-2天线调谐器照明灯的摩机篇 在推出m-2天线调谐器后的一段时间里。我收到了很多朋友关于使用m-2天线调谐器的反馈信息，其中相当多的朋友提到天调的led照明灯亮度很好，在夜晚不用开灯的情况下，其亮度也完全能够用于夜间电台日志记录的照明，希望在改动不太大的前提下，自己在天调内加装锂离子充电电池，用于野外通联时的夜间照明。   其实m-2天线调谐器内部空间较大，装入三只锂离子电池应无问题，led照明灯消耗电流小于40mma，一个充足电的10.8v/700mah锂离子电池组能提供大于17小时的照明时间。 准备工作   ①根据m-2天线调谐器内部空间的大小，准备一个带充放电保护板（充满电至12.6v/放完电至7.5v时断开电池）的三串10.8v锂离子电池组。②一只约6a的整流二极管。③一只约十几～二十几Ω/5w的充电限流电阻（阻值、功率根据充电电流的大小调整后决定）。 开始动手   附图是改造后的照明灯电路及照明灯电源插座脚位图。   1. 先断开原照明灯电源插座②脚与③脚间的连接，将电源插座上的限流电阻改接在③脚上。   2. 再在电源插座的②脚与③脚间装上锂离子电池组的充电限流电阻和防逆二极管。   3. 最后在电源插座的①脚与②脚间接入三串10.8v的锂离子电池组（电源插座的①脚接电池组的负极；②脚接电池组的正极）。 电路原理   照明灯电源插座插入13.8v的电源插头后，电源插座②脚、③脚断开，来至13.8v稳压电源的电流一路经91Ω电阻 → led照明灯d2，d2发光。另一路电流经充电限流电阻r限流后（限流200～500ma） → 防逆二极管 → 10.8v的锂离子电池组，电池组被充电。当照明灯电源插头拔出后，电源插座②脚、③脚接通，电池组的电流经电源插座②脚、③脚 → 91Ω电阻 → led照明灯d2，d2发光。在电源插座里插入空插头，电源插座②脚、③脚断开，切断电池组的电流，led照明灯d2不发光。

M2天调的调试

表头不回零的调整


1．打开机壳上盖。

2．卸下表头组件的4颗螺丝。图①

3．取下表头组件使表头面对自己并卸下表盖（必要时卸掉天线切换开关ANT SELECT）。图②

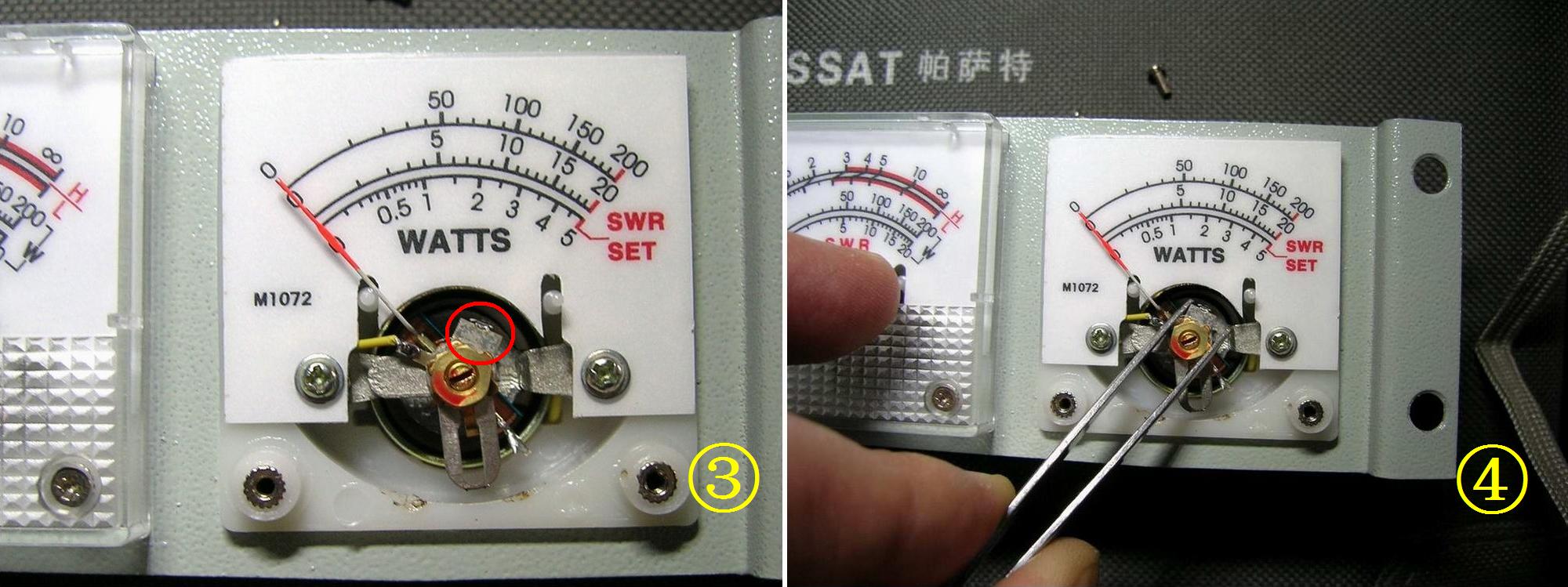

4．调整表针游丝固定架（附图③红圈内）使指针为0。图④

5．按反顺序复原




驻波表/功率的校正


准备

调M-2天调的整驻波/功率表需要具备以下设备：
1．50Ω标准假负载。

2．频率范围0～30MHz、功率5～200W的瓦特计。

3．频率范围0～30MHz、功率5～100W连续可调的有CW、FM模式的短波电台。

4．连接电台—天调—50Ω标准假负载的连接线。


调试

1．去掉天调上盖，将M-2天调开关BYPASS/TUNE置BYPASS位，驻波/功率开关POWER & SWR置SWR位，天线切换开关ANT SELECT置ANT 1位，电台通过连接线接入背板的ANT 1天线座，50Ω假负载接入天调的TRANSMITTER座。

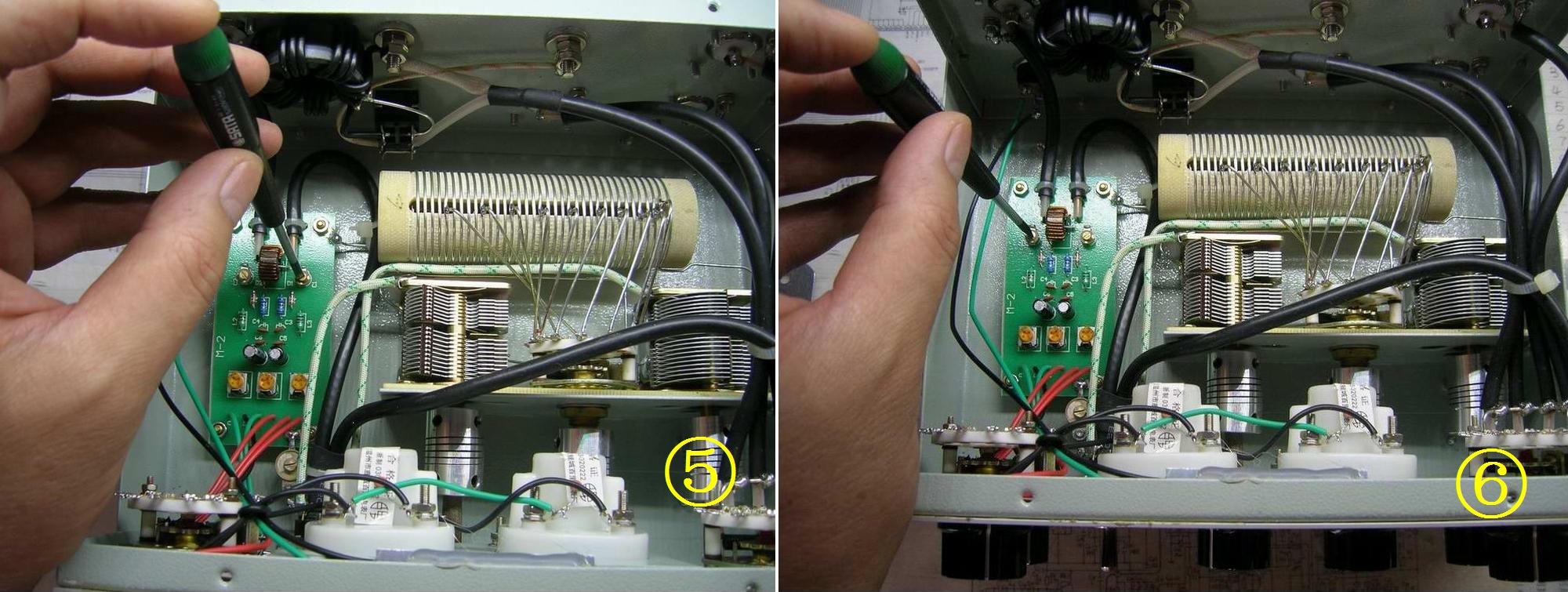

2．电台频率置14MHz，功率100W，模式CW（或FM），保持发射状态，将天调SWR SET电位器顺时针旋至最大，调整驻波/功率检测印制板上的微调电容C1使功率表头指示最小，图⑤

3．再将电台连接至天调的TRANSMITTER座，50Ω假负载接入ANT 1天线座，电台频率置14MHz，功率100W，模式CW（或FM），保持发射状态，调整驻波/功率检测印制板上的微调电容C2驻波表头指示最小。图⑥

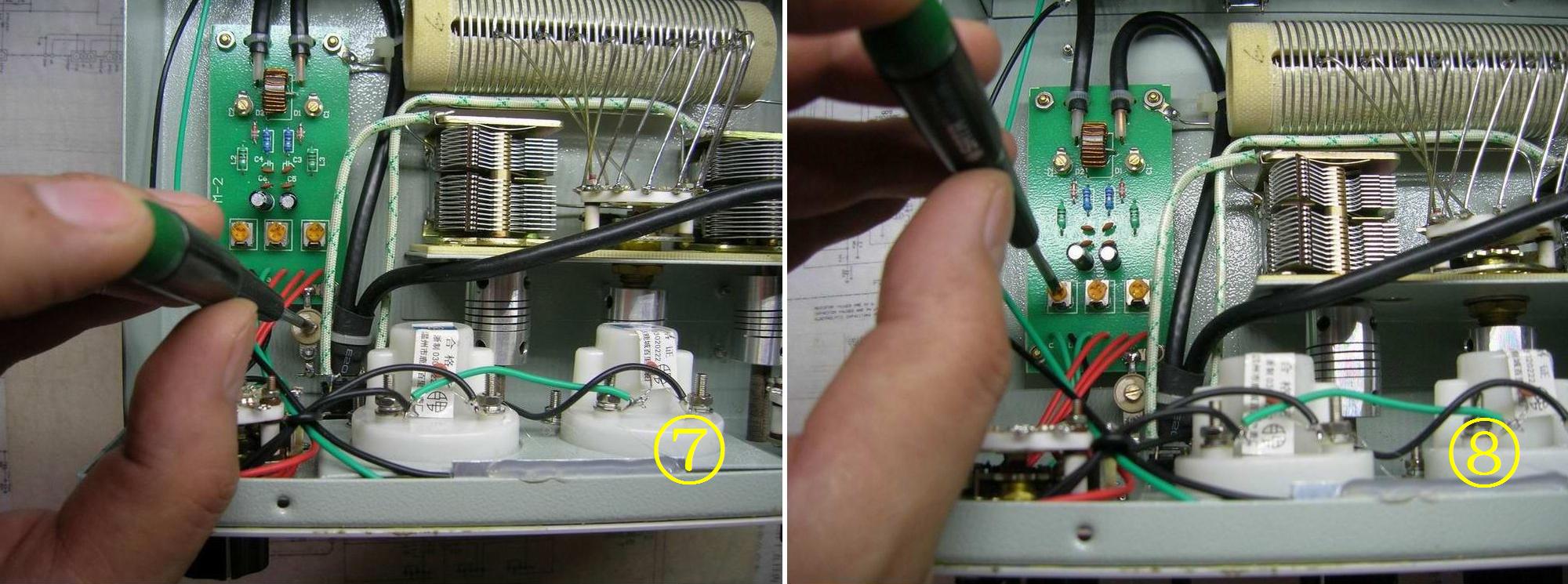

然后电台分别在3.5MHz、14 MHz、29 MHz频率上保持发射，反复调整C2及BYPASS / TUNE开关上的微调电容器（图⑦），使电台分别在3.5MHz、14 MHz、29 MHz发射时驻波表头指示都最小。重复调整两至三次。

4．将功率计串接在天调至50Ω假负载之间，天调的驻波/功率开关POWER & SWR置200W位，电台频率置14MHz、模式CW（或FM），保持发射，逐渐加大电台的输出功率使功率计读数为100W，再调整驻波/功率检测印制板上的104微调电阻（图⑧），使天调上的功率表指示在100W的刻线上。

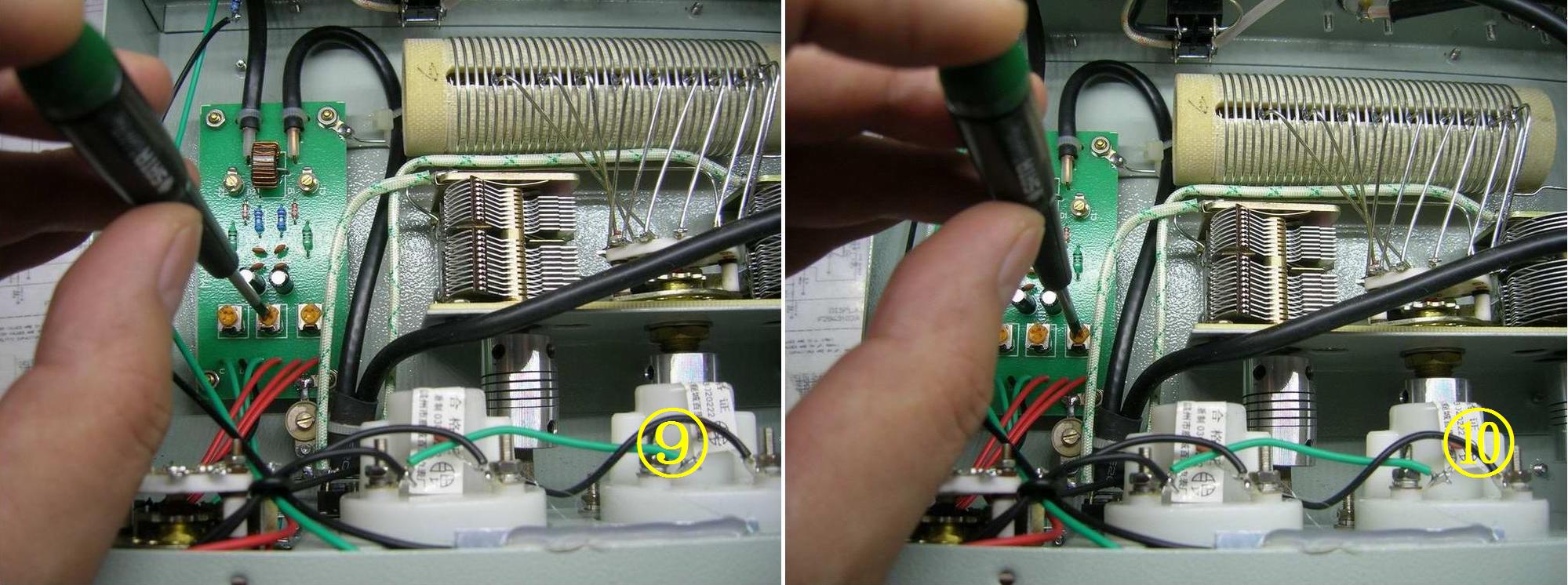

再将天调的驻波/功率开关POWER & SWR置20W位，保持发射，逐渐加大电台的输出功率使功率计读数为10W，再调整驻波/功率检测印制板上的503微调电阻（图⑨），使天调上的功率表指示在10W的刻线上。
最后将天调的驻波/功率开关POWER & SWR置5W位，保持发射，逐渐加大电台的输出功率使功率计读数为5W，再调整驻波/功率检测印制板上的203微调电阻（图⑩），使天调上的功率表指示在5W的刻线上。

5．装回上盖，至此天调的驻波/功率表校正完毕，即可投入正常使用了。
