走进CP16——一起尝试新业余无线电通信方式（二）

本文节选自《现代通信》杂志，作者文翰墨。转载本文务必注明出处、微信号（BY1WXDCQ）。

CP16从接收信号瀑布图直读汉字的其他优点

        一般人的视觉响应比听觉响应灵敏，因此在同样微弱信号条件下基于视觉判读的CP16信息比听觉信息更容易被捕捉识别。尤其在信噪比较差的长时间守听中，CP16的有用信号捕获率和抗疲劳性更显现优势。

        此外，声音信号稍逝即纵，而瀑布图的汉字信息在屏幕上会暂留长得多的时间，允许操作者有更多时间进行信息匹配和检查，与CW或话音通信相比，提高了信息传输的可靠度。

        再者，CP16信号带宽窄，一个短波单边带话音信道可以同时容纳6、7路CP16信号；字形图像的显示又不需要特别解调，任何普通单边带接收机都可以把相邻的6路CP16射频信号放在一个音频通道内送到电脑，同时显示出6路汉字报文信息。

        这一功能对于应急通信的接收具有积极的意义，不但省略了多信道的切换操作，而且可以使操作者同时监视多路信息，了解全局。即使由于某种原因使相邻信道的频带发生部分重叠而互相干扰，接收者也还是能较好地区分出各自的报文。

怎样上手

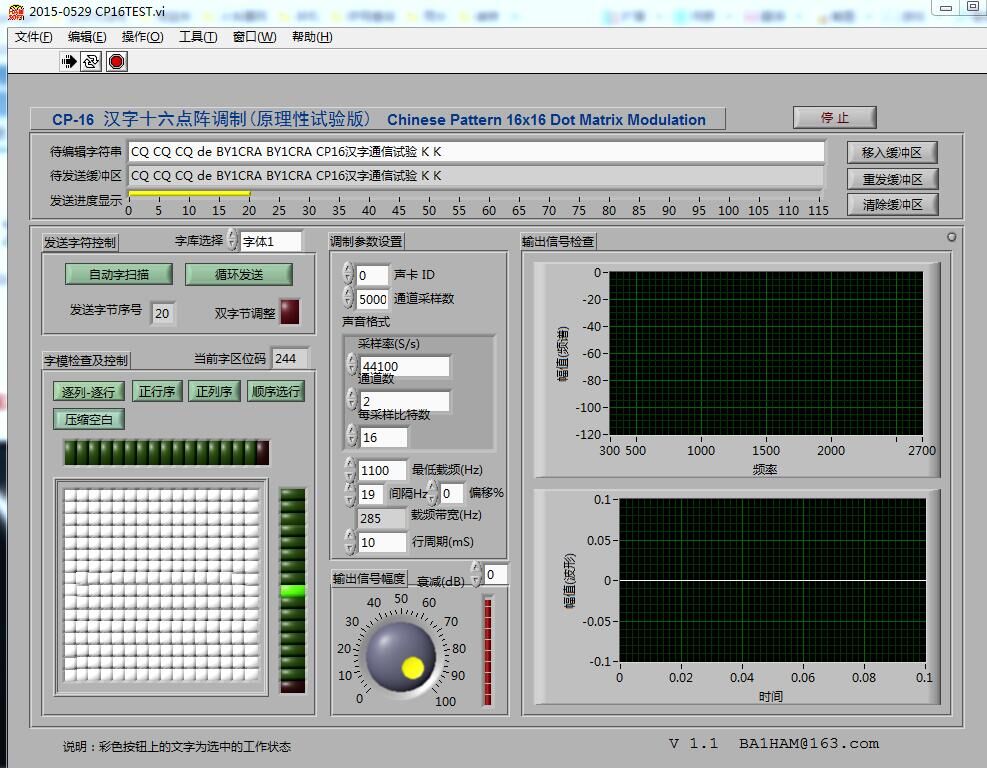

        CRAC在担负中国通信学会无线电应用与管理专业委员会课题的研究过程中，为验证CP16通信方式的原理和效果，编制了一个CP16原理性试验程序既CP16汉字调制程序（以下简称“CP16程序”），它可以在任何Windows-XP、Win7或Win8系统电脑上运行。通过程序键入汉字报文，即可从电脑的音频输出口输出CP16基带信号，将此信号经话筒输入电台进行CP16通信方式的发送。

        至于接收，对于任何已经尝试过软件无线电接收的HAM讲来并不是什么新鲜事。还没有模过软件无线电接收的HAM，也不难参照本文和其他相关文章，搭建自己的CP16接收系统。

CP16程序公开版安装包大约占用67.5MB空间，可以从下列地址免费下载：

链接：http://pan.baidu.com/s/1pJ7P4oV

密码：zs77

       下载后启动CP16_Setupexe完成安装，然后点击在桌面生成的相应快捷方式图标即可进入程序。如果在Win7和Win8下安装失败，应检查用户是否已取得系统管理员权限。

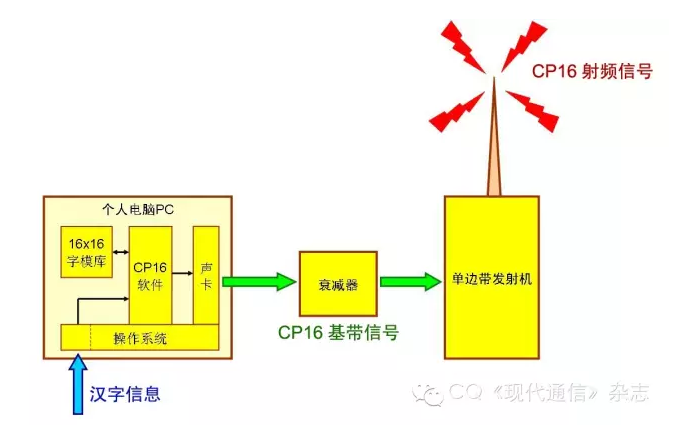

CP16程序发送端的配置

        在电脑上启动CP16程序，键入汉字或英文字符报文，把电脑音频输出端左右声道中的任何一路引出来，经100:1衰减电路衰减取出1/100左右的信号接到单边带发信机的音频输入端或话筒输入端（因话筒输入端比较灵敏，如果没有这样的硬件衰减措施，电脑声卡的交流声等背景噪声将足以严重影响发射信号的质量），就可以把CP16信号发射到远方了。

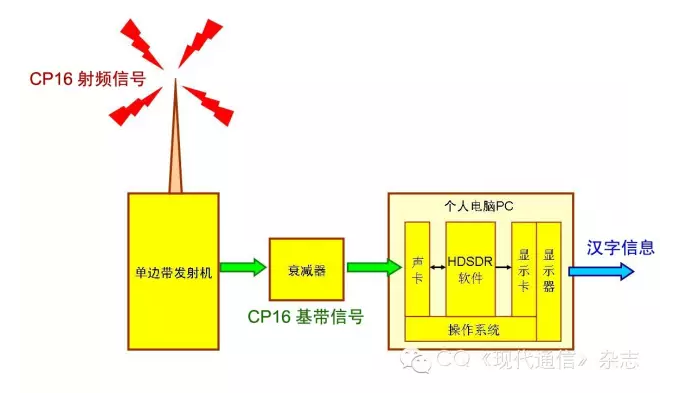

CP16试验性接收端的配置

        接收CP16信号的最简单配置，是一台单边带（或调幅）接收机加一台电脑。将接收机音频输出的信号经衰减电路衰减后送到电脑的音频输入端，在电脑上运行任何一款能显示声卡输入信号的频谱-时间瀑布图的软件都可以显示出接收到的汉字字形图像。

        由于CP16通信接收不需专门的数字解调功能，一些具有接收解调功能的程序的很多设置可以忽略。不过其中有些程序中瀑布图显示只是一种辅助功能，可调参数少，显示CP16的效果不是很好。

        接收时，可以根据实际的信号和干扰情况适当调整瀑布图的频谱轴增益、时间轴滚动速度和显示对比度，使显示的字形图像达到最清晰、美观的效果。

一台PC电脑同时收发CP16的配置

        通常的PC电脑硬件配置只包含一块声卡。想在一台电脑上同时进行CP16信号的发送和接收，需要不断在发送和接收两个程序之间切换，不方便也不实用。可以加配一块USB声卡组成双声卡系统，一块声卡用于CP16调制程序供发送用；一块声卡用于接收软件接收显示。CP16通信只使用一个音频通道，只有单声道话筒输入口的袖珍型USB声卡就够用了。
