小神鞭天线制作资料
2015-07-20 10:18:33 点击：
用途：短波电台信号测试，听个响传播好通联啥的
特点：调节方便，便携，短波全段
材料：
三元钱的小塑料盒
NXO-60
单刀12档波段开关
3档妞子开关
M坐
1.5米拉杆天线
漆包线若干（大概3米长）
成本：35元

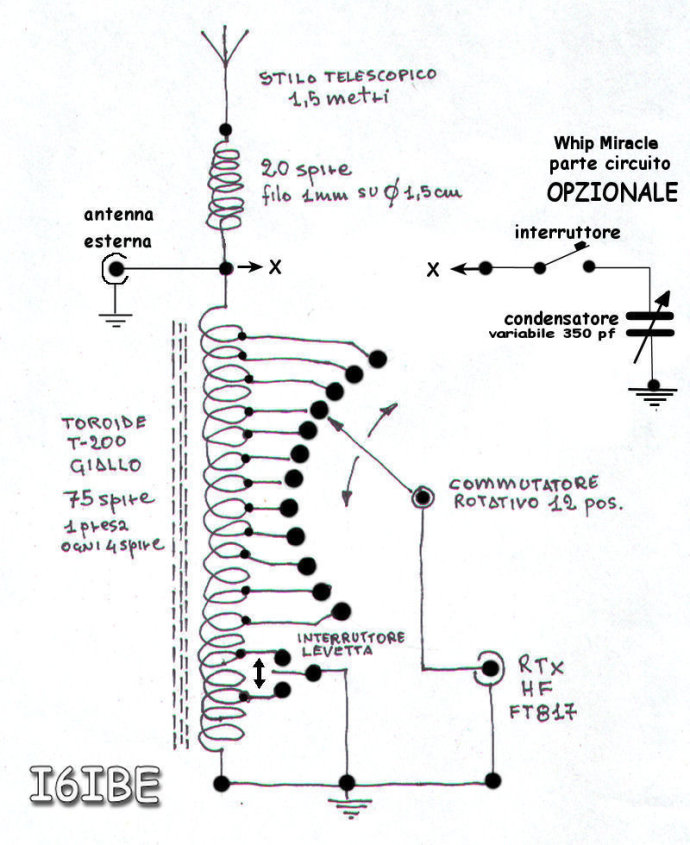

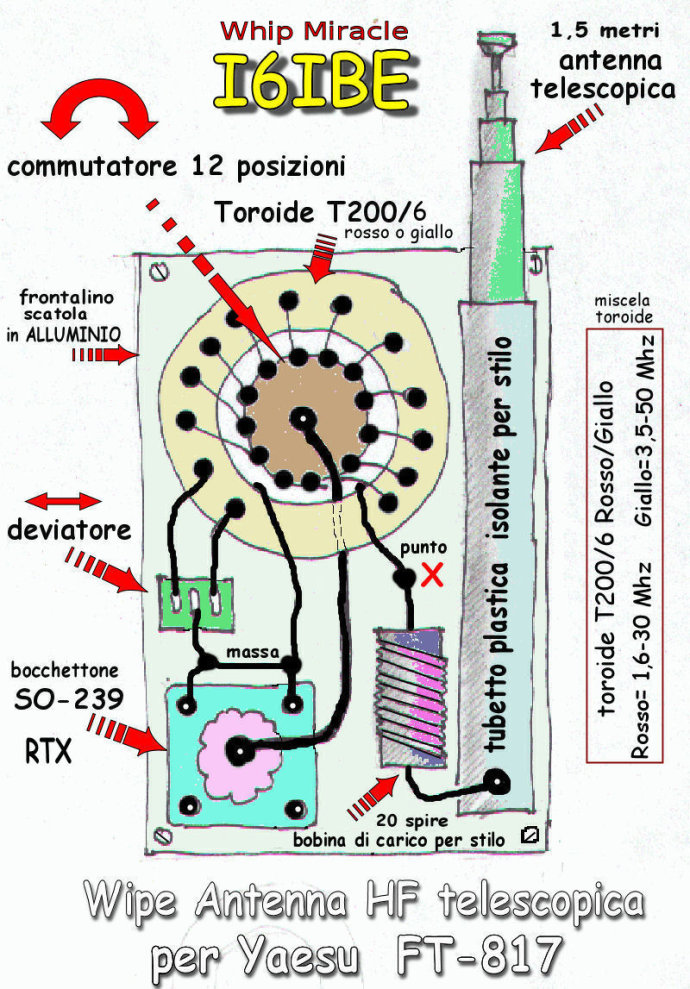

先将漆包线均匀绕在磁环上，每隔4圈抽头共抽14个头，将12个头焊在波段开关上，另两个接妞子开关，详细见原理图。
特点：调节方便，便携，短波全段
材料：
三元钱的小塑料盒
NXO-60
单刀12档波段开关
3档妞子开关
M坐
1.5米拉杆天线
漆包线若干（大概3米长）
成本：35元
先将漆包线均匀绕在磁环上，每隔4圈抽头共抽14个头，将12个头焊在波段开关上，另两个接妞子开关，详细见原理图。
一次性成功。各波段驻波良好

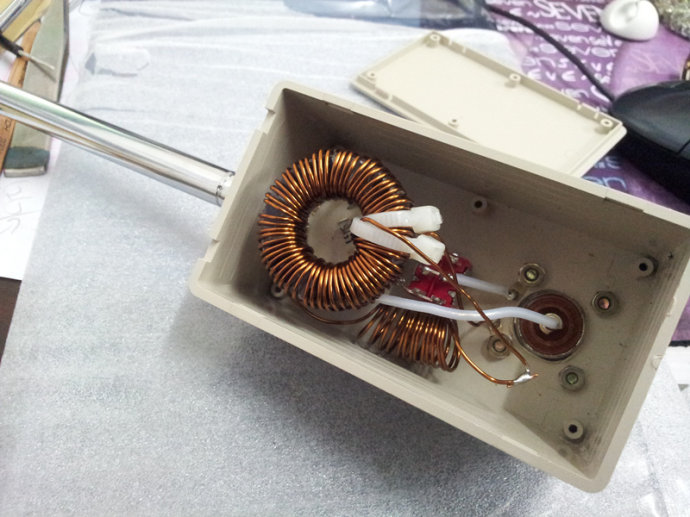

下图为：bd4reb的作品
