DP变形——渔竿天线的制作（王泽民）
2015-07-18 20:37:27 点击：
渔竿天线的制作
王泽民

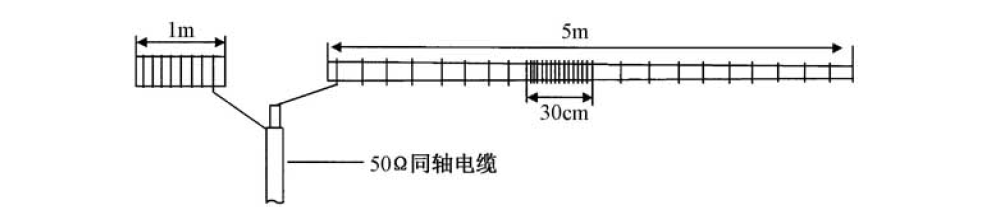

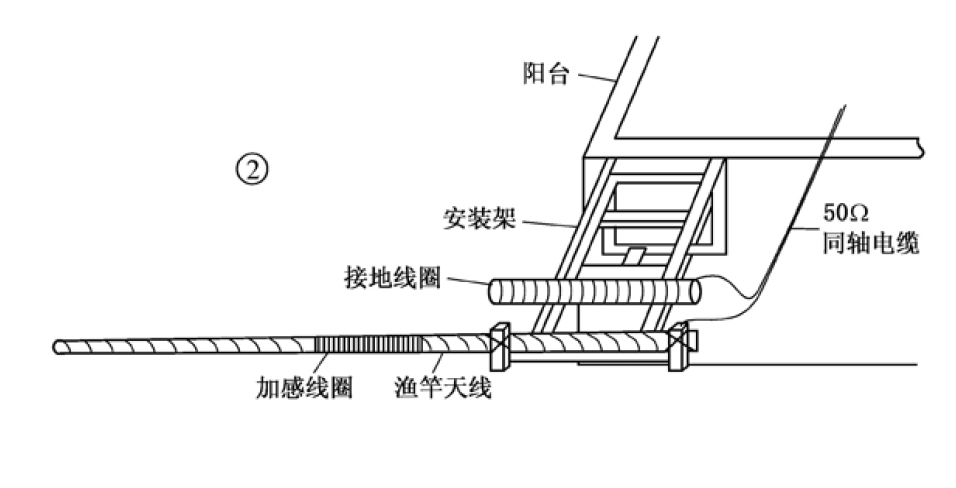

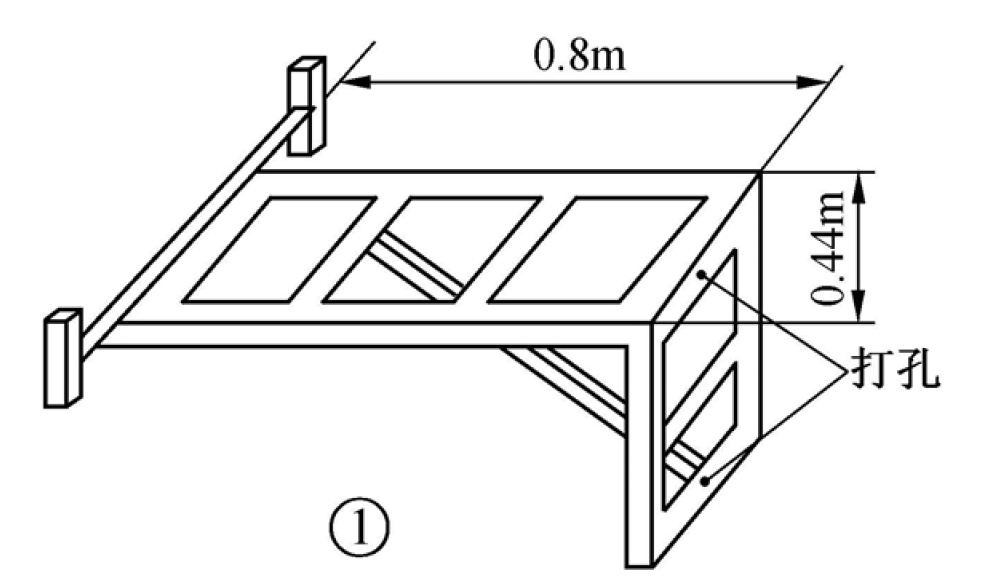

笔者居住在北京的居民楼区中，受居住条件的限制，无法架设HF段平行偶极或倒V天线。近日自制一根渔竿天线，感觉较好，特将方法成文与大家探讨。购买7m长渔竿一根，去掉梢头上的两节细头，保留5m长。用直径1.5mm漆包线约4.8m，绕在渔竿中部约28cm宽，作为加感线圈。再用粗单股铜电线缠绕渔竿，渔竿下部用4.5m，上部用4.5m，然后从阳台伸出去。另外用10m粗铜线绕在直径40cm塑料管上，作为接地端。接上驻波表，开机。测得7.05MHz，SWR=2.5；21.400MHz，SWR=1.2。
观察谐振点，谐振在8.200MHz上。调整加感线圈，加绕0.8m漆包线。现在测得7.050MHz，SWR=1.5；21.400MHz，SWR=1.2。天线制作基本成功。
笔者用FT757-GX Ⅱ型机和这根渔竿天线在7MHz上往北至黑龙江，往南至安徽马鞍山，往东至日本，往西至陕西宝鸡，成功做了QSO，信号报告57 58 59。
在这款渔竿天线的制作中应注意以下几点：
一、注意渔竿一定要用玻璃钢的，碳素的不能用。
二、中部加感线圈一定要用塑料胶带固定，否则易引起电感变化。
三、本人制作数据不是绝对的，根据制作环境。天线材料差异数据会有所不同，在制作中精细调整才能取得最佳效果。
四、在HF段驻波要求不是很严格，1.5左右即可。有的爱好者耗费大量精力物力追求驻波小于1.5是得不偿失的。
二、天线调整
进行天线调整时，首先需要接一台频率可连续调整的发射机。接上驻波表，调到小功率（20W以下），用CW长音、AM或FM方式发射（不能用USB或LSB发射，因为接收机在单边带状态下无信号是没有功率输出的），在7.050MHz左右观察驻波，若驻波大于1.5，可上下调整频率，看在哪点频率驻波最小。若高于7.050MHz很多时达到最小，说明天线加感线圈电感小了，可加绕几圈。若低于7.050MHz很
多时达到最小，说明天线加感线圈电感大了，可把天线加感线圈减几圈，使天线在7.050～7.100MHz
时驻波小于1.5即可。
调整接地端PC管上的线圈圈数可调整驻波，也可尝试接地。天线调整好后，最好套上热缩管固定，以免冬夏天气热胀冷缩，影响天线状态！
