三、 安装调试：（针对yaesu电台范例）

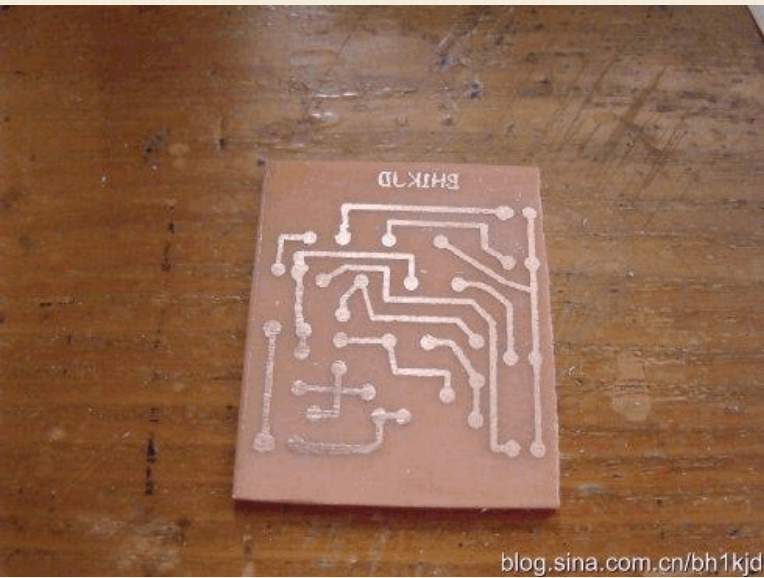

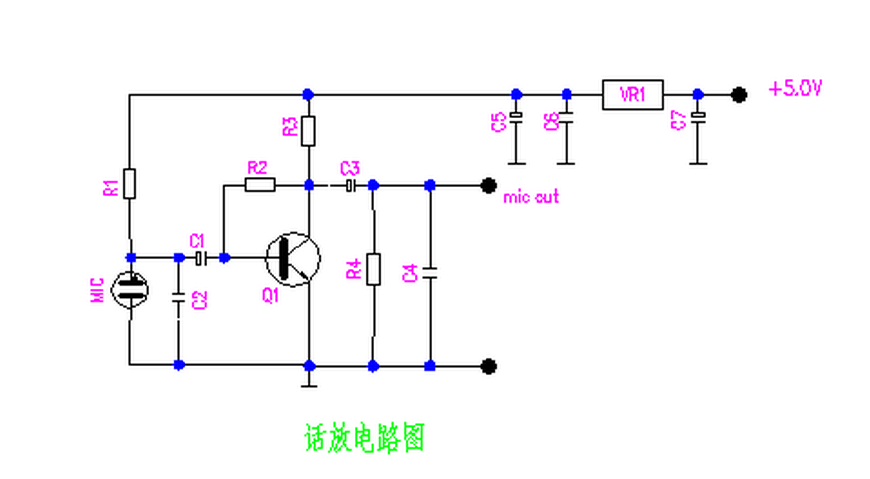

      1、PCB制作：    按照话放的原理图以及MH-31手咪的相应按键，设计制作PCB。 话放的电源+5.0v，直接从原手咪接口的6脚取得；将PTT、DWN、UP、FST按键功能全部集成到PCB上，保持原有手咪全部功能，简化控制盒内线路的布置。

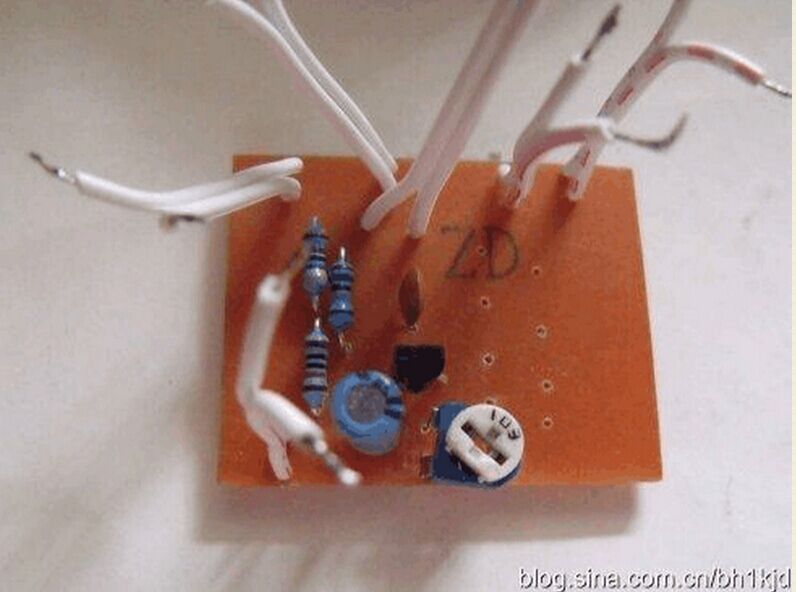

       2、元器件安装：（话放及控制键功能一体）    按照电路原理图，逐个将元器件和按键跳线焊接到PCB上，尽量使元器件的引脚缩短。

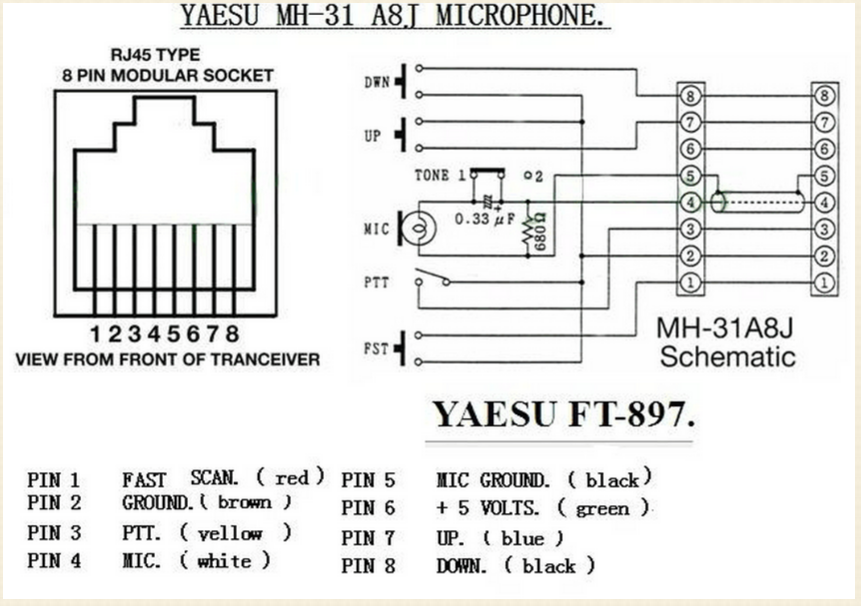

        4、控制盒同电台手咪接口连接线制作： 准备一条一头带水晶头的超五类八芯线，按照下图中手咪接口定义，分清楚线序，穿过控制盒左侧预留位置后，同PCB相应的接口连接，用万用表分别复核线序无误后，将出线口锁紧接头锁紧，以防连接线频繁移动，造成线路短路或断路，损坏电台设备。

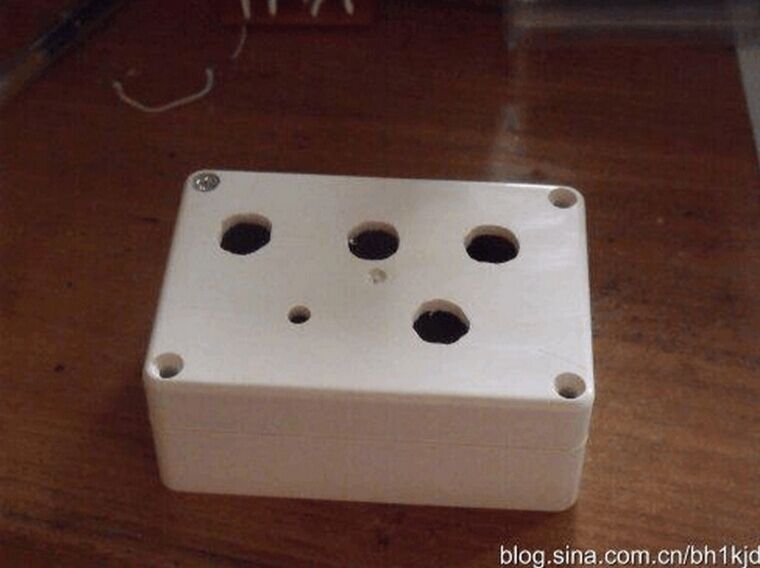

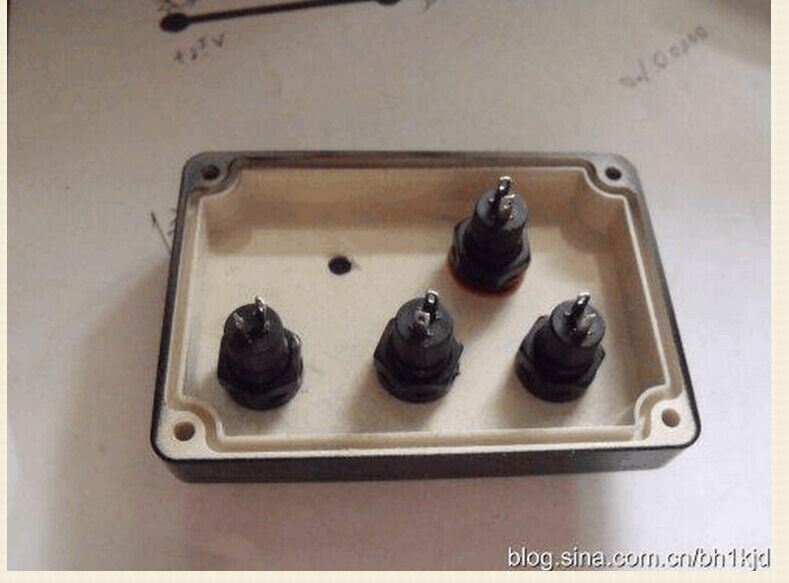

       5、整体安装：（本人使用了一台电脑话咪）

        四、 注意事项：

         1、以上的话放调试完成后，对于短波SSB模式，效果还是不错的，但是，对于857D等全频段机，还需要进入菜单，分别将AM\FM模式MIC的增益进行调整，以免造成输入电平过高，造成话音的失真。个人经验，一般MIC的增益需要减小到3%至5%左右，均可得到比较满意的通话效果。 2、话咪一定要选用音质和屏蔽效果较好的产品，以免由于话咪质量问题带来的干扰和劣化得频响特性。。 3、调试过程中，尽量远离无关的电气设备。若出现类似交流声干扰，一般是由于电源或外来电磁波造成的，可以换用电池供电的方式，换用较好的屏蔽线，来确定干扰的来源，排除干扰。必要时，可以在电台电源线和连接线上，安装扼流磁珠来降低干扰成分。 4、本话放各种电台均可便同时用，切记确定接口和供电的电压后，再行使用。  介绍到这里，一台非常适合HAM个人DIY的简单话放制作完成了，您只需坐在工作台前，像平时讲话一样QSO，强劲的功率，清晰、浑厚、响亮的话音，会带给您不一样的感觉。
