AV-640垂直天线工作原理-----转自 BD2BH/8
2015-12-05 11:48:31 点击：
转自BD2BH/8
原帖地址：http://www.hellocq.net/forum/read.php?tid=306426
尽管AV-640与垂直天线R8物理高度差不多，外观有些类似，都是主振子+并联谐振的辅助振子相结合，构成多波段垂直天线。
不同的是:1.主振子、并联辅助振子电气长度结构不同。R8按照1/2波长电气谐振长度设计；而AV-640电气谐振长度为3/8波长。
2.主振子电气谐振方式不同。R8运用了常见的电感、电容并联谐振，即陷波器结构；而AV-640没有使用陷波器，其谐振方式为”电容帽”和电感+电容帽的组合方式。
3.辐射仰角、增益有所不同。物理尺寸长短决定了天线的增益。R8 辐射羊角17°,号称增益3dbi（没有具体测试数据）；AV-640天线手册上说安装高度四分之一波长时，辐射仰角16°，增益名义上也接近3dbi。但实际测量数据显示："AV"28MHz_1.63dbi；24.9MHz_1.58dbi；21.1MHz_1.4dbi；18.1MHz_1.15dbi；14.1MHz_0.64dbi；10.1MHz_-0.21dbi；7MHz_0.53dbi；

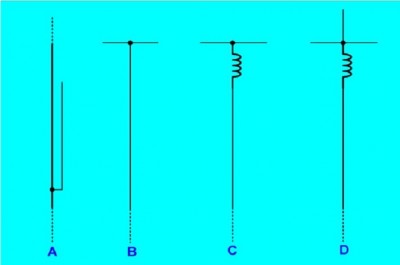

4.AV-640电气谐振原理示意图。
A： 50, 28, 24 & 18MHz)
B： 21 MHz
C：14 & 10MHz
D：7MHz.
.
