6米波段(50MHz)HB9CV型4单元八木----CA52HB

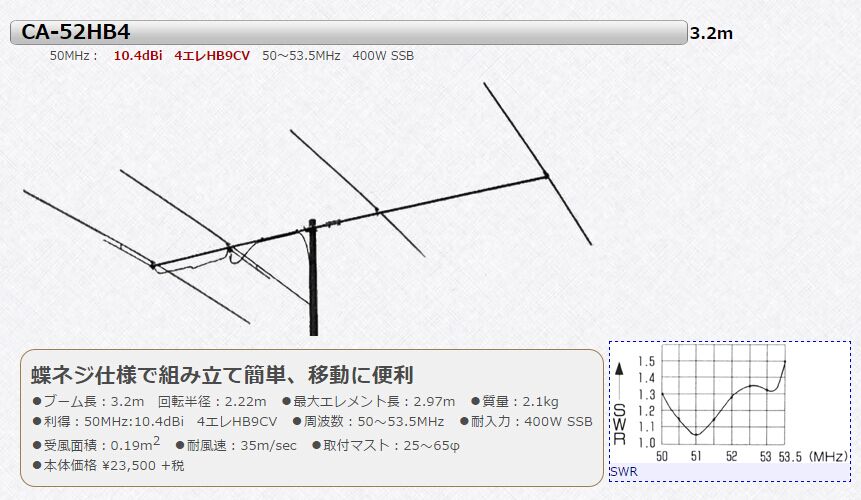

笔者(BI4JUR)一直苦于没有很好的6米波天线,于是查找了N多资料,本来想自制一个5单元的6米八木,结果看着长度有4.5米之巨就有点望而却步,因为在公司楼顶上面架设不能搞的太招摇,4单元的虽然只有2.5米多,不过效果却大打折扣。因为本来就只有5w的功率,如果没有很好的天线很显然是不行的。之前有看到过HB9CV天线,那个天线增益非常高,原版的HB9CV只有两个单元,但是增益却相当于3单元的八木,而且我还读到过有关HB9CV天线3单元的一段文字资料,于是本人就开始在知识的海洋里面苦苦搜索,尝试找到6米天线的多单元HB9CV的变形,但是国内此类的信息太少了,于是翻墙出去,终于功夫不负有心人,果然在COMET有一款成品的6米波天线CA52HB,是四单元的HB9CV变形,长度只有3.2米,效果却相当于5单元的增益,非常棒啊!!

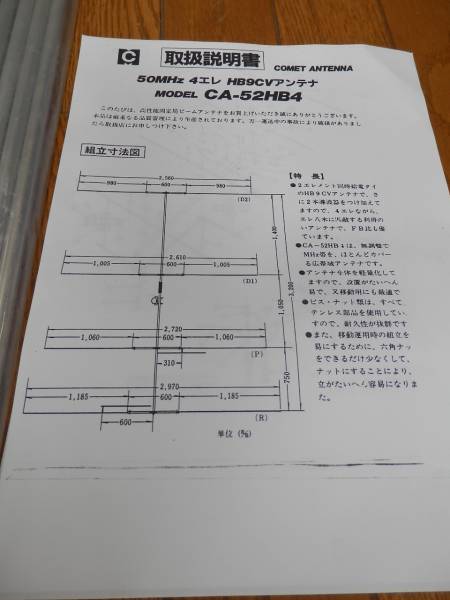

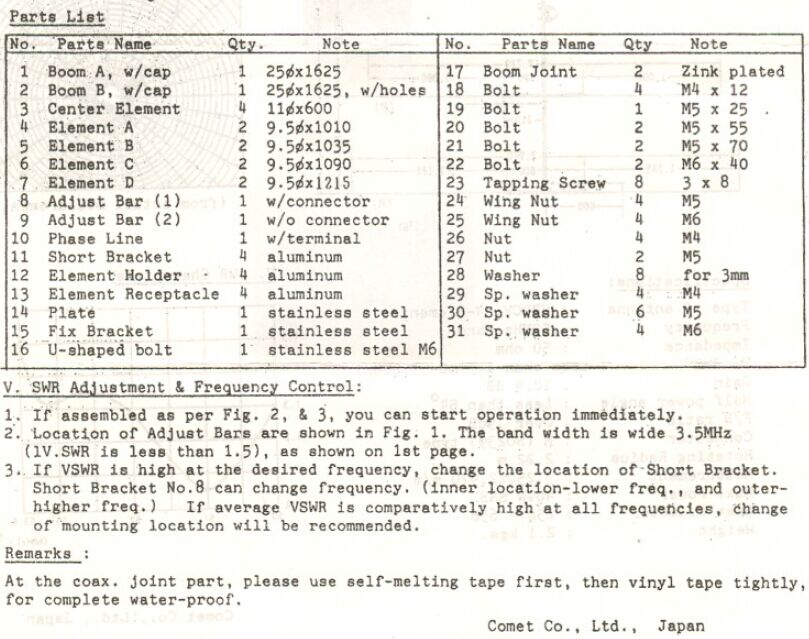

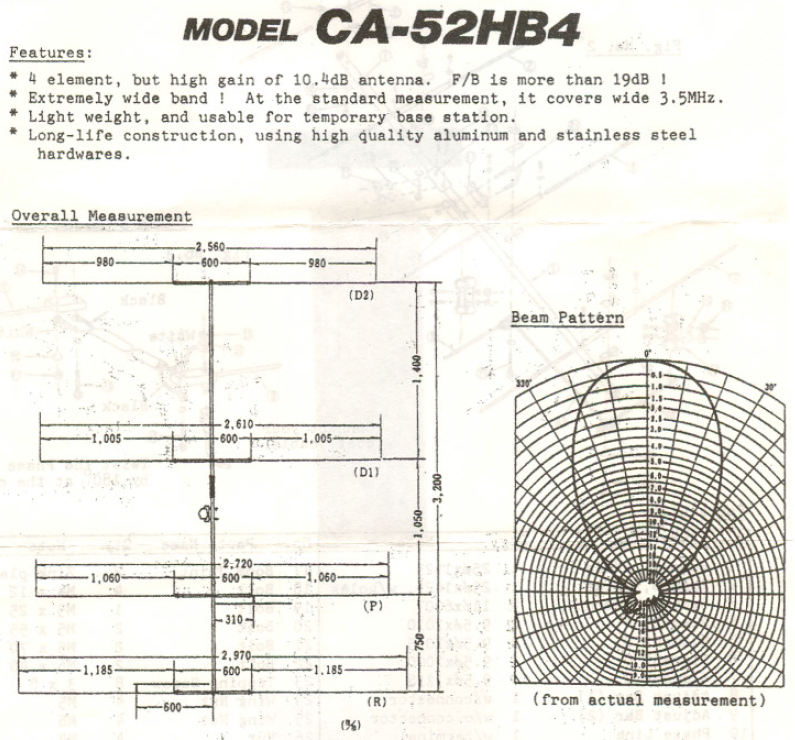

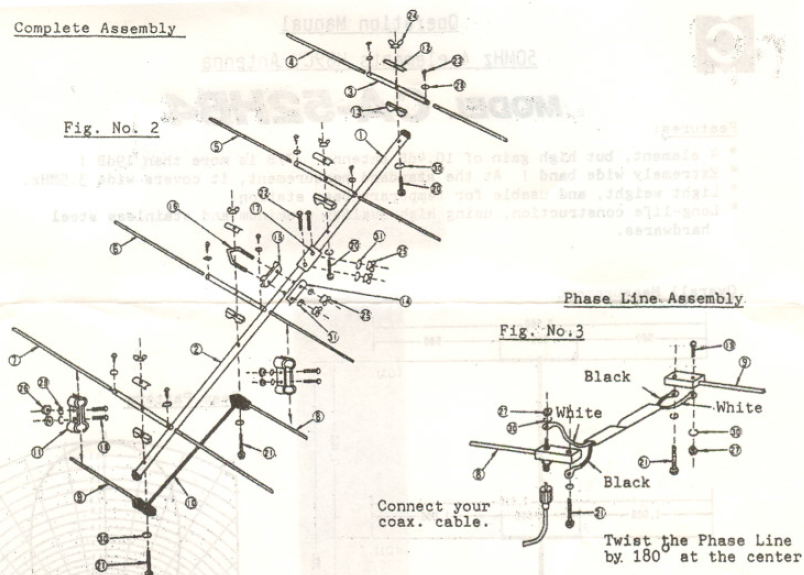

不过只有此天线的一些图片,并且是销售方的天线技术参数资料,根本找不到制作尺寸等参数,于是又翻墙在google里苦苦搜寻,至少找寻了接近一个下午的时间才终于找齐全了所有的资料,将此资料分享一下给大家来参考吧。
若您转载,希望可以说明本文出处,谢谢!

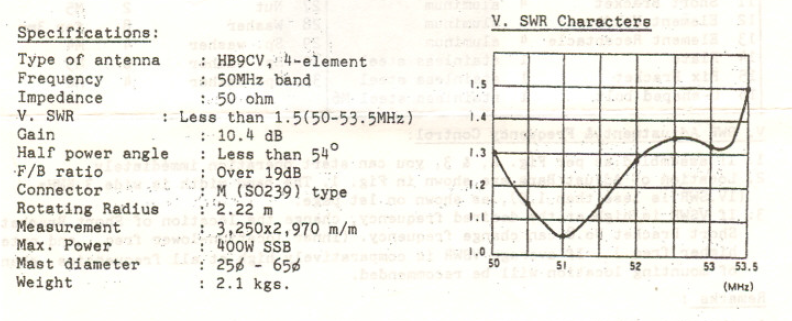

Boom length(主梁长度): 320 cm
Gain(增益): 10.4dBi
ROE(驻波比): 1.5:1 or less
Weight(质量): 2.1 Kg
Turning radius(转弯半径): 223.7 cm
Wind resistance(抗风能力): 120 KMH
Construction(构成): Aluminum with stainless steel fittings
铝制及不锈钢构建
Connector(连接器类型): PL

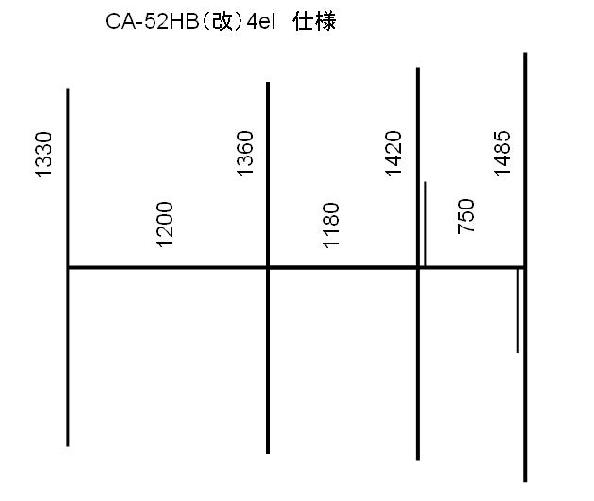

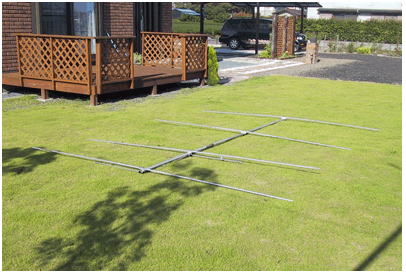

注意下图是改装的CA-52HB 4单元 阵子长度缩短了
http://www.mars.dti.ne.jp/~ohmae/ant/10mcompare.html
.
