原发明者为英国的G3TPW，网站：http://www.g3tpw.ukgateway.net


        14, 18, 21, 24, 28 MHz 五个波段，7dBi增益，大小只要2.6米见方。
        比Moxon天线体积小多了，而且全向无盲区，不需要用转向器转来转去。


        eHam对该天线的评价还不错，http://www.eham.net/reviews/detail/1671


        发明者出售成品天线，价格大约300英镑。

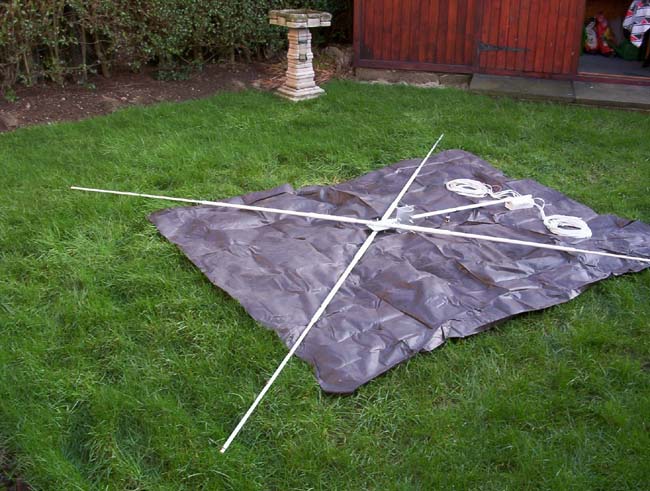

        网上有部分爱好者自制成功，只要5根4-5米的玻璃钢鱼竿，50米导线，就可以轻松自制，

        是空间受限Ham的首选天线，大家一齐动手来做吧。



使用1：1巴伦，按照低波段到高波段的顺序开始调整，先从14MHz开始，然后18MHz，21MHz，24MHz。

看了一下此天线，感觉做起来相对容易一些，并且材料也相对便宜，有以下几点不明之处请教：

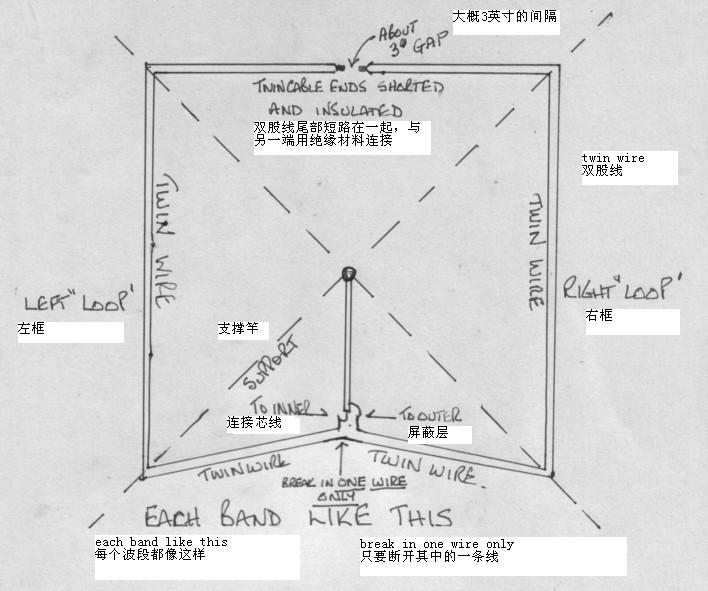

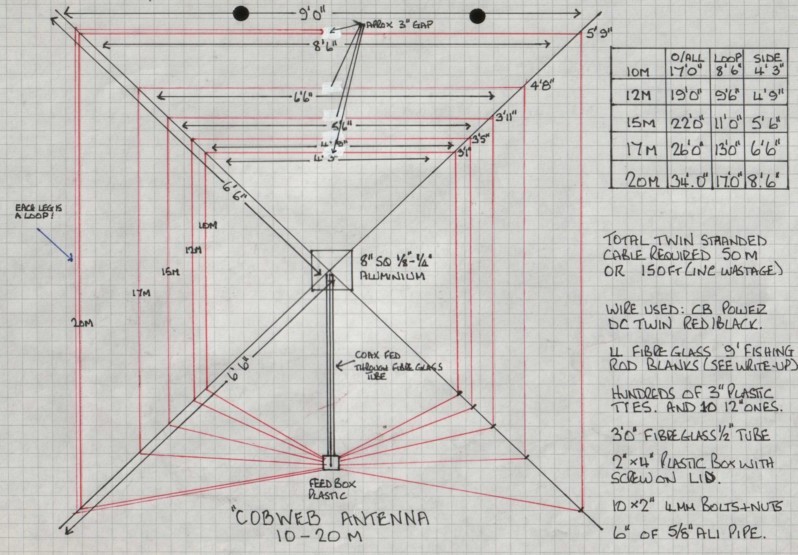

        １、麻烦解释一下篮框里的文字，有些模糊，看不清楚。
         Approx 3" GAP （大约3英寸间隔），看不清尺寸的最上1个是5英尺6英寸，另外2个一个是4英尺10英寸，一个是4英尺5英寸。（其实您可以根据勾股定理自行计算）

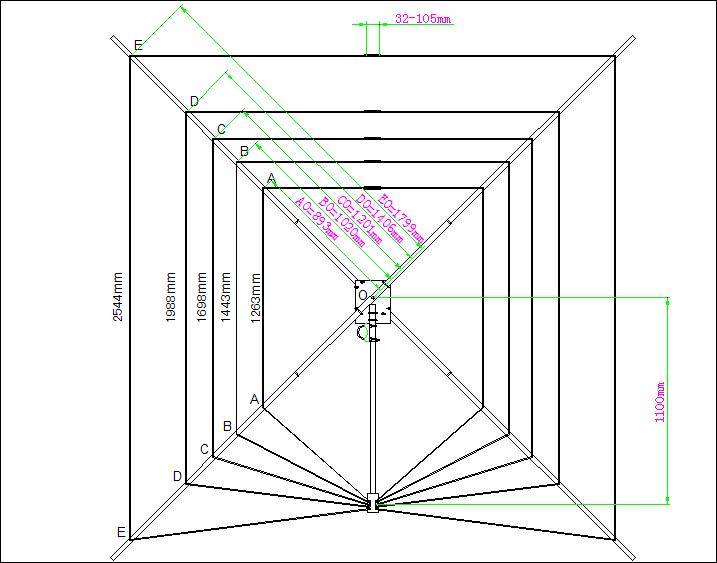

        ２、绿框里的尺寸是从中心点沿着支撑杆向导线的固定点量的尺寸吗？
          正确

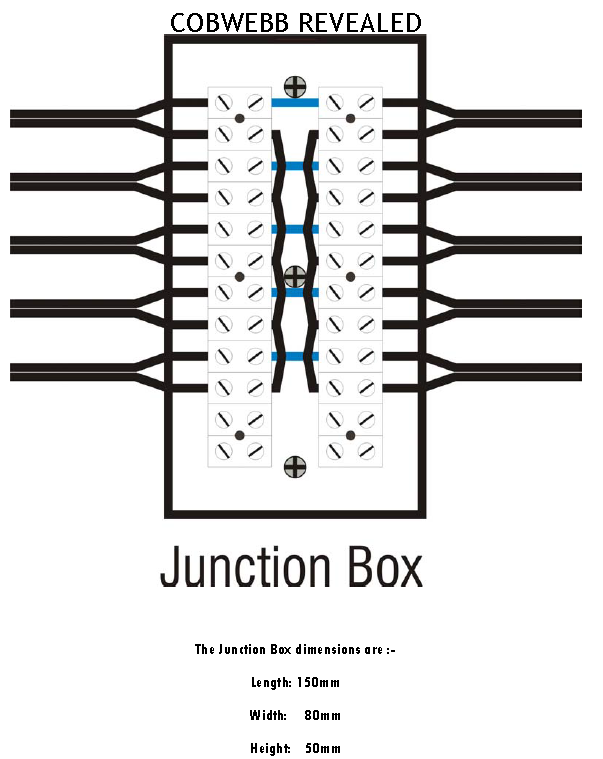

        ３、几个波段的馈电点是直接连接在一起的吗？
          正确

       ４、是否是在馈电点的相对一面的中心部位将电线的一根剪断了？（我看到是双股电线，其它的照片上似乎是剪断了一根，图上看不清楚）
         2根均剪断，那3英寸间隔靠绝缘材料连接
