【转载】使用电脑软件生成音频信号输入电台工作于PSK、RTTY、SSTV、FSK等模式
反正要点是避免调制过度以及不必要的声音传到了电台导致违反执照守则。
1.软件
各种免费软件网上都有，具体就不细说了。HAM Radio Deluxe、Logger32等这些都支持多种模式多种功能，包括日志、控制电台等。
PSK31的一个软件还是很强力的，叫Digipan，调试的过程用它其实是很不错的。
APRS还有其他的软件就得慢慢找了。
2.音频界面
有的人直接用电脑的主声卡输出音频。可是QQ或者MSN或者听歌的时候一些不想发射出去的声音管理起来其实是很麻烦的。
我个人倾向于使用另外的声卡输出。主声卡该干嘛干嘛，副声卡输出到电台。
还有就是隔离问题了。很多HAM都说玩数据模式玩久了，电脑的声卡给毁了。不少HAM都认为这是电台和电脑隔离不好的原因。在音频界面里头加光耦来隔离是不错的选择。
无论是自己做一个音频界面也好，找人买一个带有USB声卡、光耦隔离的音频界面盒也好。最好是选择有输出输入音量大小的控制的设计。毕竟光靠电脑上调“扬声器”、“麦克风”的音量大小是不够的。一个可以随时控制音量大小的音频界面可以让调试方便很多，同时也可以避免音频界面本身设计、做工、所在环境等因素导致的噪声问题，如果单纯地使用电脑的音频控制，不仅信号声和噪声叠在一起，调节电脑的音频控制的时候只能信号声和噪声的大小一起调，如此一来QRP不玩了？？
3.连接
不少HAM使用电台的麦克风接口做音频输出、电台的扬声器接口做音频输入。如此一来，电台的VOX不开的话就没有办法同步PTT了。我个人觉得很别扭。有些电台的控制界面是多层菜单的方式，要开关VOX的操作步骤繁多。有时候很容易忘了。
不少电台都设计了DATA接口。电台软件上使DATA的输入针脚与麦克风针脚隔离开。当在电台界面上选择了DIG模式的时候，仅从DATA口接收音频输入，麦克风那边无论怎么喊也没用。挺有意思的设计。
以Yaesu FT-817ND为例，其软件就是这样的设计，DATA口有三个输入针脚。两个是Packet一个是Digi。当选择DIG模式的时候，不接受麦克风的输入。但是817的PTT控制是相通的，无论是麦克风的PTT还是DATA口的PTT针脚与地线之间接上一个100欧的电阻，都会触发PTT。

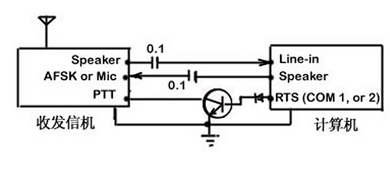

一个使用FT-817ND或其他类似有DATA口接收输入的电台。音频界面需要做的是，有音频输出的时候给PTT针脚和地之间接通一个100欧的电阻，音频输出接口同时接上Digi脚和packet 1200bps的针脚。音频输入接口接上DATA口的音频输出针脚。
4.调试
以PSK31为例，在电台上设置DIG模式使用用户定义的上边带模式。用HRD带的DM780或者Digipan设置好正确的声卡输出后发送一个没有内容的基准音。然后看着电台的功放的ALC输出以及驻波表的正向功率指示。尽可能地让正向功率达到最大的同时不可以让ALC有任何输出。也就是ALC指示上不可以有任何指示，同时让正向功率尽可能地大。
一般正确的设置下BPSK31的基准音的输出功率应为电台设置输出的最大功率的60%左右，BPSK31的结束音的输出功率达到电台设置的输出功率。
隔离器：
