【转自BG3ILY】自制双波段倒V天线——追求“自然谐振”的最高境界！计算功式
2015-07-18 21:48:16 点击：
大家都说”自然谐振“才是玩天线的最高境界！因此，最近筹划了一番，从理论研究，到材料准备，一切就绪！
开工，上午利用2个小时时间，顺利完工，分享如下：
振子计算及修剪理论依据：

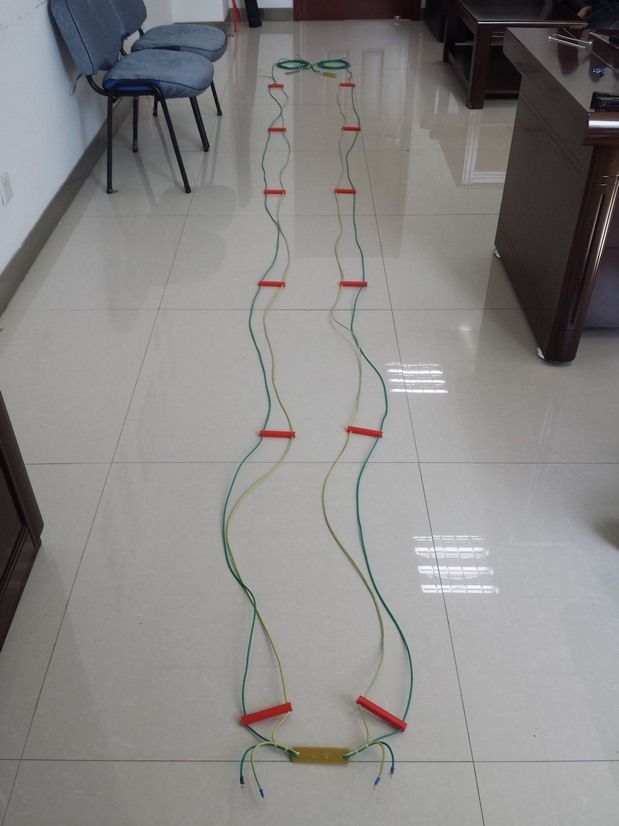

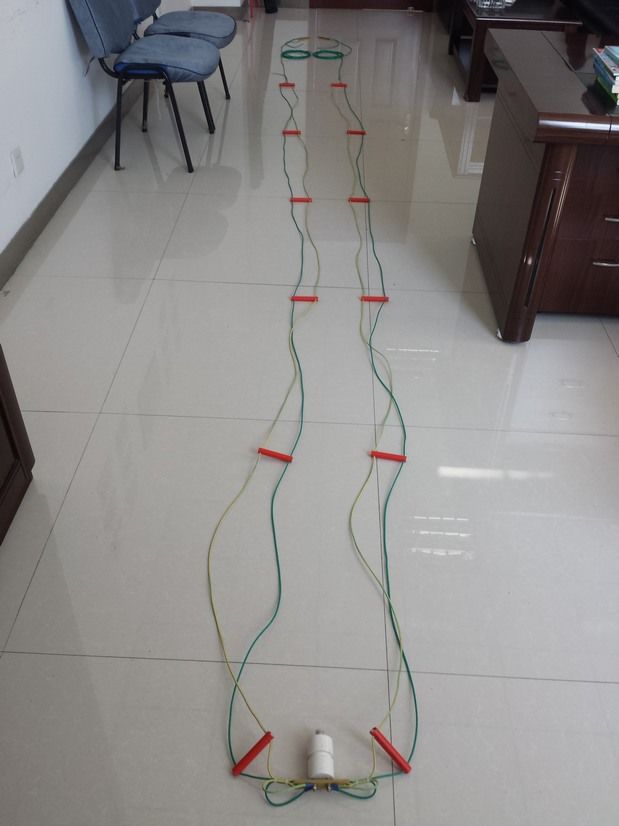

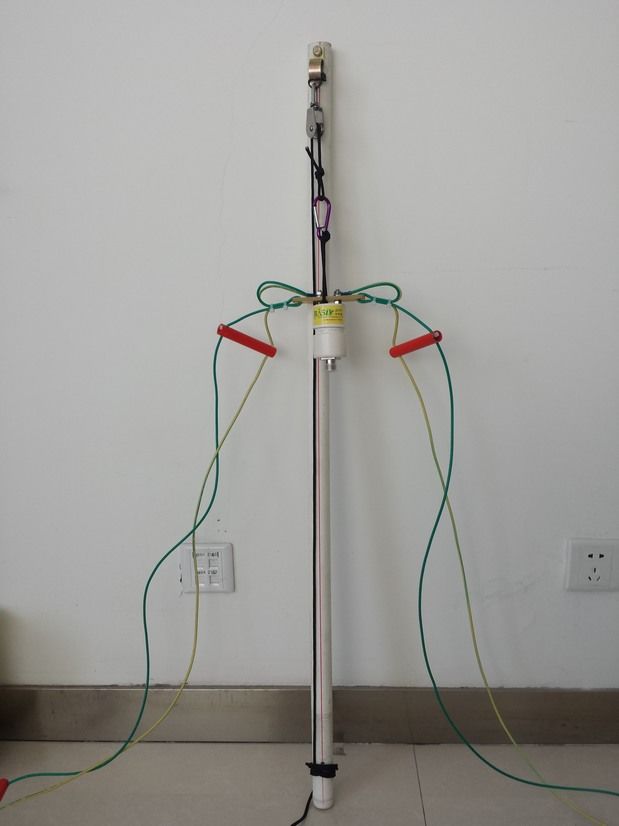

天线组全貌（振子采用2.5mm多股电线，绿色7M振子10.3米，黄色14M振子5.1米）

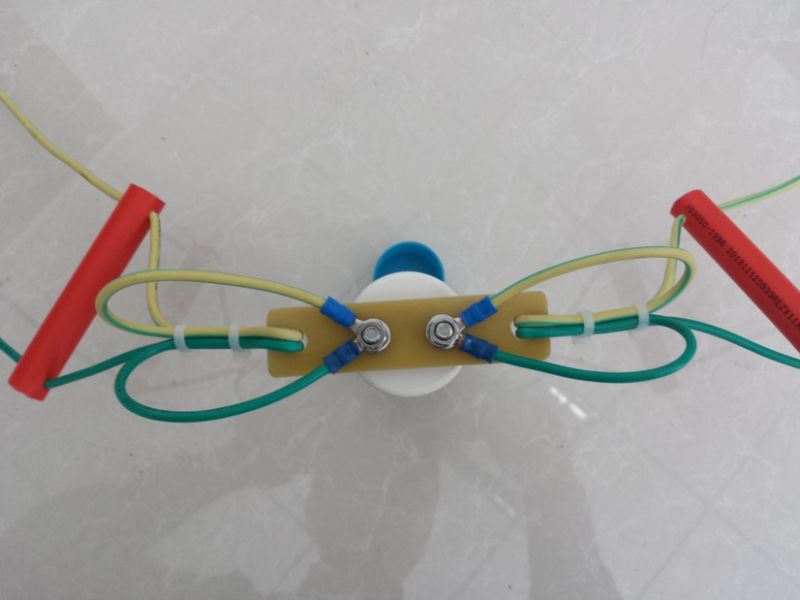

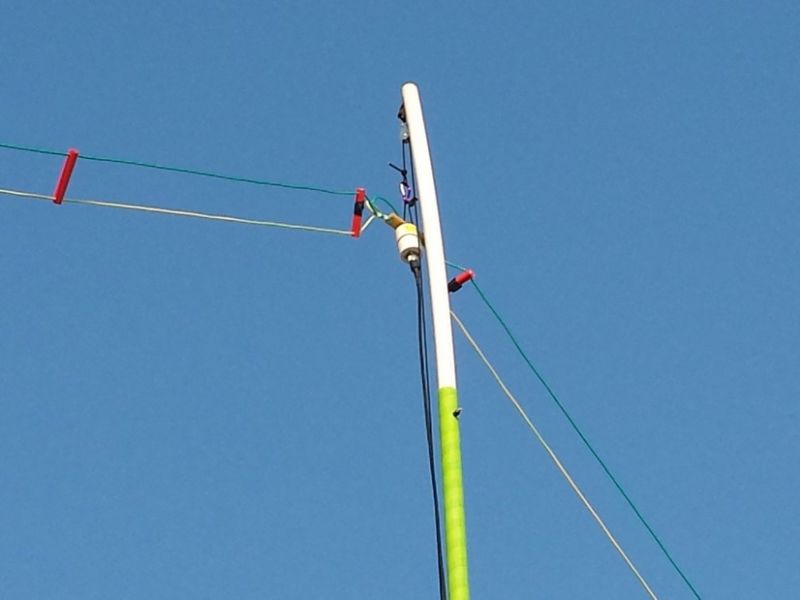

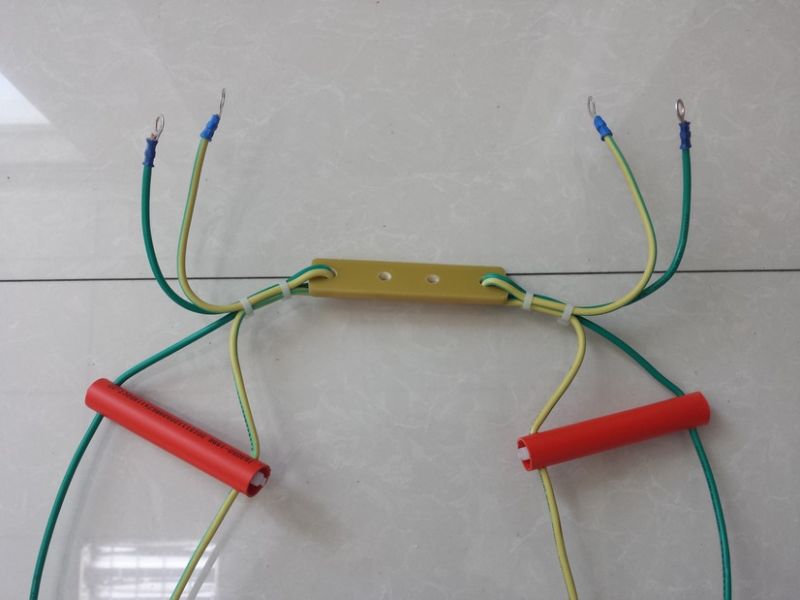

振子馈电端

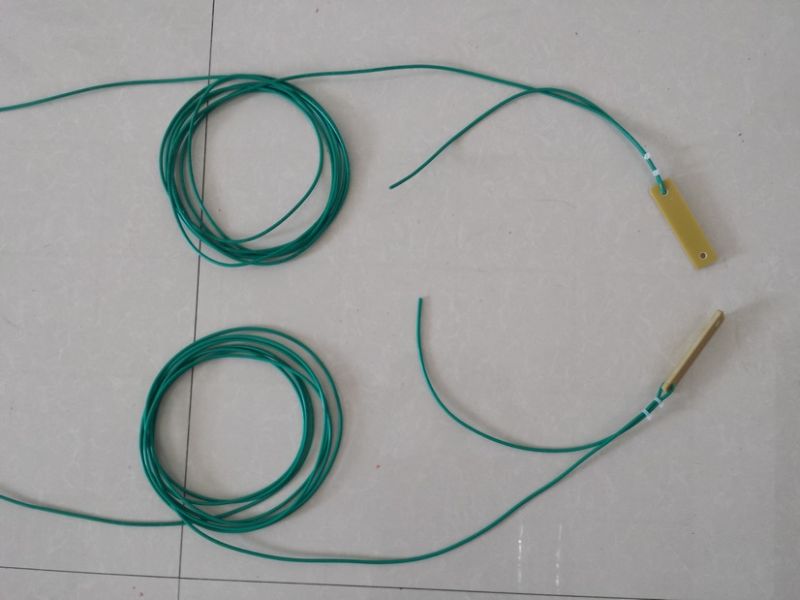

振子末端

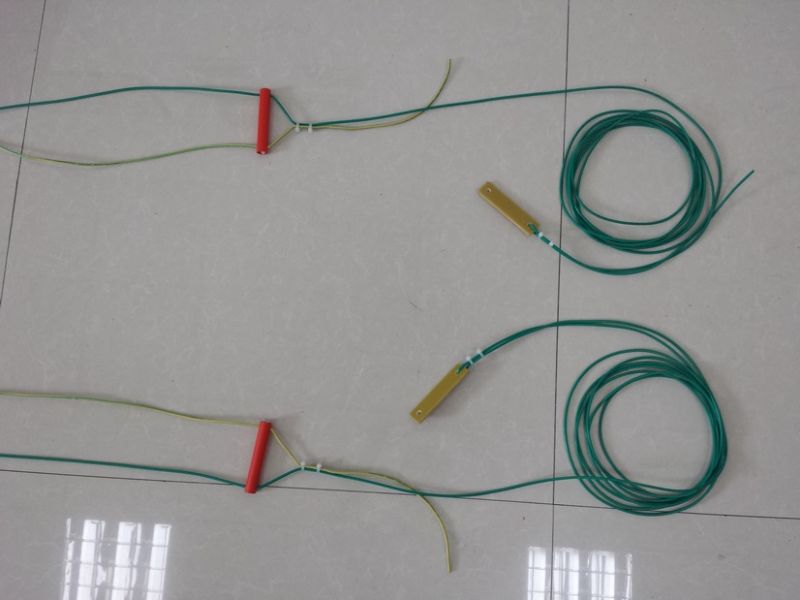

14M修剪须（250mm）
7M修剪须（250mm）

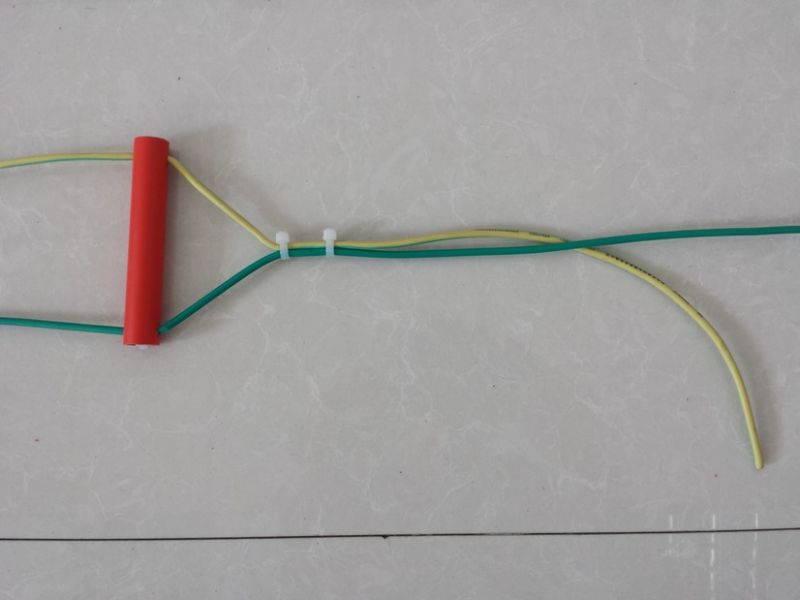

间隔管（加厚PVC布线管，100mm，穿线后在管孔内用扎带定位）

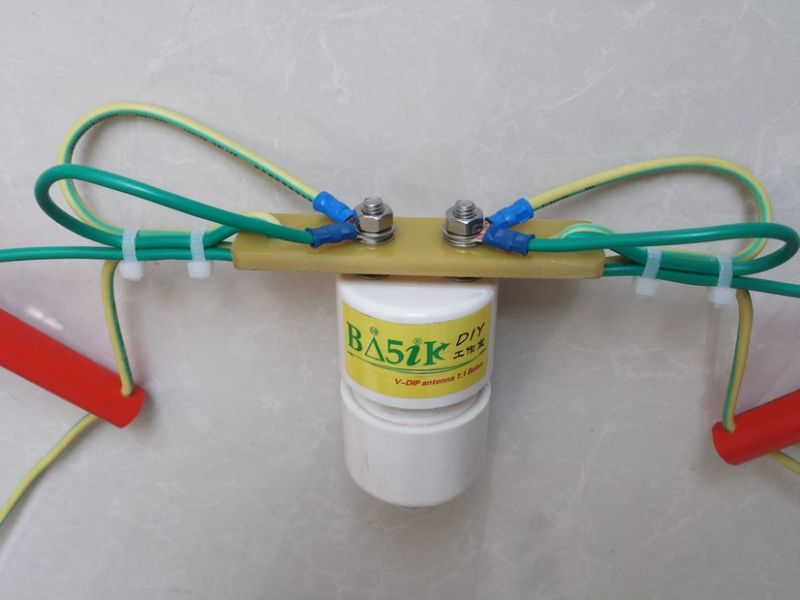

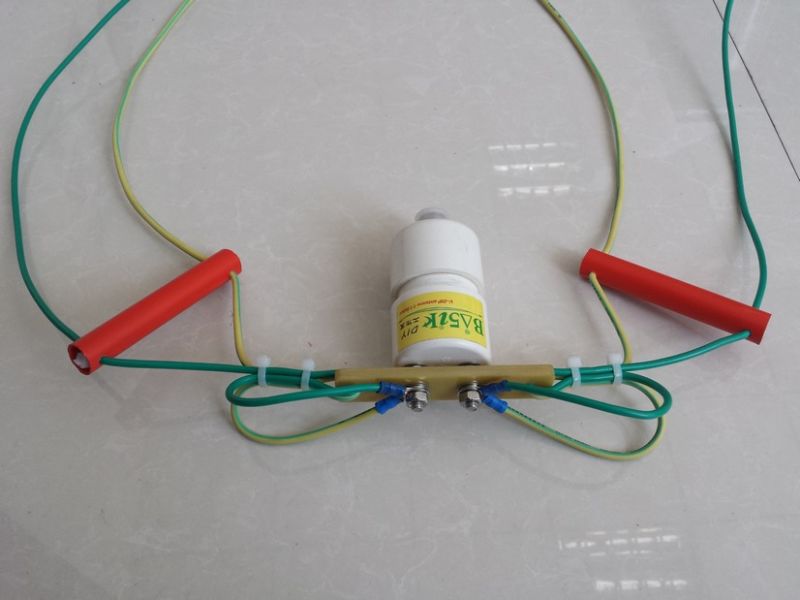

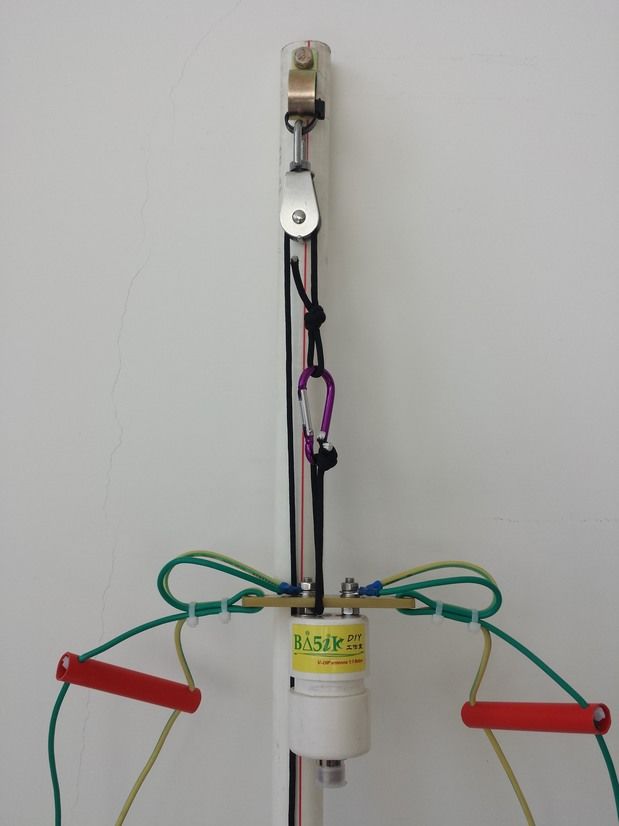

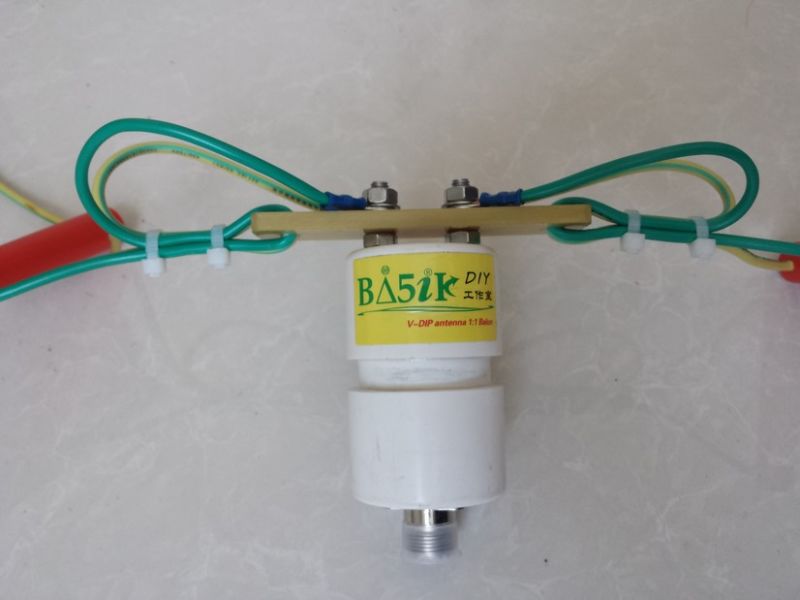

1:1巴伦安装

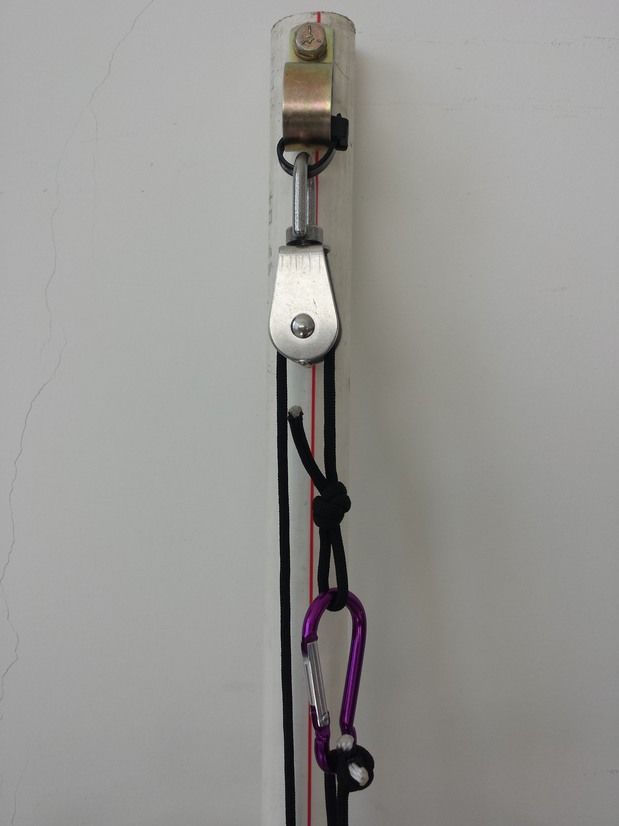

支撑杆滑轮组
好了，下午天气不错，去户外架设，进行谐振修剪。

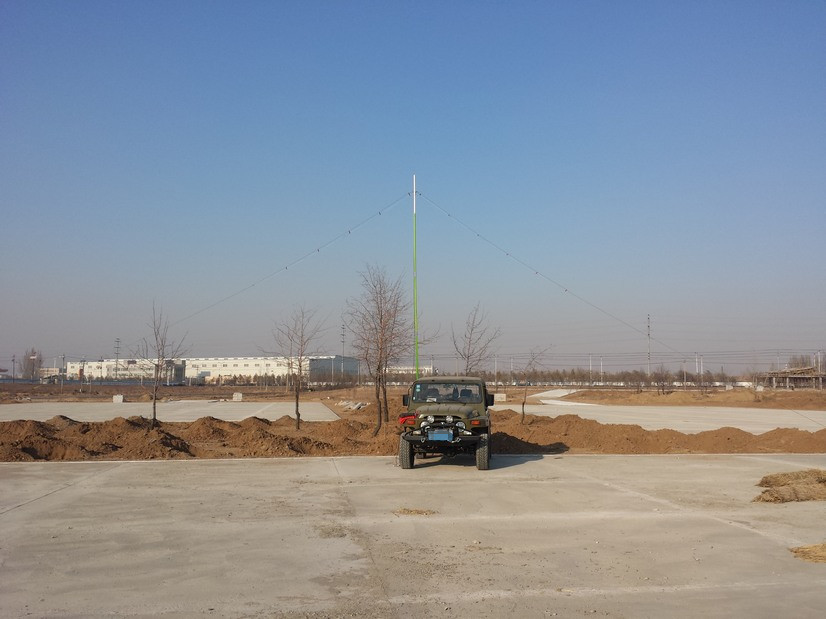

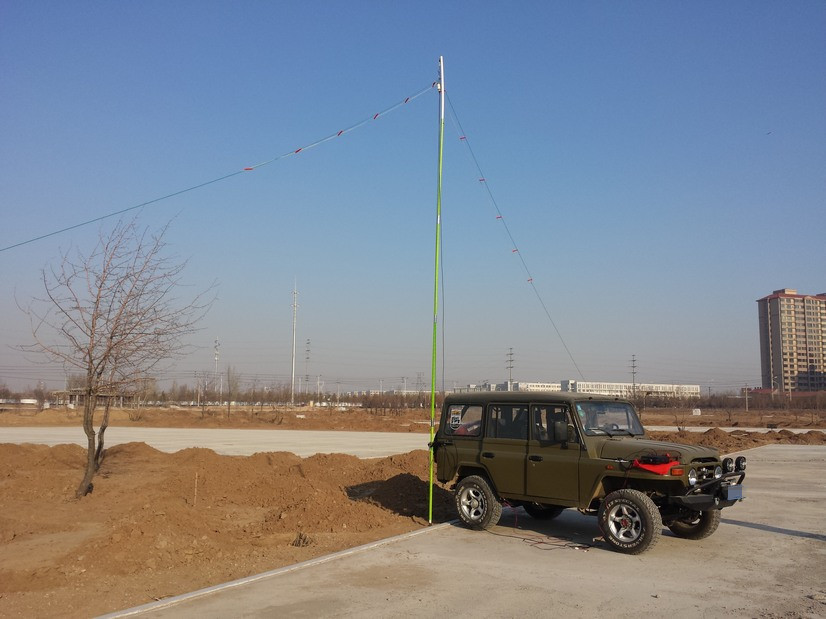

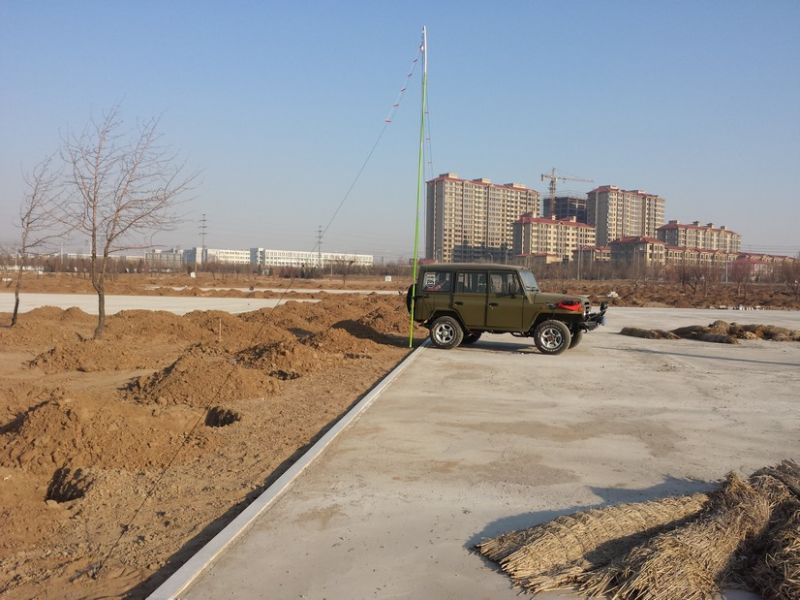

支撑杆采用电力拉闸杆改造而成，外加一根PVC水管，总高度7米。

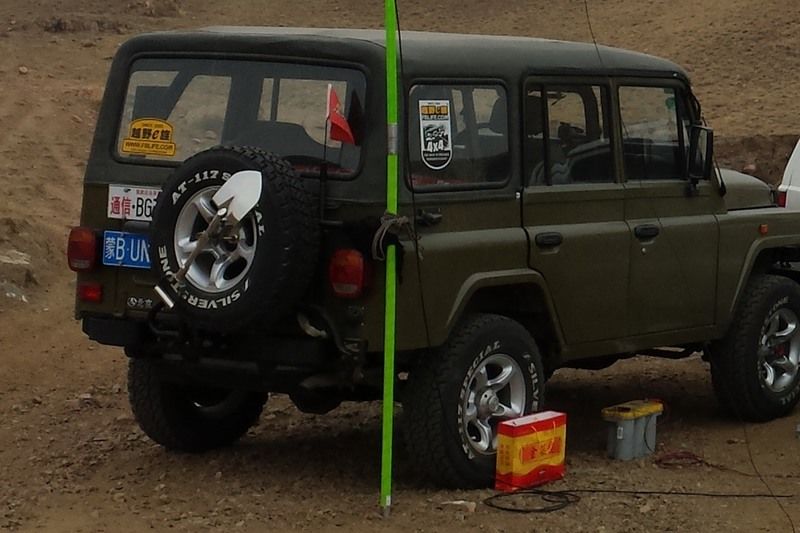

拉闸杆一端改造为锥状地钉，插入土中，杆高1米处与越野车备胎架捆扎，实现支撑杆固定。省掉了风绳，哈哈，懒人的办法。

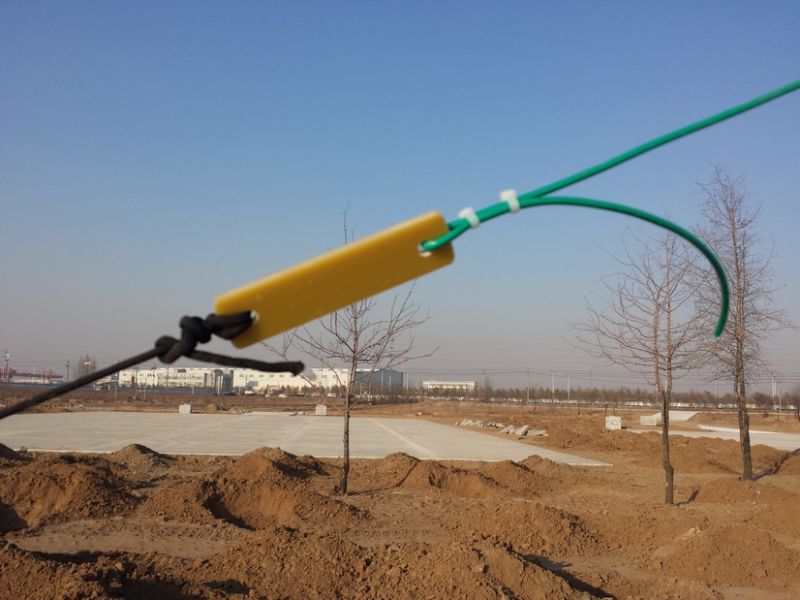

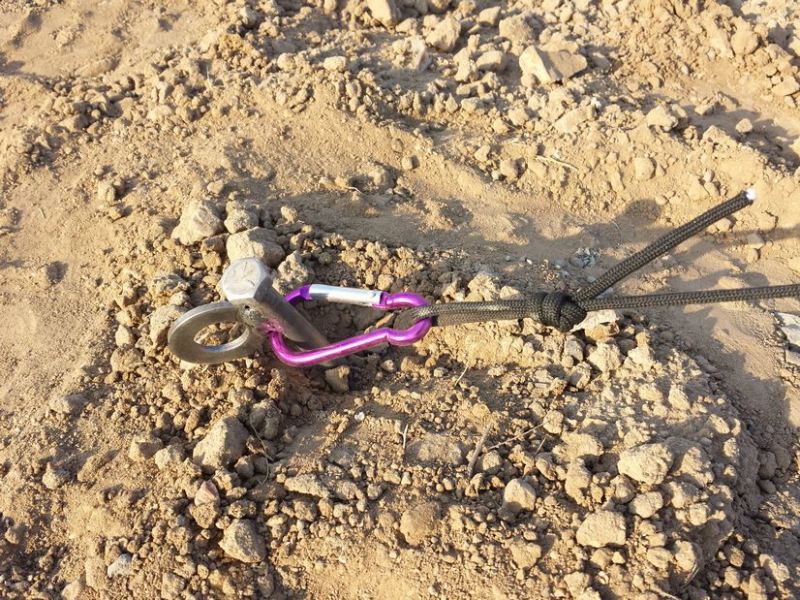

振子末端采用地钉固定

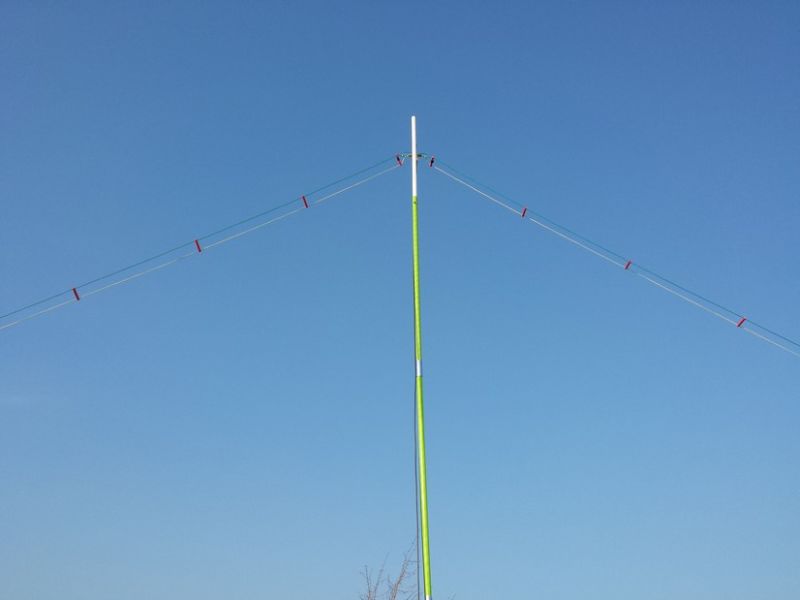

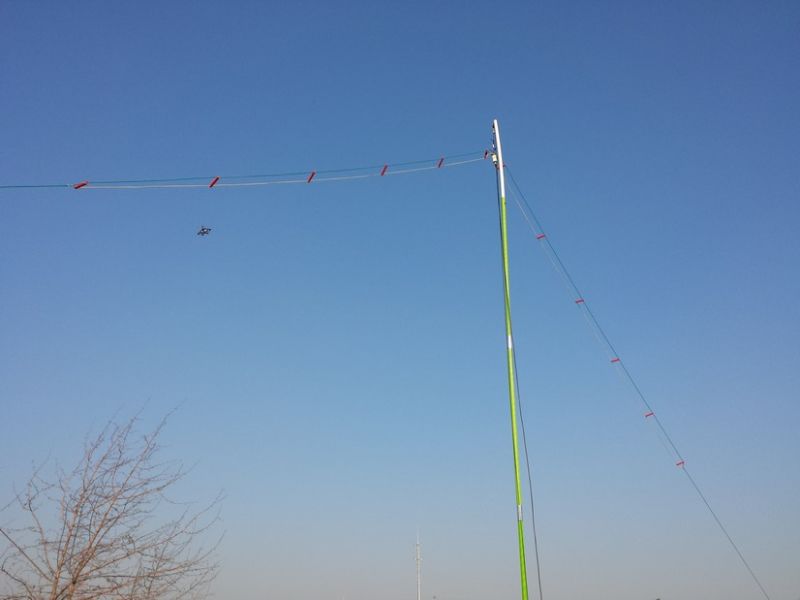

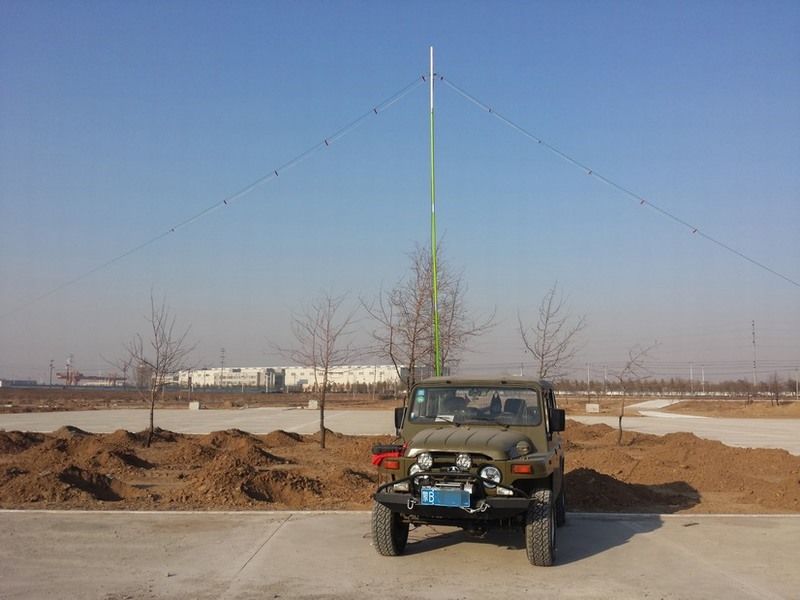

振子的风采
经过仔细修剪，在7050、14270点驻波都达到1.2以下！成功！

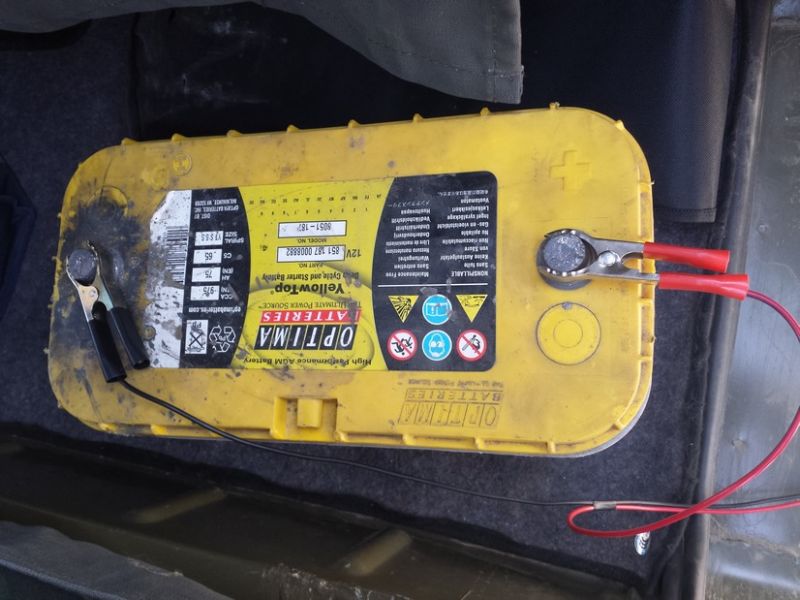

大容量电瓶，相当给力！
哈哈，是否有朋友对我的硬派越野感兴趣了，那就再秀秀我的越野座驾！
开工，上午利用2个小时时间，顺利完工，分享如下：

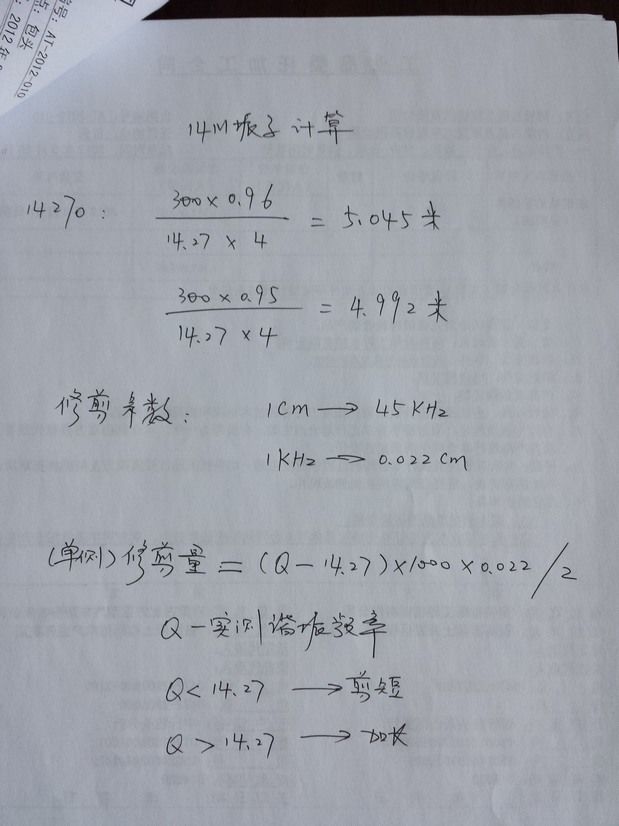

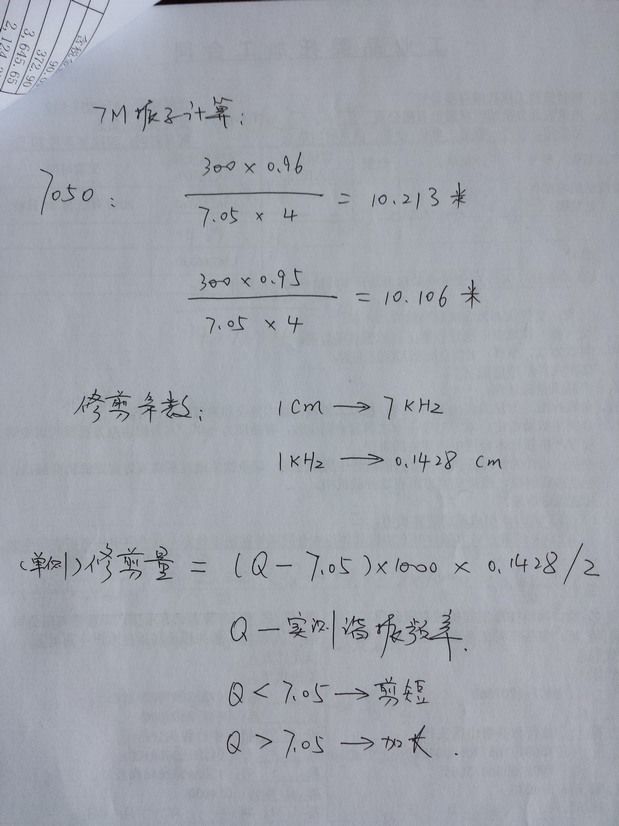

振子计算及修剪理论依据：
天线组全貌（振子采用2.5mm多股电线，绿色7M振子10.3米，黄色14M振子5.1米）
振子馈电端
振子末端
14M修剪须（250mm）
7M修剪须（250mm）

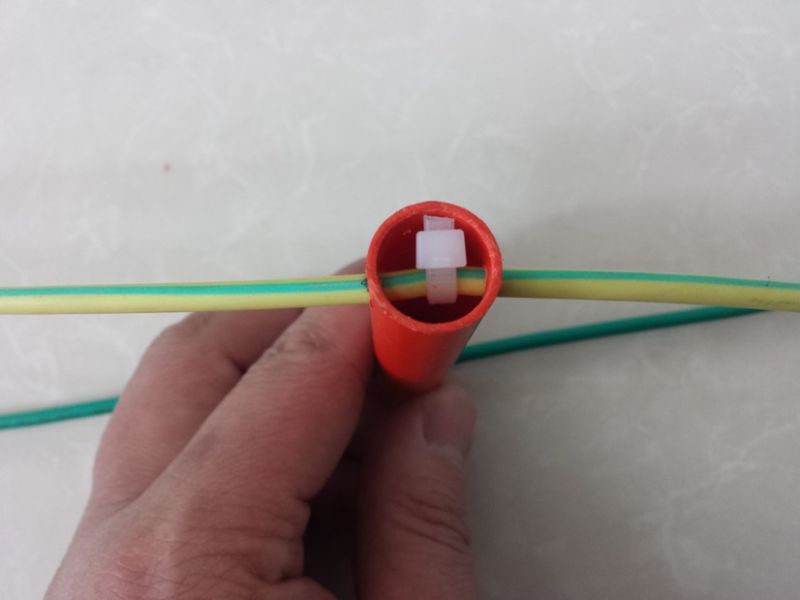

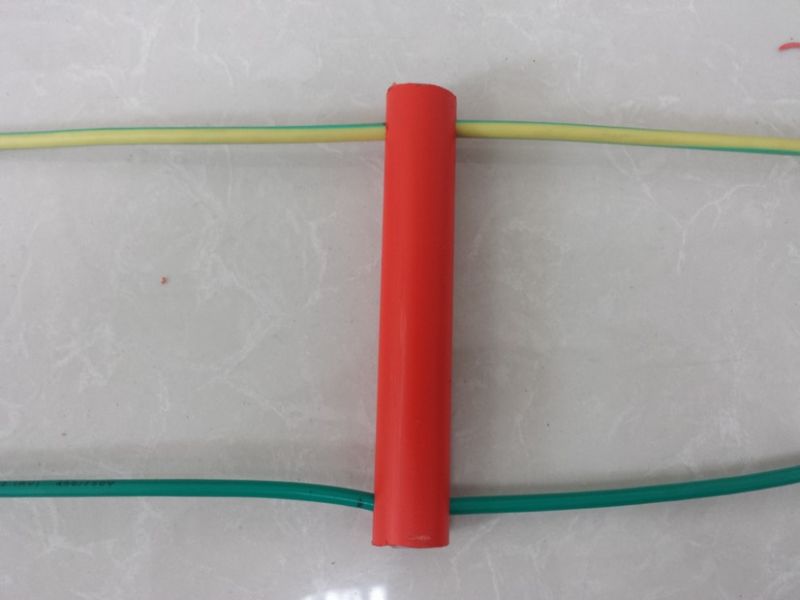

间隔管（加厚PVC布线管，100mm，穿线后在管孔内用扎带定位）
1:1巴伦安装
支撑杆滑轮组
好了，下午天气不错，去户外架设，进行谐振修剪。
支撑杆采用电力拉闸杆改造而成，外加一根PVC水管，总高度7米。
拉闸杆一端改造为锥状地钉，插入土中，杆高1米处与越野车备胎架捆扎，实现支撑杆固定。省掉了风绳，哈哈，懒人的办法。
振子末端采用地钉固定
振子的风采
经过仔细修剪，在7050、14270点驻波都达到1.2以下！成功！
大容量电瓶，相当给力！
哈哈，是否有朋友对我的硬派越野感兴趣了，那就再秀秀我的越野座驾！
