如何制作磁环巴伦——制作磁环巴伦的一些知识点

2015-11-9 20:50:27      点击:

本文转自HELLOCQ.COM ,由BH1ORB先生制作并测试的数据,编者BI4JUR将其中帖子内的部分资料予以整理,成为各位朋友制作磁环巴伦的依据。

原文地址:http://ham.hellocq.com/viewthread.php?tid=418762

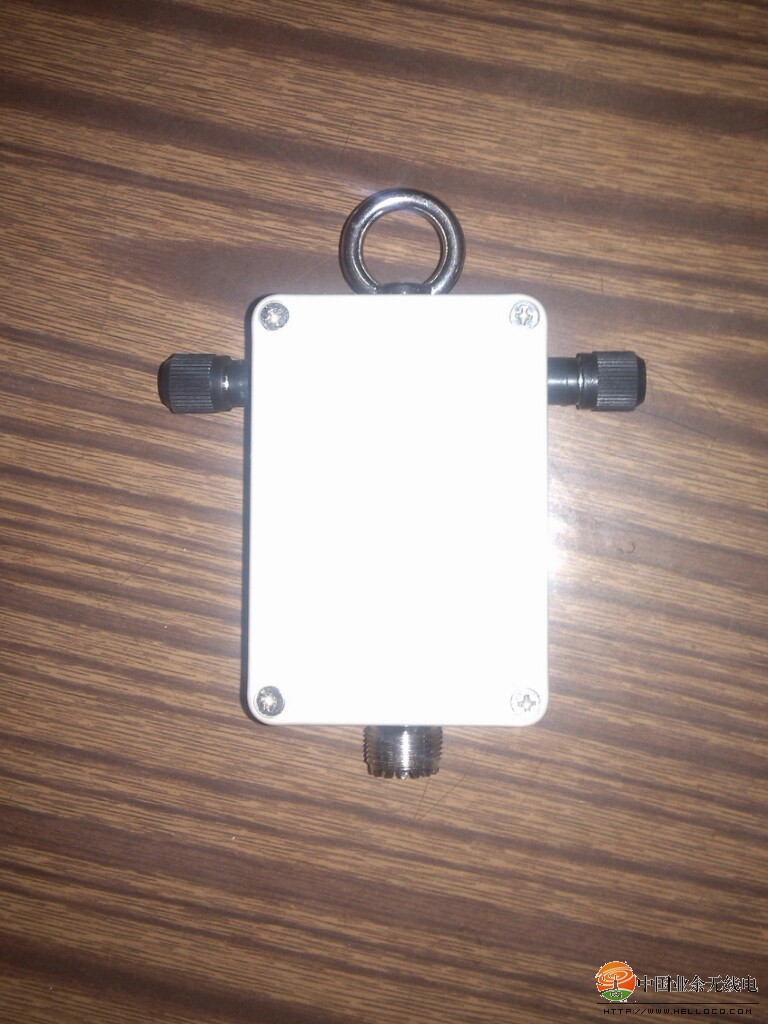

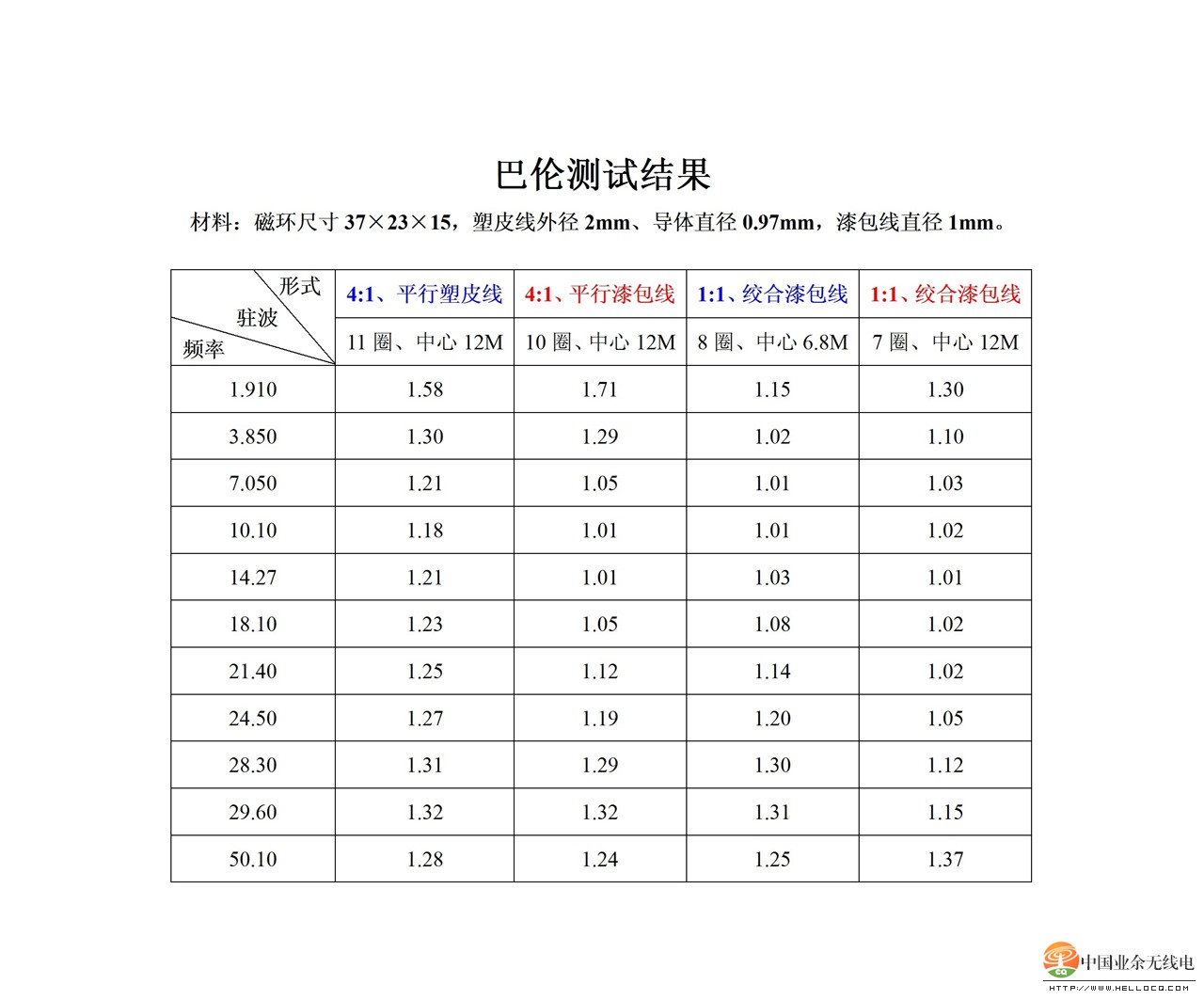

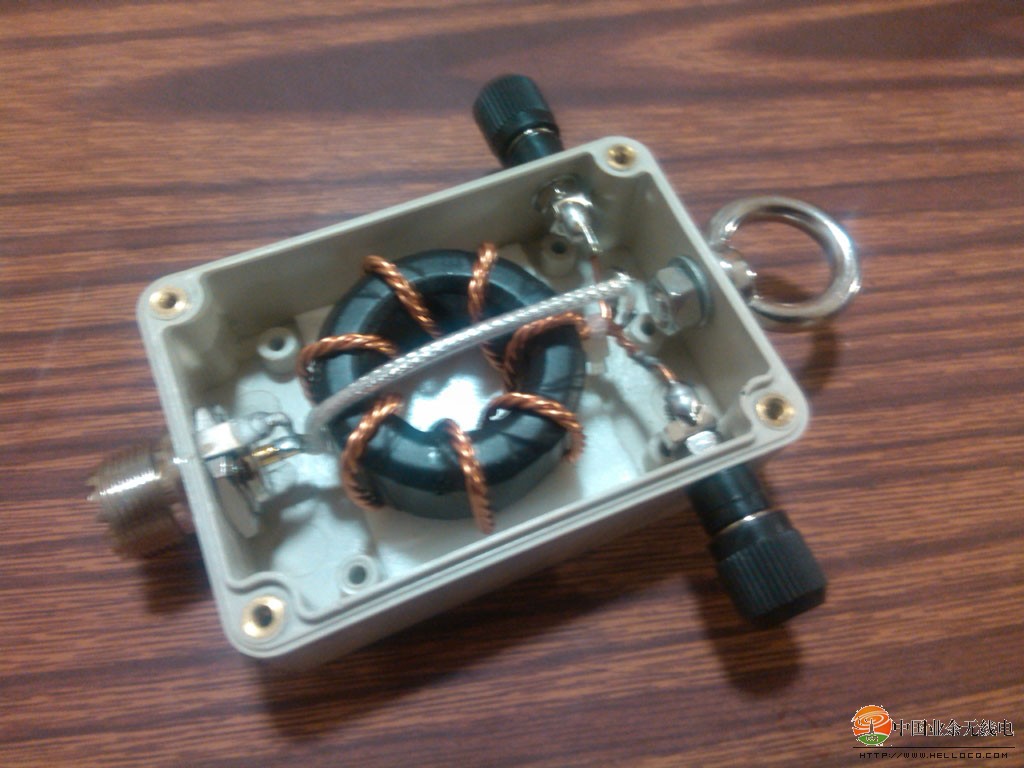

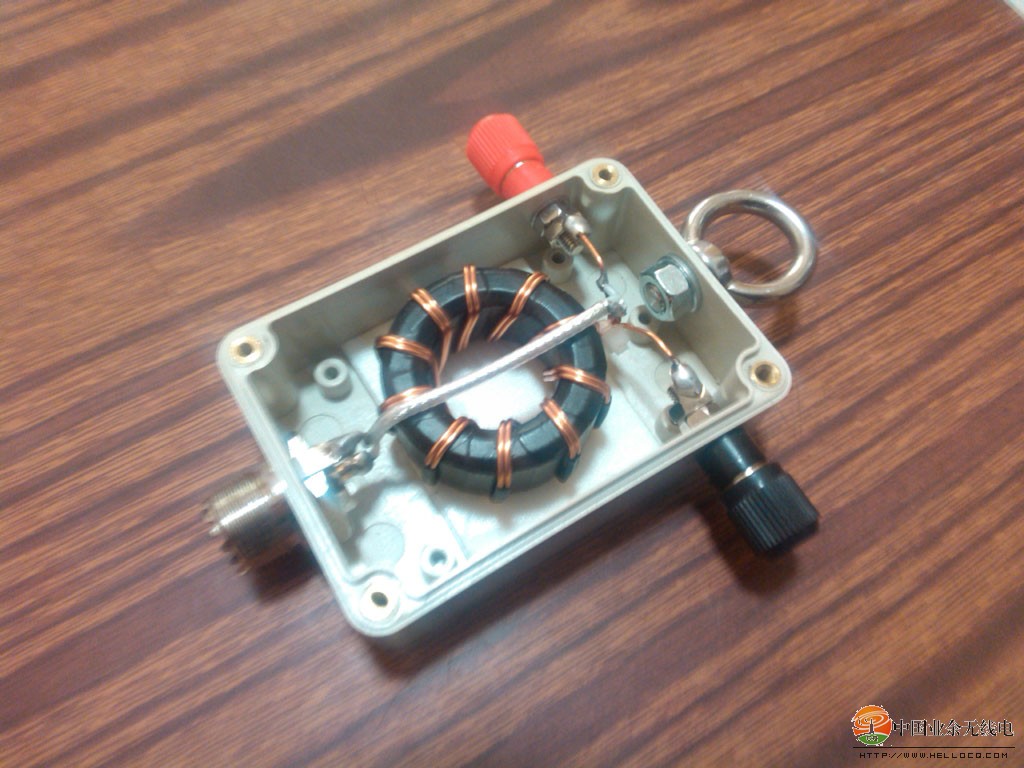

       4:1巴伦按照网络上介绍的资料,用双漆包线绞合绕8圈,结果参数惨不忍睹,1.91M时驻波2.30、3.850M驻波1.46、29.60M驻波1.68、50.10M驻波3.0,因此不能完全相信网络上的数据,一定要自己实践。


        磁环的材质和性能有N多种,不是随便拿个磁环就能做短波巴伦。一般多数用初始导磁率40或100的镍锌磁环,国内型号是NXO-40或NXO-100,40的磁环工作频率在40MHz、100的磁环工作频率在15MHz,如果希望将来上6m段工作就选NXO-40的,但3MHz以下表现比较差;若希望经常工作在160m段,还是选NXO-100的比较合适。
效率最高的是空心巴伦,磁环巴伦是为了缩小体积,当然会损失部分效率,但受磁饱和限制功率也会受限。这个巴伦耐受200W一点问题都没有。如果要加大功率,可以把两个磁环叠起来用,漆包线加粗就可以了。


        建议超过1KW的巴伦用电流巴伦,不要用电压巴伦。


         问:我哪里知道,这个真不敢胡猜,能做到1分贝(功率的)插损就是大成功。这只能靠实测,凭经验判断不会准。我也是刚感兴趣,用两个同样的巴伦对头接,然后在末端测输出功率,与不串巴伦时对比就一目了然了。除二就是插损。
       不知道您听说过“微带线效应”没有?您可以试试巴伦在没装盒之前,线圈引线短于2cm时的数据,然后把巴伦装盒引线增加到3cm以上再测试,看看数据有无变化。我个人经验,当线圈引线超过3cm时,引线就是振子的一部分,这时的数据已经不是巴伦线圈自身的电器性能数据了。如果两个相同的巴伦对接,引线必定超过3cm,那么阻抗已经不是50欧姆,VSWR有所变化,电压比也就不是1:1,输出功率与反射功率也随之变化,这时的插入损耗只能做个大概参考而已。
按您的要求,将巴伦对接,原来驻波1.01的变为1.06(引线包括盒内与盒外,单边长度为9cm),输入功率为26W、输出功率为24W。
插损计算:10log(Po/Pi)=10log(24/26)=-0.3476,-0.3476/2=-0.1738(db)。
在此感谢对我帖子的关注!


        短波巴伦磁环用国产的NXO-100、NXO-40或进口的R40C都可以。

        37X23X14(15)镍锌磁环NXO-100、NXO-40的在淘宝上都有。

       不同的磁环绕线圈数也不尽相同,需要试验才能确定。我经常缠了拆、拆了再缠,才能找到最佳圈数和导线直径。电流巴伦相对好做些,但损耗也相对大些。
U段的磁环确实不好找!只能做空心的。而且U段的圈数也非常少,一般不超过2圈,确实很难做

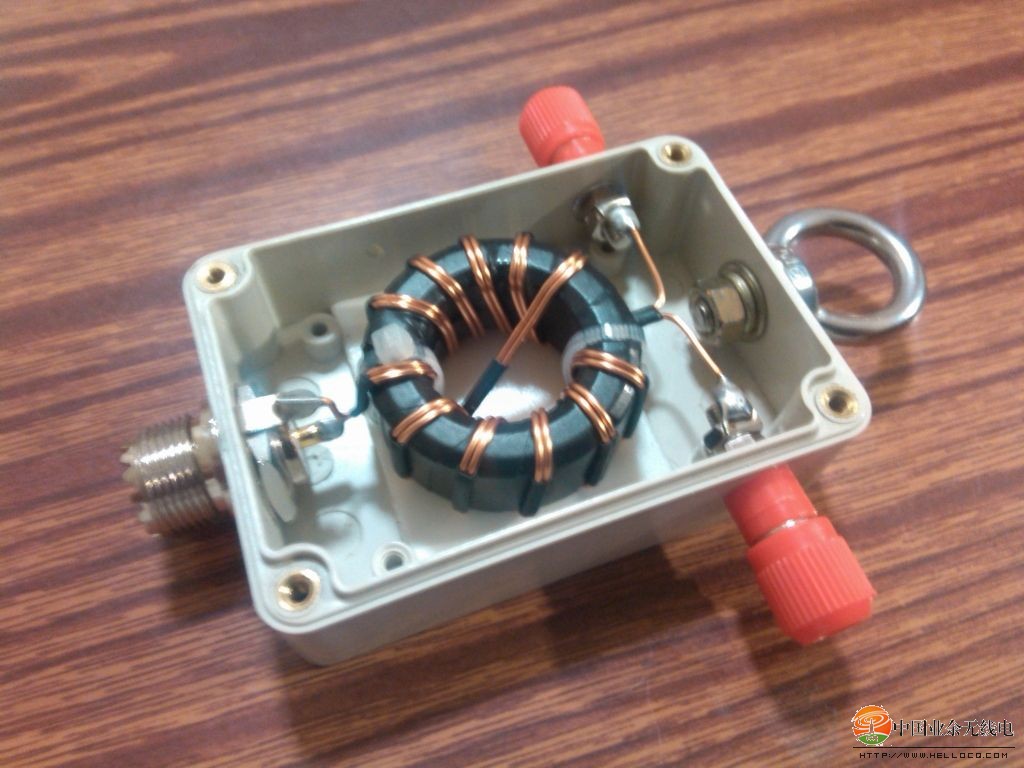

        又做了个电流型1:1巴伦,实测与电压型巴伦基本没什么区别,唯独有一项要注意的是,电压型巴伦可以用于1/3波长的谐波匹配;电流型巴伦在1/3波长的谐波上虽然能匹配,但有一个很高的(5~7)驻波反跳,既在断开电键或松开PTT时有5~7个驻波的反弹,这对发射设备很不利。这仅是个人测试结果,供参考。

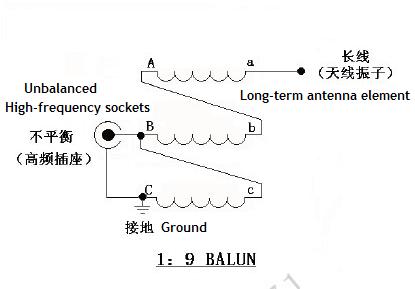

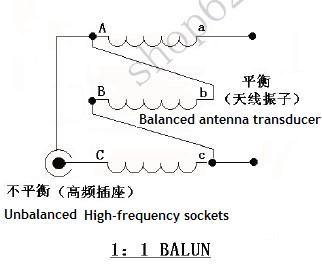

下面是编者收集的几个不同比例的磁环巴伦原理图:
