1/2波长双极天线（Dipole，简称 D.P天线）是最为常见短波天线之 一，也是其他天线的基础。因为其构 架简单，调试容易，成功率高，得到 了HAM们的广泛推崇。由于居住环境 的限制，在没有条件安装大型、多波 段定向天线的情况下，简单的D.P天线 成为了爱好者架设天线的首选，初学 者一般都是从单波段D.P天线开始入手 ON  AIR（通联）。在获得与国内外爱 好者通联的成就感之后，大家可能最 先想到的就是如何增加波段，或者改 造现有的单波段天线，拓展天线的覆 盖频段，以适应不同级别的频率操作 范围。本文就为大家介绍一种拓展了 频率范围的5波段偶极天线，可工作 于80m、40m、20m、15m、10m五个 波段。该天线的特点是，占用空间相 对较小，DIY容易，适合爱好者制作。 天线设计的宗旨：尽量少用Trap(陷波 器 )或者缩短线圈；尽量水平架设； 尽量不用扇形结构，从而减少占用空 间，减少对天线辐射仰角和方向的相 互影响，提高天线的辐 射效率。因 此，改天线只用一个7MHz的陷波器， 10m、20m、40m为自然谐振，15m 为40m三次倍频自然谐振；80m单独 架设实在太长，因而加入了陷波器， 比原尺寸缩短了许多。

        制作基本材料

        天线振子用14#硬铜线若干米（公 式：半波长为142.5/f）； 40m天线振子：10.10m+60cm； 20m天线振子：5.01m+35cm； 10m天线振子：2.53m+35cm； 80m天线振子：1.5m+15cm ； 绝缘子：2只； 1:1 巴伦 1 只，如 BU-50 或者自制 ； 天线振子分离器：F12.7mmPVC 管一根，截为22cm×  6（只），13cm × 6（只）； 陷 波 器 ： 在 直 径 4 0 m m ， 长 270mm的PPR管上，用F0.9~1.2mm高 强度漆包线绕68圈。



        天线的基本形式

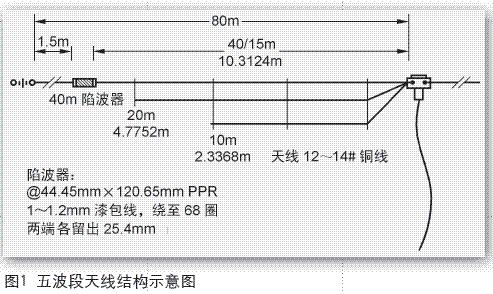

       天线的基本形式如图1所示，为三 线平行的基本结构。

        巴伦的自制

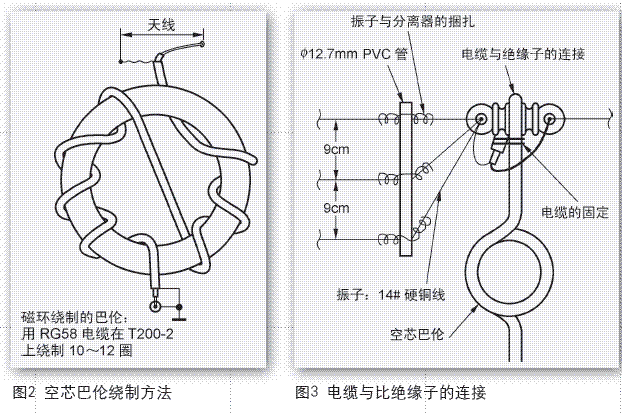

       如果第一次尝试架设D.P天线的 话，建议购买成品巴伦BU-50等。 磁 环 选 用 外 径 4 5 m m 、   内 径 25mm、  厚8mm、导磁率m为60以上 的国产或者进口磁环均可。如图2所 示，用RG-58的优质50Ω铜轴电缆正 反绕制12圈形成。当然您也可以用直 径0.9~1.2mm漆包线三线绞合，在磁 环上绕6~8圈（具体制作略）。或者 用同轴电缆绕制空芯巴伦3.5~30MHz （这种绕制方法的圈数多少并不重 要，关键是电缆的长度）。具体制作 方法见图2。



         巴伦与振子间的连接

        振子两端要用接头 ， 要 在 压 接的基础上进行可靠焊接，然后用 不锈钢或者铜螺栓固定。振子间用 F 12.7mmPVC管或者其他高频绝缘 材料支撑；振子从支撑分离器中穿过 （两端各留2cm），然后用直径2mm

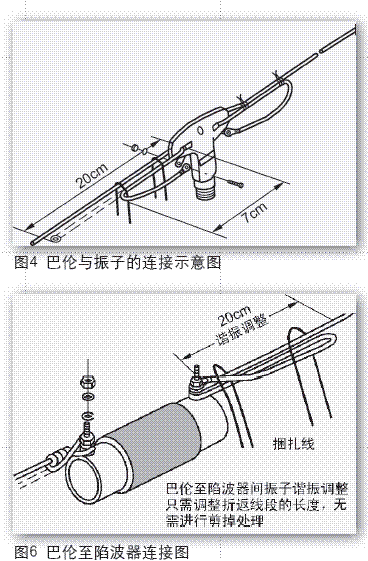

漆包线捆扎结实，防止移动，天线变形，如图3、图4所示。

        天线振子末端与绝缘子的连接 本天线振子的连接与爱好者常用 的W-8010不同。它不需要每个波段专 门连接40cm的修剪（尾巴）线段。只 需要结一个扣，多余的部分沿振子折 返回来，用捆扎线捆好即可，不要留 有任何尾巴，见图5。





        巴伦与陷波器的连接



        为了在40m振子上增加80m波段， 天线使用了陷波器，因此巴伦与陷波 器之间的振子连接有一个中间的过 渡，与10m、20m单一振子连接有所不 同。这种结构的目的同样是为了便于 天线修剪，天线谐振频率的调整，不 需要剪短（掉）天线。其方法是：天 线振子穿过陷波器连接孔（螺丝）， 然后沿振子返回来，最后用螺栓固定 在陷波器上，见图6。



      天线的架设



为了取得较好的收发效果，天线 无论架设在楼顶，还是地面，基本要 求都是架设得越水平、越高越好。同 时天线要远离高大建筑物、铁塔和高 压线路。如果条件有限，也可以进行 倒V形式的架设，天线立杆高度至少 8~12m。为了安全，天线两端距离地 面要求在3m以上。天线两臂的夹角越 大越好，最小也不得低于90°。必要 时，天线的立杆可以用绝缘绳打固定 拉线，防止意外发生。





        天线的调试

         天线架设完成之后，最重要的事 情就是对天馈系统的测量。

         首先测量自制巴伦的基本特征。 给巴伦连接好50Ω假负载，输入100W 的功率。检验3.5~30MHz频率范围间的 阻抗，一般要求SWR小于1.5。

         其次，对50Ω馈线测量，确保所 选馈线质量可靠。比如有没有进水， 有没有断路、短路等，必要的时候可 以进行损耗和阻抗的测量。爱好者应 尽量选用优质馈线，低损耗馈线，比 如藕芯、发泡绝缘介质的馈线。普通 馈线也要求尽量选用50-7、50-9型号 以上的50Ω馈线。

        第三 ， 要对天线进行测量 。 最好的方法是在天线上对每个波段的谐 振频率进行测量。有条件的可以用天 线分析仪测试天线的阻抗、驻波等指 标。没有条件的可以在连接好天线的 基础上，在馈线的末端利用驻波表进 行在线测试。在线测试由于加入了馈 线的电抗成分，测量出来的指标并不 能真正反映天线的实际阻抗 和谐振频率，因为馈线的长 短、阻抗大小、损耗会参与 并影响天线分析的准确性。 但一般说来，爱好者在天馈 线末端，简单地利用驻波比 表进行测量、调试也能取得 较好的效果。





        天线修剪基本方法

         1.  调试首先从最高波段的振子开 始，调整每个波段的谐振频率。10m、 20m波段只需要调整绝缘子一端线段的 长短即可。方法是将天线振子末端导 线在绝缘子（天线绝缘分离器）上系 一个活扣，根据测量的结果同时增减 天线两臂末端导线的长短。谐振频率 低了，要适当缩短天线振子的实际长 度；谐振频率高了，要适当增加天线 振子的长度，具体方式可以参照图5。 修剪天线，不需要用剪刀，更不需要 将多余的部分剪掉，只需要将折返回 来的导线沿振子捆扎好即可，千万不 要留有悬空的"尾巴"。

         2.  10m、20m波段调试完成之 后，我们就可以继续调整40m波段的谐 振频率，方法见图6。根据测试谐振频 率的高低，天线两臂适当增加或减少天 线的长度。修剪天线长度的时候，不用 卸载振子的电气连接，只需要按图6将 折返线段端适当延长或者缩短即可。

        3.  80m波段的调试。由于40m与 80m相关联，因此40m调试好之后就不 要再动了。同时，80m由于加入了陷波 器，谐振频率会稍微窄些，因此调试 的时候，天线两臂在陷波器之后的长 短需每2cm修剪一次。 10m、20m、40m一般情况下非常 好修剪，SWR很容易达到我们期望的 1.5~1.1以下。如果40m调试得很好， 一般调试其谐振频率为7.050MHz, 那么 15m波段不用专门修剪，会很容易达到 1.5左右的驻波比。

         4.   天线由高至低调试完成之后， 再对每个波段的谐振、驻波情况进行 复查，看看相互之间有无任何影响， 先前调试好的波段是否发生了明显的 变化。如果高段与低段牵扯较大，还 需要进一步按照上面的步骤进行分 析、测试和调整。

天线调试是一个很繁琐的工作， 天线需要不断地放下、升起、反复修 剪才能达到一个良好的效果。制作一 款自己满意的天线不是照本宣科、按 照公式计算好、架设上去就可以顺利 工作的，商品天线也是如此，因此我 们必须不厌其烦，Cut  and  Try！俗话 说：好天线不是做出来的，是修剪出 来的，就是这个道理。另外一方面， 修剪天线振子，在设计、计算时就要 留有余地。天线长点还好说，短了就 很麻烦，不仅需要焊接，而且强度都 是个问题。同时，室内外人员要相互 配合，在线测试时，人员要远离天线 振子，避免人体干扰影响测试结果， 在楼顶调试时人员要精力集中，注意 人身安全。

         这款天线爱好者在实际架设 、 运用中，可能会感到天线的长度与实 际测试结果出入很大，这都是正常现 象。因为天线振子的材质、架设的高 低，周边环境、地面等不可测因素的 影响，都可能极大影响天线的谐振频 率。而我们大家使用的（驻波天线） 都是谐振天线，其谐振频率的高低最 终决定于天线长短。在我们不能改观 现有条件的情况下，我们只要反复细 致调试，多波段偶极天线始终是一个 人人都会做，个个都能成功的天线。 根据驻波或者阻抗的大小，天线 两端1cm、1cm的反复修剪，一副振子 没有上上下下无数次的辛劳是很难达到 设想的工作频率的。下面有一个修建 D.P天线的基本计算公式，笔者架设天 线的时候，经过计算，一次修剪就达到 了期望的工作频率，且SWR低于1.5。 例如：假设我们的设计工作频率 为14.270MHz，经测试，20m天线达到 SWR最小值的谐振频率是13.875MHz。 我们可以用一个可编程计算器， 或者在电脑上编写一个小程序，现场 计算，即时修剪。

         L _a为修剪振子的长度，其值为正时 缩短振子长度，其值为负时增加振子 的长度；  f_o 为  设计工作频率; f a为实测得 到的谐振频率。公式为：

        根据计算得知，20m波段应修剪 长度 L_a 为  0.2842m，即振子两臂，每边 缩短0.2842/2=14.21cm。
